Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

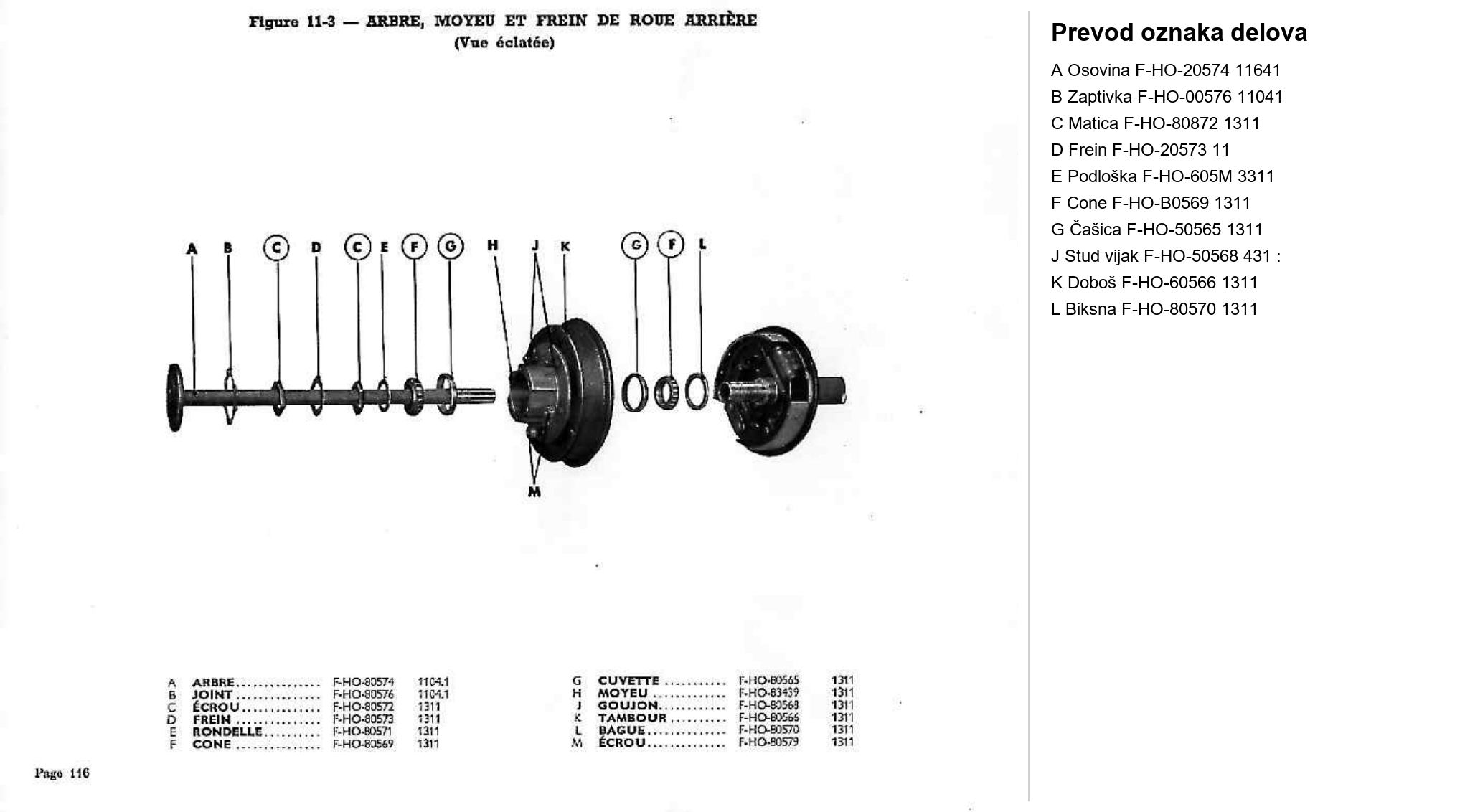

Zadnji most — eksplodirani crtež
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| C | Differential CaseZadnji most — nastavak i oznake | SP-16383Izvor · PDF 178 · Crtež ↑ | A793 ↗rear axle · MBA793 ↗front axle · MB |
| AJ | Pinion Thrust WasherZadnji most — nastavak i oznake | SP-16322-2Izvor · PDF 180 · Crtež ↑ | A797 ↗rear axle · MBA 797 ↗front axle · MB |
| AN | Side Gear Thrust WasherZadnji most — nastavak i oznake | SP-16323-2Izvor · PDF 180 · Crtež ↑ | A795 ↗rear axle · MBA 795 ↗front axle · MB |
| L | Pinion NutZadnji most — nastavak i oznakeIsti broj se koristi na više mesta sklopa. Proveriti navoj i mesto ugradnje. | SP-S1135Izvor · PDF 170 · Crtež ↑ | 636569 ↗rear axle · MB |
| N | Universal Joint End YokeZadnji most — nastavak i oznake | SP-K2-4-108XIzvor · PDF 170 · Crtež ↑ | A1445 ↗front axle · MB |
| AR | Hub Bolt Right ThreadZadnji most — nastavak i oznake | KHW-24568Izvor · PDF 219 · Crtež ↑ | A474 ↗wheel · MB |
| P | Universal Yoke ShieldZadnji most — nastavak i oznake | SP-15099Izvor · PDF 179 · Crtež ↑ | 636568 ↗front axle · MB |
| AS | Hub Nut Right ThreadZadnji most — nastavak i oznake | KHW-24575Izvor · PDF 219 · Crtež ↑ | A476 ↗wheel · MB |
| S | Pinion Bearing SlingerZadnji most — nastavak i oznake | SP-13575Izvor · PDF 180 · Crtež ↑ | 636566 ↗front axle · MB |
| V | Differential Pinion ShaftZadnji most — nastavak i oznake | SP-16075Izvor · PDF 179 · Crtež ↑ | A798 ↗rear axle · MBA 798 ↗front axle · MB |
| Y | Bearing Retaining NutZadnji most — nastavak i oznake | SP-17016Izvor · PDF 219 · Crtež ↑ | A866 ↗chassis · MB |
| Z | Bearing Nut LockwasherZadnji most — nastavak i oznake | SP-17017Izvor · PDF 220 · Crtež ↑ | A867 ↗wheel · MB |
| BC | Axle Cover GasketZadnji most — nastavak i oznake | SP-16409Izvor · PDF 177 · Crtež ↑ | A782 ↗rear axle · MBA782 ↗front axle · MB |
| AA | Bearing LockwasherZadnji most — nastavak i oznake | SP-17015Izvor · PDF 220 · Crtež ↑ | A865 ↗wheel · MB |
| — | Leva zadnja poluosovinaGlavčina i poluosovina zadnjeg mostaIspravljena zamena brojeva u ranijoj MB tabeli. Originalni ORD potvrđuje broj i opis; prethodni unos ostaje naveden u katalogu. | SP-17144—4Izvor · PDF 195 · Crtež ↑ | A902 ↗ |
| K | Brake Anchor PinGlavčina i poluosovina zadnjeg mosta | BX-39953Izvor · PDF 210 · Crtež ↑ | 637899 ↗brake system · MB |
| N | Brake Anchor Pin CamGlavčina i poluosovina zadnjeg mosta | BX-41876Izvor · PDF 209 · Crtež ↑ | 637900 ↗brake system · MB |
| K | Bearing Nut LockwasherGlavčina i poluosovina zadnjeg mosta | SP 17017Izvor · PDF 220 · Crtež ↑ | A867 ↗wheel · MB |
| Sklop | Desna zadnja poluosovinaGlavčina i poluosovina zadnjeg mostaIspravljena zamena brojeva u ranijoj MB tabeli. Originalni ORD potvrđuje broj i opis; prethodni unos ostaje naveden u katalogu. | WO-A901Izvor · PDF 195 · Crtež ↑Ford · GPW4234 | A901 ↗ |
| Sklop | Rear Axle AssemblyZadnji most — eksplodirani crtež | WO-A5500Izvor · PDF 192 · Crtež ↑ | A5500 ↗rear axle · MB |
| Sklop | Rear Axle HousingZadnji most — eksplodirani crtež | WG-A888Izvor · PDF 192 · Crtež ↑Ford · GPW4004 | A888 ↗rear axle · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.
Zadnji most — nastavak i oznake

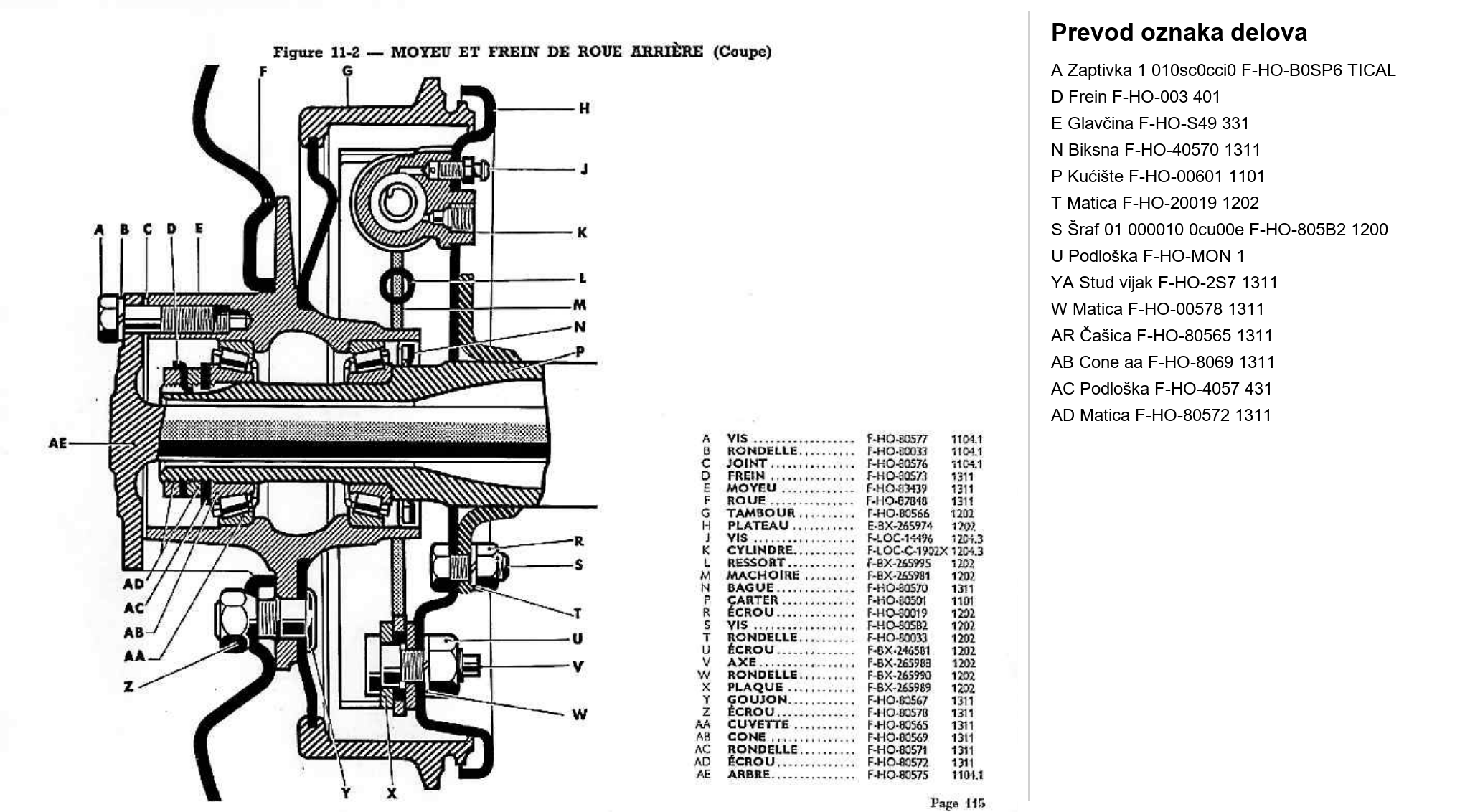

Glavčina i poluosovina zadnjeg mosta
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
Originalni ORD · PDF 173
Originalni ORD · PDF 167
Originalni ORD · PDF 175
Originalni ORD · PDF 198
