Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

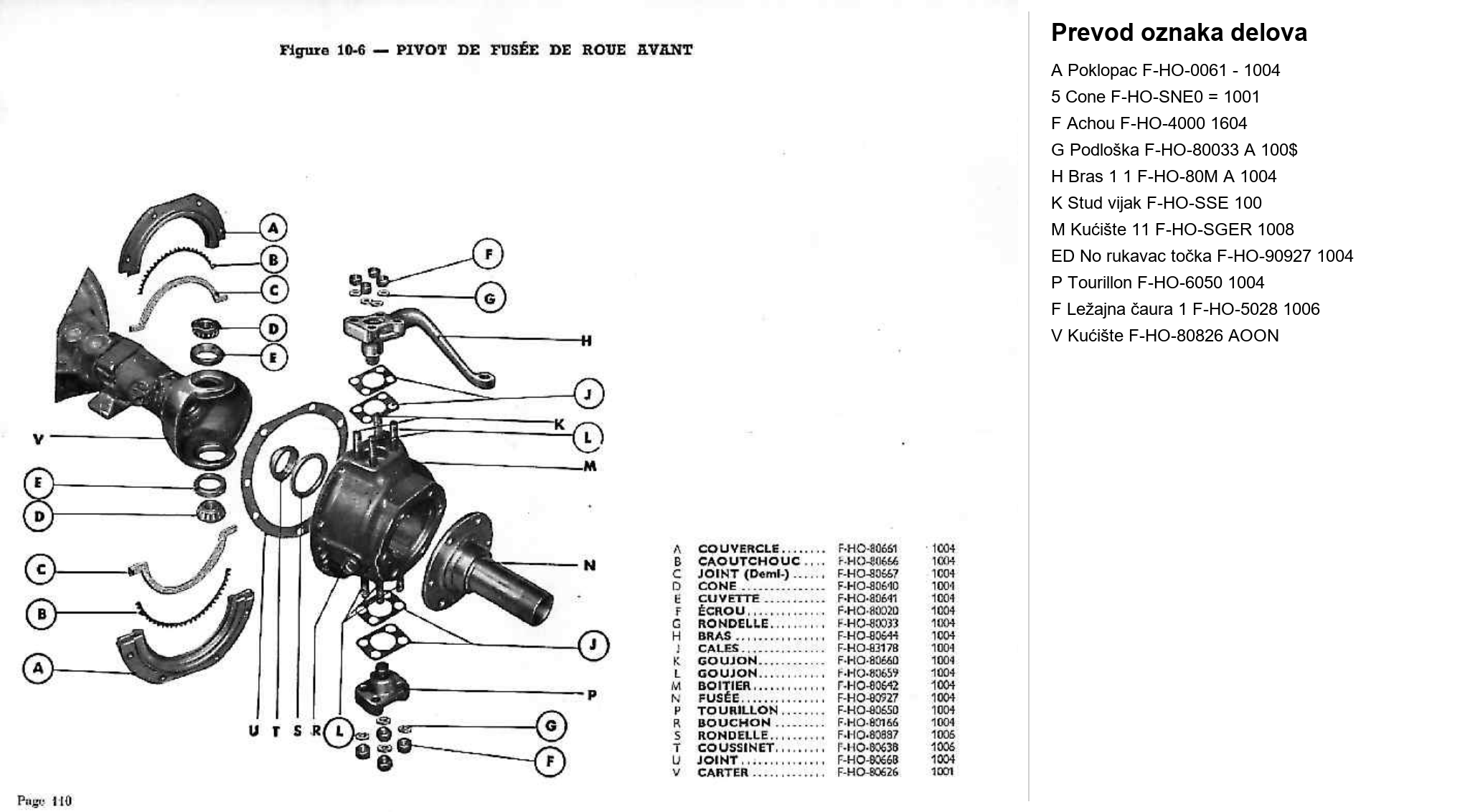

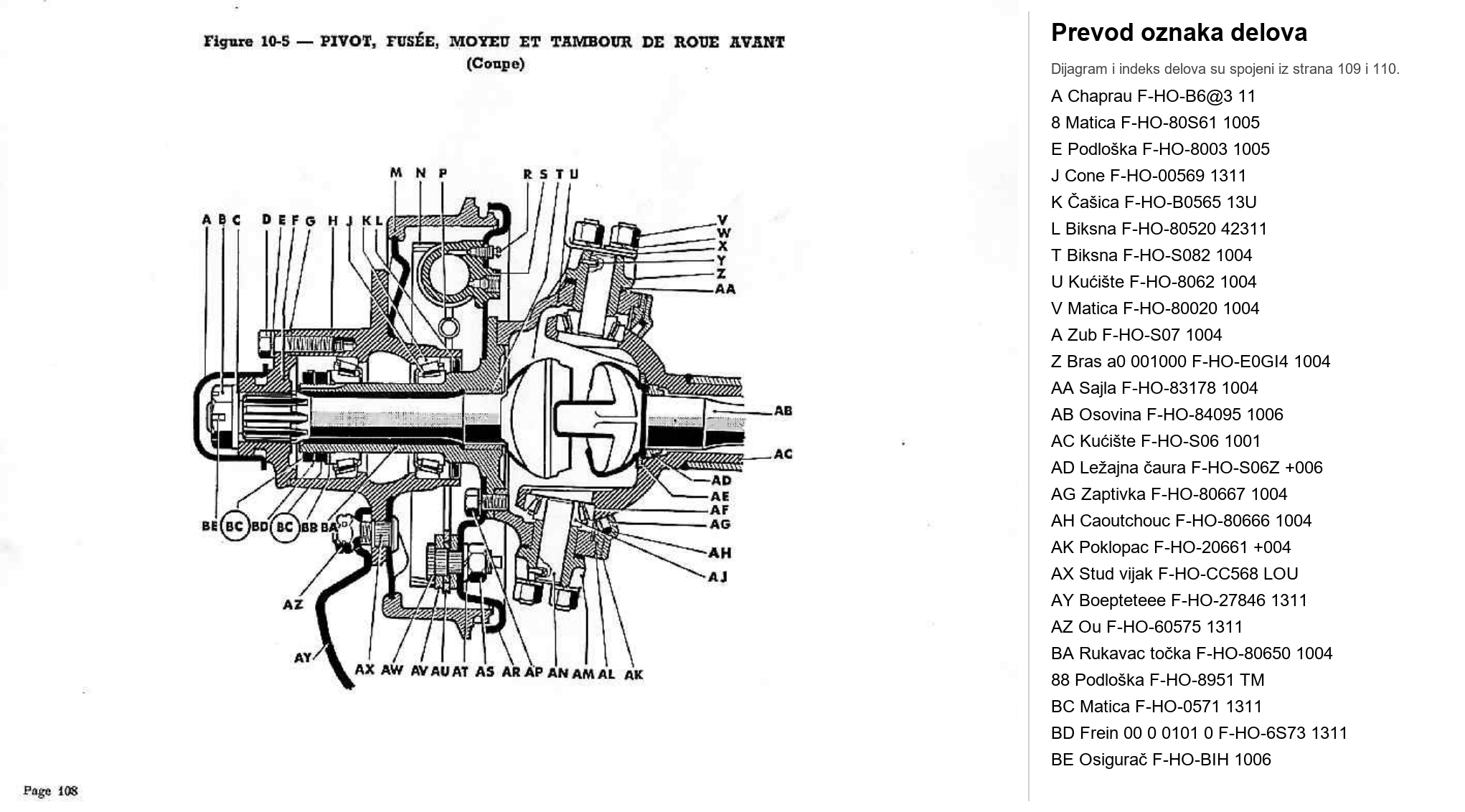

Prednji most, rukavci i pripadajući delovi
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| J | Steering Upper Left ArmPrednji most, rukavci i pripadajući delovi | SP-17302XIzvor · PDF 181 · Crtež ↑ | A1712 ↗front axle · MB |
| M | Steering Knuckle RightPrednji most, rukavci i pripadajući deloviCrtež je pregled rukavca; PN A811 odnosi se na desnu izvedbu. | SP-17221Izvor · PDF 182 · Crtež ↑ | A811 ↗front axle · MB |
| T | Bearing LockwasherPrednji most, rukavci i pripadajući delovi | SP-17015Izvor · PDF 220 · Crtež ↑ | A865 ↗wheel · MB |
| U | Bearing Retaining NutPrednji most, rukavci i pripadajući delovi | SP-17016Izvor · PDF 219 · Crtež ↑ | A866 ↗chassis · MB |
| V | Bearing Nut LockwasherPrednji most, rukavci i pripadajući delovi | SP-17017Izvor · PDF 220 · Crtež ↑ | A867 ↗wheel · MB |
| — | Side Gear Thrust WasherDiferencijal prednjeg mosta | SP-16323-2Izvor · PDF 180 · Crtež ↑ | A 795 ↗front axle · MBA795 ↗rear axle · MB |
| — | Differential Pinion ShaftDiferencijal prednjeg mosta | SP-16075Izvor · PDF 179 · Crtež ↑ | A 798 ↗front axle · MBA798 ↗rear axle · MB |
| J | Pinion Gear Thrust WasherDiferencijal prednjeg mosta | SP-16322-2Izvor · PDF 180 · Crtež ↑ | A 797 ↗front axle · MBA797 ↗rear axle · MB |
| C | Differential CaseDiferencijal prednjeg mosta | SP-16383Izvor · PDF 178 · Crtež ↑ | A793 ↗front axle · MBA793 ↗rear axle · MB |
| Q | Bendix Center BallVarijante zglobova prednje poluosovine | WO-A6288Izvor · PDF 176 · Crtež ↑ | A6288 ↗front axle · MB |
| Sklop | Front Axle Shaft Inner Oil SealPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A779Izvor · PDF 185 · Crtež ↑ | A779 ↗front axle · MBA779 ↗rear axle · MB |
| Sklop | Front Axle Shaft BushingPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A6362Izvor · PDF 183 · Crtež ↑ | A6362 ↗front axle · MB |
| Sklop | Steering Upper Right ArmPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 171 | WO-A1710Izvor · PDF 181 · Crtež ↑Ford · GPW3112 | A1710 ↗front axle · MB |
| Sklop | Steering Knuckle LeftPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A812Izvor · PDF 182 · Crtež ↑ | A812 ↗front axle · MB |
| Sklop | Axle Drive FlangePrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 174 | WO-A868Izvor · PDF 184 · Crtež ↑ | A868 ↗front axle · MBA868 ↗rear axle · MB |
| Sklop | Front Axle HousingPrednji most, rukavci i pripadajući deloviPrikaz detalja · PDF 171 | WO-A1703Izvor · PDF 177 · Crtež ↑Ford · GPW3074 | A1703 ↗front axle · MB |
| Sklop | Bendix Universal Joint BallVarijante zglobova prednje poluosovineKuglica Bendix zgloba prečnika 0,875 inča; nije broj za sve dimenzije kuglica. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A6292Izvor · PDF 183 · Crtež ↑ | A6292 ↗front axle · MB |
| Sklop | KingpinPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 174 | WO-A824Izvor · PDF 182 · Crtež ↑ | A824 ↗front axle · MBA824 ↗rear axle · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

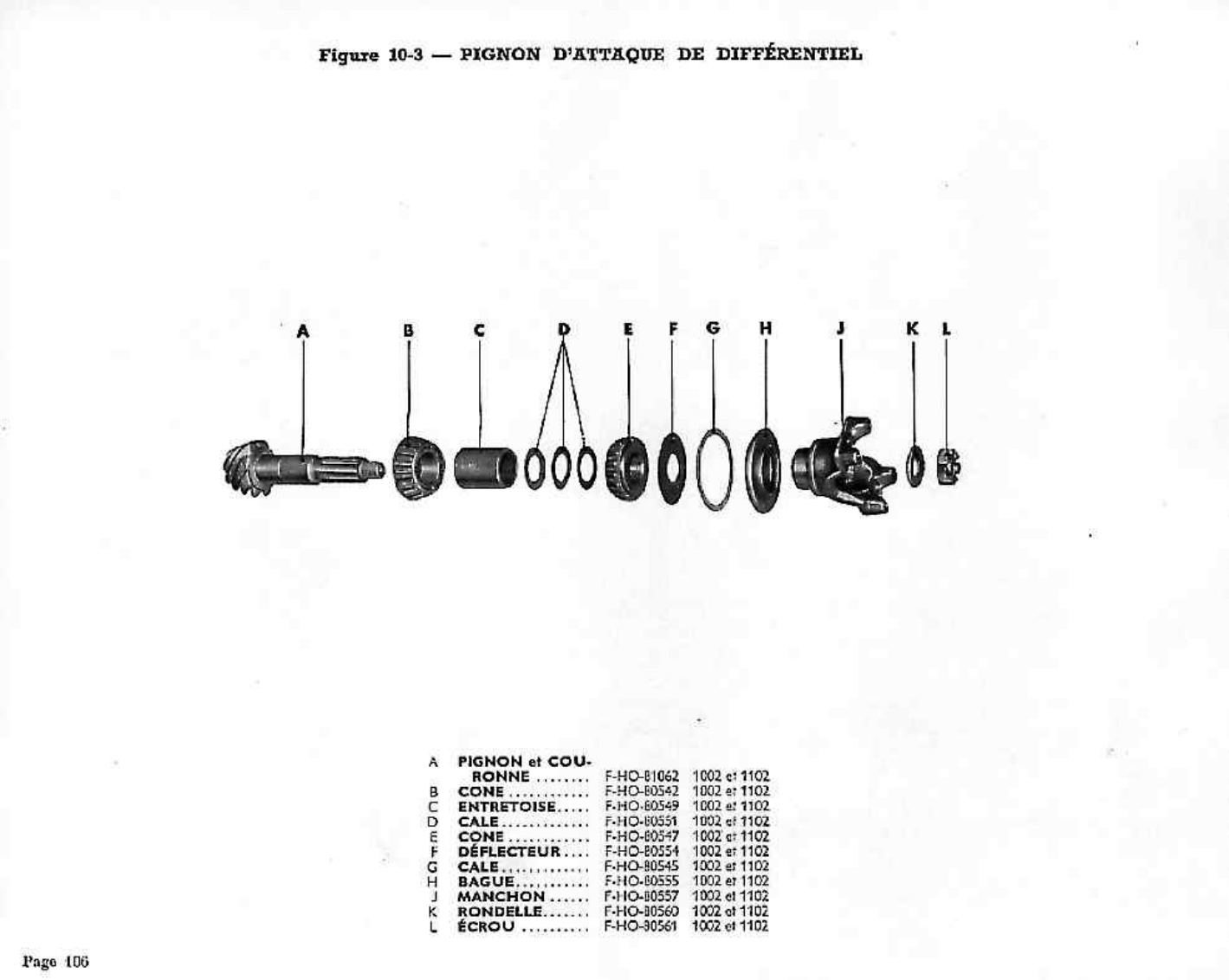

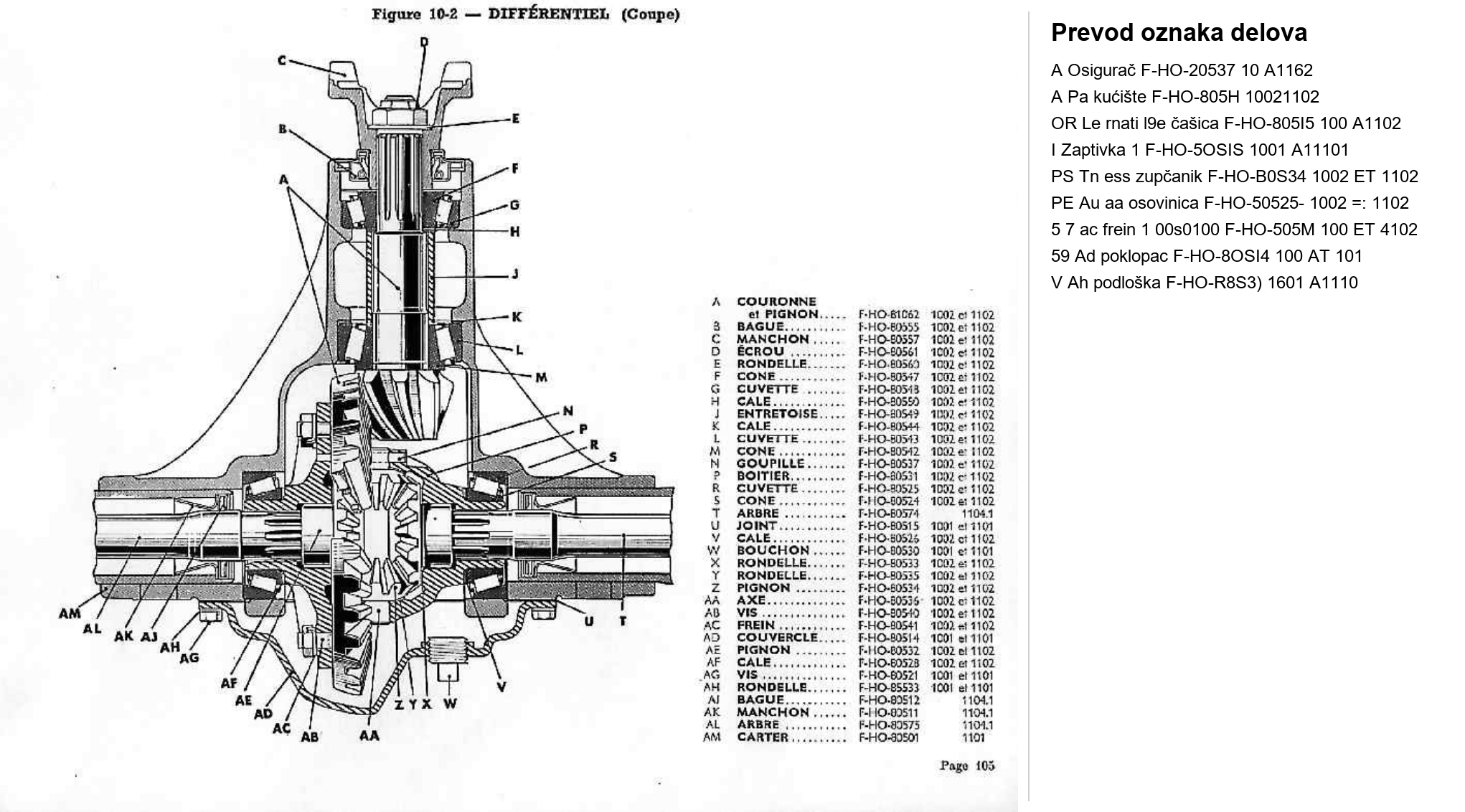

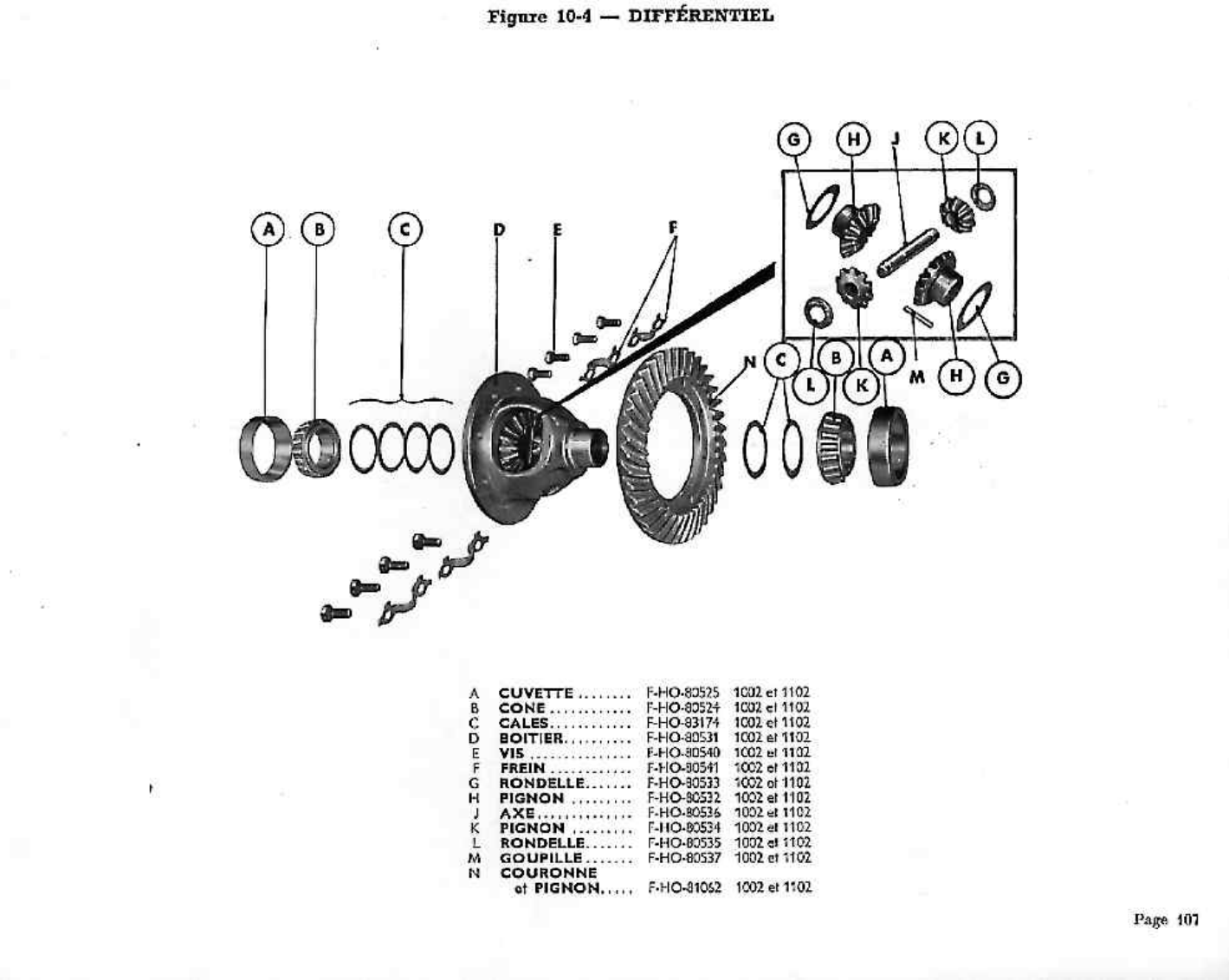

Diferencijal prednjeg mosta

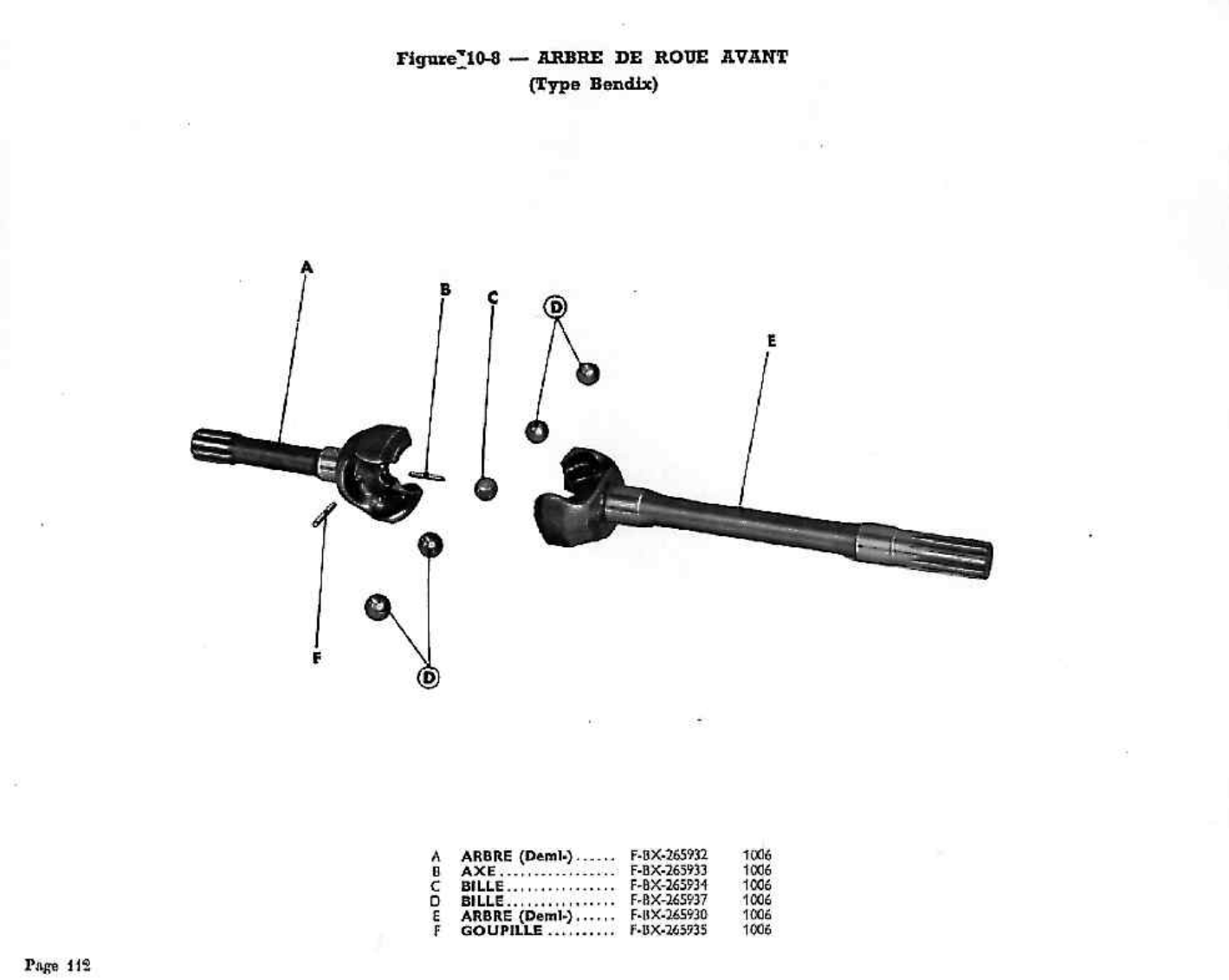

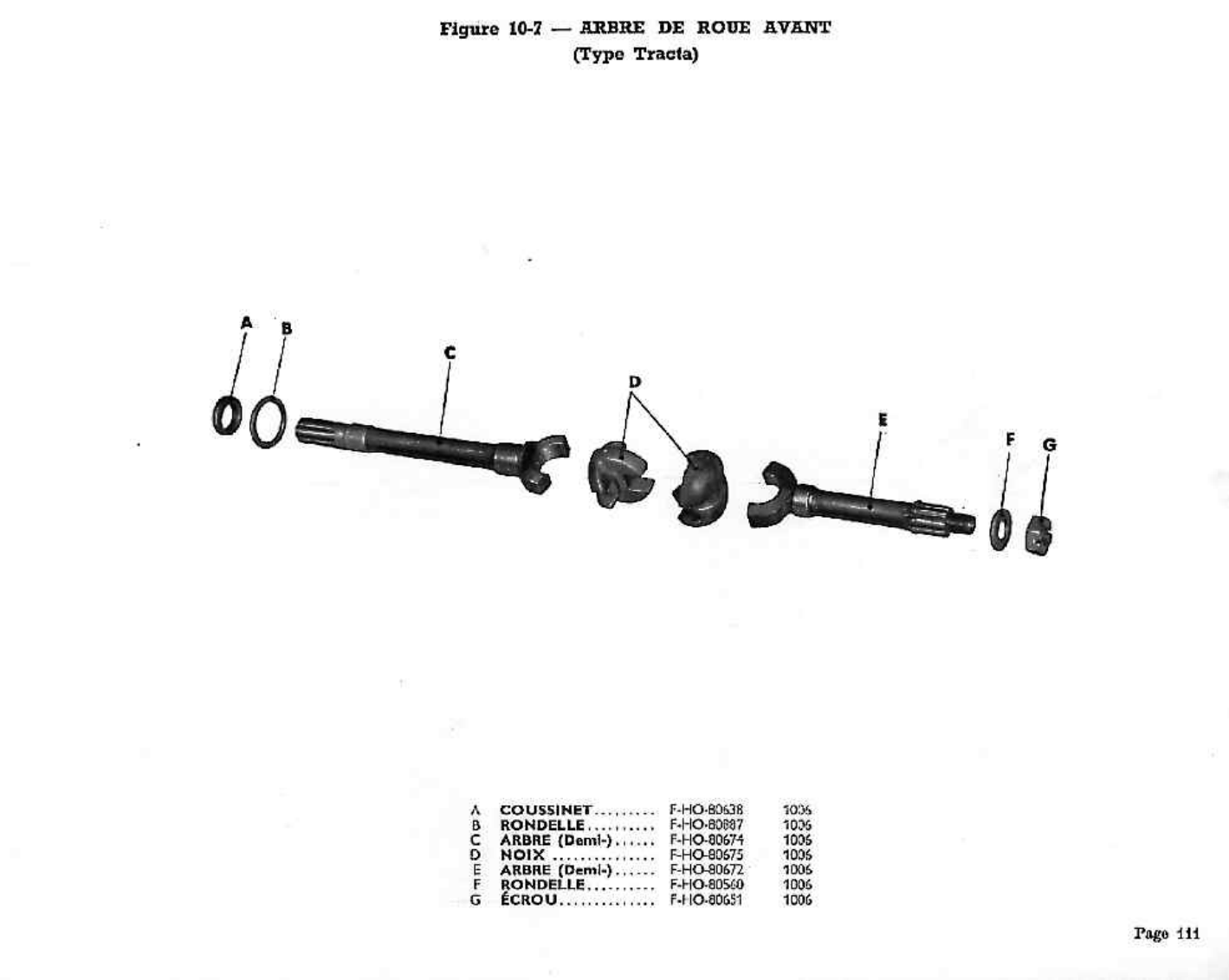

Varijante zglobova prednje poluosovine
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
Originalni ORD · PDF 171
Originalni ORD · PDF 174
