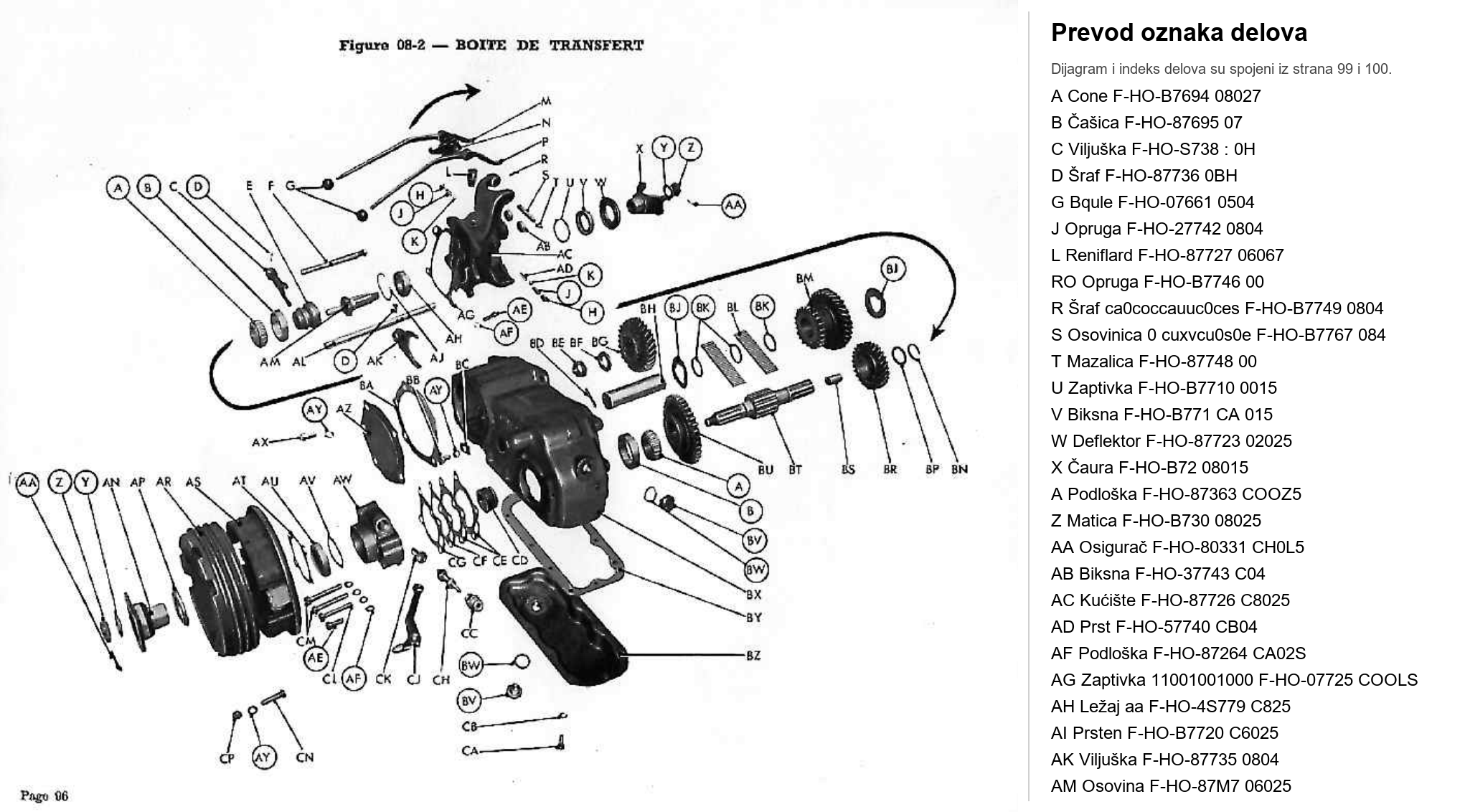

Razvodna kutija — eksplodirani crtež
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| AJ | Universal Joint Yoke ShieldRazvodna kutija — nastavak i oznake | SP-5962XIzvor · PDF 164 · Crtež ↑ | A 1111 ↗transfer case · MB |
| AK | Emergency Brake DrumRazvodna kutija — nastavak i oznake | SP-20B62Izvor · PDF 204 · Crtež ↑ | A1002 ↗brake system · MB |
| C | Output Clutch Shaft GearRazvodna kutija — nastavak i oznake | SP-18-466-1Izvor · PDF 163 · Crtež ↑ | A 992 ↗transfer case · MB |
| D | Front Drive Shift ForkRazvodna kutija — nastavak i oznake | SP-18-66-7Izvor · PDF 165 · Crtež ↑ | A 960 ↗transfer case · MB |
| E | Shift Fork Set ScrewRazvodna kutija — nastavak i oznake | SP-7450Izvor · PDF 165 · Crtež ↑ | A 963 ↗transfer case · MB |
| AN | Transfer Case OnlyRazvodna kutija — nastavak i oznake | SP-18-15-9Izvor · PDF 160 · Crtež ↑ | A 1503 ↗transfer case · MB |
| F | Output Shaft Pilot BushingRazvodna kutija — nastavak i oznake | SP-18-24-1Izvor · PDF 162 · Crtež ↑ | A 987 ↗transfer case · MB |
| AP | Intermediate Shaft Lock PlateRazvodna kutija — nastavak i oznake | SP-31-246-2Izvor · PDF 162 · Crtež ↑ | A 1001 ↗transfer case · MB |
| AQ | Under Drive Shift ForkRazvodna kutija — nastavak i oznake | SP-18-66-1Izvor · PDF 165 · Crtež ↑ | A 959 ↗transfer case · MB |
| H | Output Clutch Shaft Snap RingRazvodna kutija — nastavak i oznake | SP-22-381-19Izvor · PDF 163 · Crtež ↑ | A 976 ↗transfer case · MB |
| K | Under Drive Shift RodRazvodna kutija — nastavak i oznake | SP-18-67-5Izvor · PDF 166 · Crtež ↑ | A 1504 ↗transfer case · MB |
| AT | Mainshaft NutRazvodna kutija — nastavak i oznake | WG-T9-50PIzvor · PDF 162 · Crtež ↑ | A 520 ↗transmission · MB |
| L | Front Drive Shift RodRazvodna kutija — nastavak i oznake | SP-18-67-2Izvor · PDF 166 · Crtež ↑ | A 962 ↗transfer case · MB |
| M | Shift Rod InterlockRazvodna kutija — nastavak i oznake | SP-18-12-1Izvor · PDF 165 · Crtež ↑ | A 965 ↗transfer case · MB |
| — | Mainshaft Adapter 3 SpeedRazvodna kutija — nastavak i oznake | WG-T84H137Izvor · PDF 152 · Crtež ↑ | A 410 ↗transmission · MB |
| P | Shift Rod Poppet PlugRazvodna kutija — nastavak i oznake | SP-854DIzvor · PDF 166 · Crtež ↑ | A 967 ↗transfer case · MB |
| — | Intermediate Gear Thrust WasherRazvodna kutija — nastavak i oznake | SP-690WIzvor · PDF 162 · Crtež ↑ | A 1000 ↗transfer case · MB |
| Q | Shift Rod Poppet SpringRazvodna kutija — nastavak i oznake | SP-22-72-5Izvor · PDF 166 · Crtež ↑ | A 966 ↗transfer case · MB |
| AZ | Output Shaft Thrust WasherRazvodna kutija — nastavak i oznake | SP-710WIzvor · PDF 164 · Crtež ↑ | A 990 ↗transfer case · MB |
| S | Transfer Case BreatherRazvodna kutija — nastavak i oznake | SP-5951XIzvor · PDF 166 · Crtež ↑ | A 934 ↗transfer case · MB |
| BA | Output Shaft GearRazvodna kutija — nastavak i oznake | SP-18-8-1Izvor · PDF 163 · Crtež ↑ | A 989 ↗transfer case · MB |
| BC | Intermediate GearRazvodna kutija — nastavak i oznake | SP-18-5-1Izvor · PDF 162 · Crtež ↑ | A 999 ↗transfer case · MB |
| BD | Intermediate ShaftRazvodna kutija — nastavak i oznake | SP-18-187-1Izvor · PDF 162 · Crtež ↑ | A 998 ↗transfer case · MB |
| X | Shift Lever SpringRazvodna kutija — nastavak i oznake | SP-97Q13Izvor · PDF 166 · Crtež ↑ | A 970 ↗transfer case · MB |
| Y | Shift Lever Pivot Pin Set ScrewRazvodna kutija — nastavak i oznake | SP-433DIzvor · PDF 165 · Crtež ↑ | A 973 ↗transfer case · MB |
| Z | Shift Lever Pivot Pin 3 SpeedRazvodna kutija — nastavak i oznake | SP-363SPIzvor · PDF 165 · Crtež ↑ | A 972 ↗transfer case · MB |
| BH | Sliding Output Shaft GearRazvodna kutija — nastavak i oznake | SP-18-8-2Izvor · PDF 163 · Crtež ↑ | A 988 ↗transfer case · MB |
| AF | Companion Flange NutRazvodna kutija — nastavak i oznake | SP-124J.Izvor · PDF 163 · Crtež ↑ | A 980 ↗transfer case · MB |
| Sklop | Output Clutch Shaft Front Cap 3 SpeedRazvodna kutija — eksplodirani crtežBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A956Izvor · PDF 161 · Crtež ↑ | A 956 ↗transfer case · MB |
| Sklop | Rear Companion FlangeRazvodna kutija — eksplodirani crtežZadnja prirubnica za varijantu sa unutrašnjom ručnom kočnicom. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-116714Izvor · PDF 163 · Crtež ↑Ford · GPW4863 | 116714 ↗transfer case · MB |
| Sklop | Universal Joint End YokeRazvodna kutija — eksplodirani crtežViljuška prednjeg kardana ka razvodnoj kutiji, sa zaštitom. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A1106Izvor · PDF 170 · Crtež ↑ | A 1106 ↗transfer case · MB |
| Sklop | Output Shaft CupRazvodna kutija — eksplodirani crtežBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-52883Izvor · PDF 162 · Crtež ↑ | 52883 ↗transfer case · MB |
| Sklop | Transfer Case Support BoltRazvodna kutija — eksplodirani crtežBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A147Izvor · PDF 159 · Crtež ↑ | A 147 ↗transfer case · MB |
| Sklop | Transfer Case AssemblyRazvodna kutija — eksplodirani crtež | WO-A1195Izvor · PDF 159 · Crtež ↑Ford · GPW7700 | A 1195 ↗transfer case · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.
Razvodna kutija — nastavak i oznake
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
Originalni katalog · 1945
Razvodna kutija: Willys i Ford brojevi
Presek 08-1 iz originalnog ORD 9 SNL G-503 prikazuje i zadnji deo menjača. Pozicije B, D i E odnose se na delove glavnog vratila menjača, pa vode u grupu menjača.
Delovi sa preseka iz 1945.
| Poz. | Deo | Originalne oznake | MB katalog |
|---|---|---|---|
| B | Matica glavnog vratilaSlika 08-1 · 1945 | WO-A520Ford · 356134-S18ORD 9 1945 · PDF 135 | A 520 ↗transmission · MB |
| D | Zadnji ležaj glavnog vratila menjačaSlika 08-1 · 1945 | WO-A916Ford · GP-7065ORD 9 1945 · PDF 135 | A 916 ↗transmission · MB |
| E | Štitnik / adapter glavnog vratilaSlika 08-1 · 1945 | WO-A410Ford · GPW-7080ORD 9 1945 · PDF 135 | A 410 ↗transmission · MB |
| F | MeđuzupčanikSlika 08-1 · 1945 | WO-A999Ford · GP-7742ORD 9 1945 · PDF 135 | A 999 ↗transfer case · MB |
| G | Ležaj međuzupčanikaSlika 08-1 · 1945 | WO-A924Ford · GP-7718-AORD 9 1945 · PDF 135 | A 924 ↗transfer case · MB |
| H | MeđuvratiloSlika 08-1 · 1945 | WO-A998Ford · GP-7743ORD 9 1945 · PDF 135 | A 998 ↗transfer case · MB |
| J | Zupčanik izlazne spojniceSlika 08-1 · 1945 | WO-A992Ford · GPW-7762ORD 9 1945 · PDF 135 | A 992 ↗transfer case · MB |
| L | Ležaj izlaznog vratilaSlika 08-1 · 1945 | WO-A1007Ford · GP-7719ORD 9 1945 · PDF 135 | A 1007 ↗transfer case · MB |
| N | Zaštita kardanske viljuškeSlika 08-1 · 1945 | WO-A1111Ford · GP-7776ORD 9 1945 · PDF 135 | A 1111 ↗transfer case · MB |
| P | Kardanska viljuškaSlika 08-1 · 1945 | WO-A1106Ford · GP-7729ORD 9 1945 · PDF 135 | A 1106 ↗transfer case · MB |
| Q | Matica prirubniceSlika 08-1 · 1945 | WO-A980Ford · 356125-SORD 9 1945 · PDF 135 | A 980 ↗transfer case · MB |
| R | Prednji poklopacSlika 08-1 · 1945 | WO-A956Ford · GPW-7774ORD 9 1945 · PDF 135 | A 956 ↗transfer case · MB |
| S | Spoljni prsten ležajaSlika 08-1 · 1945 | WO-52883Ford · 01Y-1202ORD 9 1945 · PDF 135 | 52883 ↗transfer case · MB |
| U | Izlazni zupčanikSlika 08-1 · 1945 | WO-A989Ford · GP-7766ORD 9 1945 · PDF 135 | A 989 ↗transfer case · MB |
| V | Klizni izlazni zupčanikSlika 08-1 · 1945 | WO-A988Ford · GP-7765ORD 9 1945 · PDF 135 | A 988 ↗transfer case · MB |
| Z | Kućište razvodne kutijeSlika 08-1 · 1945 | WO-A1503Ford · GPW-7705ORD 9 1945 · PDF 135 | A 1503 ↗transfer case · MB |
Originalni ORD · PDF 147
