Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.
T-84 — eksplodirani crtež
MB · povezani delovi
Dodatni delovi i sklopovi T-84
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| AR + AQ + AP | Countershaft Cluster Gear 3 SpeedT-84 — eksplodirani crtežKompletan blok sa ležajevima i odstojnikom; AR samostalno ima broj A8977. | WG-AT84J8Izvor · PDF 152 · Crtež ↑ | A 739 ↗transmission · MB |
| Z · ranija izvedba | Mainshaft Bearing Spacer 3 SpeedT-84 — eksplodirani crtežStariji odstojnik A738 zamenjen je brojem A15427. Ovo je veza zamene, ne dva identična broja. | WG-T84H137-12Izvor · PDF 152 · Crtež ↑ | A 738 ↗transmission · MB |
| AF · čaura | Mainshaft 2nd Speed Bushing 3 SpeedT-84 — eksplodirani crtežČaura zupčanika druge brzine, u sklopu AF. | WG-T84C19Izvor · PDF 150 · Crtež ↑ | 640006 ↗transmission · MB |
| AN · čaura | Idler Gear BushingT-84 — eksplodirani crtežČaura zupčanika rikverca, u sklopu AN. | WG-T8485AIzvor · PDF 152 · Crtež ↑ | 635804 ↗transmission · MB |
| Komplet | Gasket Kit 3 SpeedT-84 — eksplodirani crtežKomplet zaptivki menjača T-84 MB/GPW; pregled celog sklopa, bez pojedinačne slovne pozicije. | WO-A7832Crtež · PDF 147 · Crtež ↑ | A 7832 ↗transmission · MB |
| Q | Mainshaft Washer 3 SpeedT-84 — presek 07-2Podloška glavnog vratila; oznaka Q na preseku 07-2. ORD 9 izričito povezuje proizvođačku oznaku i A1410. | WG-T84J50½A / WO-A1410Izvor · PDF 162 · Crtež ↑ | A 1410 ↗transmission · MB |
| F | Gearshift Lever Ball 3 SpeedT-84 — presek 07-2Komercijalna zamena kugle ručice A971. Izvedba 914946 je plastična; originalna reprodukcija A971 može biti od tvrde gume. Nisu identične izvedbe. | SP-39Q20 / WO-A971 → 914946Izvor · PDF 154 · Crtež ↑ | 914946 ↗transmission · MB914946 ↗transfer case · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

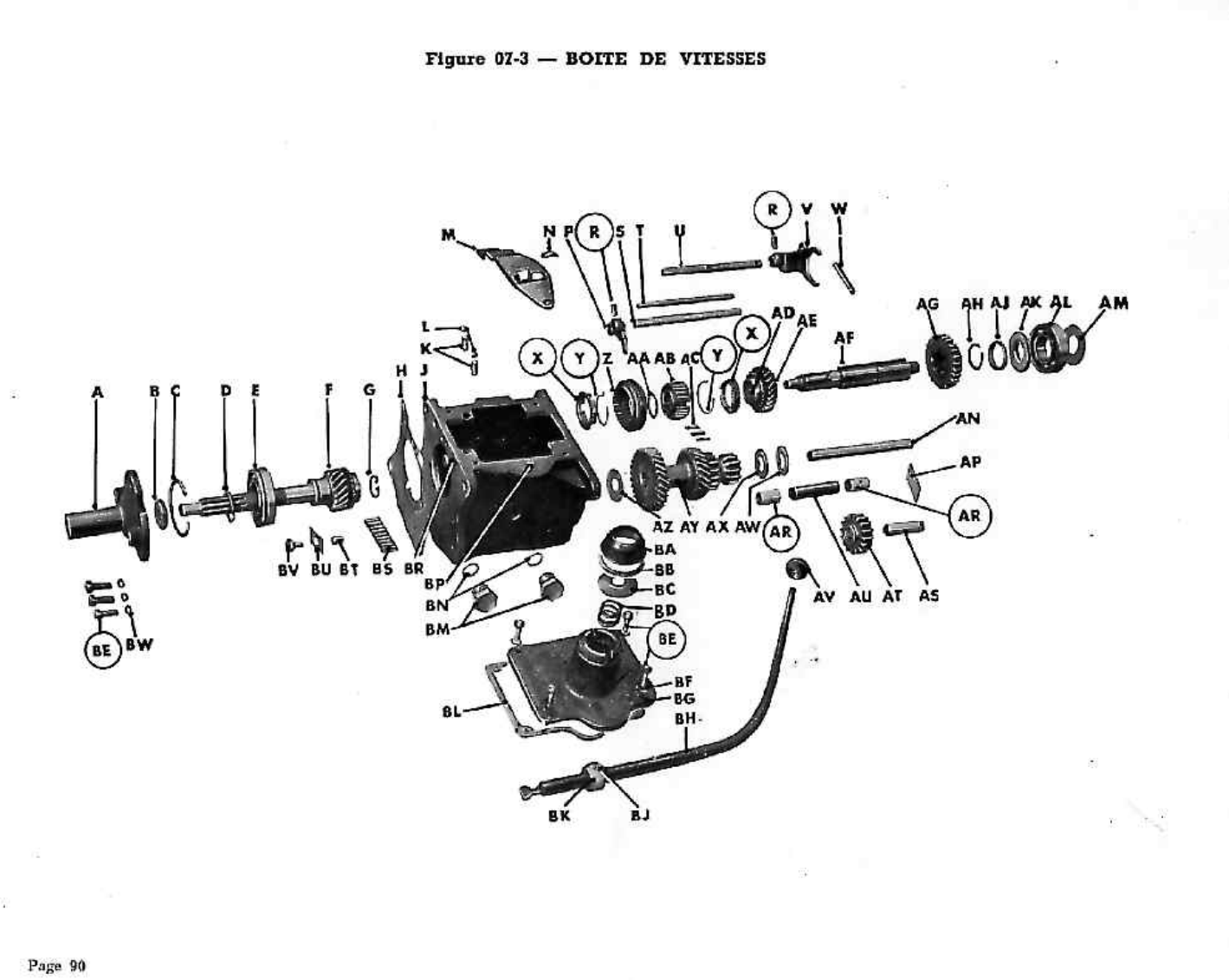

T-84 · Slika 07-3
Pronađi deo po poziciji
Izaberi MB broj da otvoriš odgovarajuće polje u Listi rezervnih delova. Svaki red čuva oznaku sa crteža i Willys broj iz originalnih tabela.
| Poz. | Deo / naziv u katalogu | Oznaka sa crteža | Willys PN / MB katalog |
|---|---|---|---|
| A | Nosač prednjeg ležajaRetainer | WG-T84J6Izvor · PDF 150 | 640017 ↗Otvori MB deo |
| B | Semering ulaznog vratilaOil seal | WG-T84J54Izvor · PDF 150 | 640018 ↗Otvori MB deo |
| C | Osigurač semeringaSnap ring | WG-T8417Izvor · PDF 150 | 635844Nema potvrđene veze u MB tabeli |
| D | Osigurač prednjeg ležajaSnap ring | WG-B7070Izvor · PDF 150 | 635846 ↗Otvori MB deo |
| E | Prednji kuglični ležajBall bearing | 700902Izvor · PDF 150 | 635845 ↗Prednji ležaj: originalni broj 700902; uporedni brojevi 635845 / 636885. |
| F | Ulazno vratilo sa zupčanikomMain drive gear | WG-T84J16AIzvor · PDF 150 | A 5554 ↗Otvori MB deo |
| G | Iglica ležaja ulaznog vratilaPilot bearing roller | BN-C1110QIzvor · PDF 151 | 639422 ↗Otvori MB deo |
| H | Zaptivka kućišta menjačaTransmission gasket | WG-T84D145CIzvor · PDF 149 | 637495Nema potvrđene veze u MB tabeli |
| J | Opruga kuglice biračaPoppet spring | WG-T84-42Izvor · PDF 155 | 635837Nema potvrđene veze u MB tabeli |
| K | Kuglica biračaPoppet ball | 169110Izvor · PDF 153 | 635838 ↗Otvori MB deo |
| L | Kućište menjača, sklopCase assembly | WG-T84J1AIzvor · PDF 149 | A 1148 ↗Otvori MB deo |
| M | Opruga vođice ručiceGuide plate spring | WG-T84-31Izvor · PDF 155 | 635839Nema potvrđene veze u MB tabeli |
| N | Vođica ručice, sklopGuide plate assembly | WG-AT84J25Izvor · PDF 155 | A7260Nema potvrđene veze u MB tabeli |
| P | Prsten sinhronaBlocking ring | WG-T84F14Izvor · PDF 151 | 637834Nema potvrđene veze u MB tabeli |
| Q | Osigurač sinhronaSnap ring | WG-4682KIzvor · PDF 151 | 637831Nema potvrđene veze u MB tabeli |
| R | Viljuška druge i treće brzineSecond and high speed fork | WG-T84C23AIzvor · PDF 154 | 636196 ↗Otvori MB deo |
| S | Vijak za učvršćenje viljuškeLocking screw | WG-4418MIzvor · PDF 154 | 636200Nema potvrđene veze u MB tabeli |
| T | Klizna čaura sinhronaSynchronizer sleeve | WG-T84F15Izvor · PDF 152 | 637833Nema potvrđene veze u MB tabeli |
| U | Osovina birača druge i treće brzineSecond and high shifter shaft | WG-T84J20AIzvor · PDF 155 | A1155Nema potvrđene veze u MB tabeli |
| V | Osovina birača prve brzine i rikvercaLow and reverse shifter shaft | WG-T84J21Izvor · PDF 155 | A1156Nema potvrđene veze u MB tabeli |
| W | Vodeći klin viljuškiGuide pin | WG-T84-22Izvor · PDF 154 | 635836Nema potvrđene veze u MB tabeli |
| X | Viljuška prve brzine i rikvercaLow and reverse fork | WG-T84C24AIzvor · PDF 154 | 636197 ↗Otvori MB deo |
| Y | Klizni zupčanik prve brzine i rikvercaLow and reverse sliding gear | WG-T84F12AIzvor · PDF 151 | 636879Nema potvrđene veze u MB tabeli |
| Z | Odstojnik zadnjeg ležajaRear bearing spacer | WG-4299A137AIzvor · PDF 152 | A15427Nema potvrđene veze u MB tabeli |
| AA | Podloška za zadržavanje uljaOil retaining washer | WG-T84H137Izvor · PDF 152 | A 410 ↗Otvori MB deo |
| AB | Zadnji kuglični ležajRear ball bearing | 700388Izvor · PDF 150 | A 916 ↗Zadnji ležaj: originalni broj 700388; uporedni broj A916. |
| AC | Glavno vratiloMainshaft | WG-T84H2Izvor · PDF 151 | A 519 ↗Otvori MB deo |
| AD | Zadnja čelična potisna podloškaRear steel thrust washer | WG-T84J29Izvor · PDF 153 | A 879 ↗Otvori MB deo |
| AE | Zadnja bronzana potisna podloškaRear bronze thrust washer | WG-T84-29Izvor · PDF 153 | 635811 ↗Otvori MB deo |
| AF | Zupčanik druge brzine sa čauromSecond speed gear assembly | WG-T84F11AIzvor · PDF 150 | 638798 ↗Otvori MB deo |
| AG | MeđuvratiloCountershaft | WG-T84G3Izvor · PDF 152 | 638948 ↗Otvori MB deo |
| AH | Klizač sinhronaSynchronizer shifting plate | WG-T84F13Izvor · PDF 151 | 637832Nema potvrđene veze u MB tabeli |
| AJ | Sinhron, sklop sa prstenovimaSynchronizer assembly | WG-T84J2½Izvor · PDF 152 | A6318Nema potvrđene veze u MB tabeli |
| AK | Osigurač glavčine sinhronaHub snap ring | WG-4686Izvor · PDF 151 | 637835 ↗Ford GPW-7059 · ispravka prethodnog unosa 924389Osigurač glavčine sinhrona T-84: ORD navodi WO-637835. Broj 924389 iz ranije MB tabele nije potvrđen kao zamena. |
| AL | Osovina zupčanika rikvercaReverse idler shaft | WG-T84G35Izvor · PDF 153 | 638952 ↗Otvori MB deo |
| AM | Pločica za blokiranje osovinaShaft lock plate | WG-T84G48Izvor · PDF 153 | 638949 ↗Otvori MB deo |
| AN | Zupčanik rikverca sa ležajemReverse idler gear assembly | WG-AT84F10AIzvor · PDF 152 | 636882 ↗Otvori MB deo |
| AP | Odstojna čaura međuvratilaCountershaft bushing spacer | WG-T84J28Izvor · PDF 153 | A 880 ↗Otvori MB deo |
| AQ | Čaura ležaja bloka zupčanikaCluster gear bushing | WG-T84J167Izvor · PDF 152 | A 878 ↗Otvori MB deo |
| AR | Blok zupčanika međuvratilaCluster gear | WG-T84J8Izvor · PDF 152 | A8977Nema potvrđene veze u MB tabeli |
| AS | Čep za uljePipe plug | WO-5140Izvor · PDF 149 | 5140Nema potvrđene veze u MB tabeli |
| AT | Prednja potisna podloškaFront thrust washer | WG-T84B30AIzvor · PDF 153 | 635812 ↗Otvori MB deo |
| AU | Poklopac kućišta ručiceLever housing cap | WG-4496KIzvor · PDF 153 | A1379Nema potvrđene veze u MB tabeli |
| AV | Opruga oslonca ručiceLever support spring | WG-4498KIzvor · PDF 155 | 392328Nema potvrđene veze u MB tabeli |
| AW | Podloška opruge ručiceSpring seat washer | WG-4497Izvor · PDF 155 | 635863Nema potvrđene veze u MB tabeli |
| AX | Ručica menjača, sklopGearshift lever assembly | WG-AC84J2AIzvor · PDF 154 | A1380Nema potvrđene veze u MB tabeli |
| AY | VijakCap screw | 214647Izvor · PDF 150 | 214647Nema potvrđene veze u MB tabeli |
| AZ | Elastična podloškaLock washer | 120214Izvor · PDF 154 | 120214Nema potvrđene veze u MB tabeli |
| BA | Kućište ručice, sklopGearshift housing assembly | WG-T84A148Izvor · PDF 154 | 635857 ↗Otvori MB deo |
| BB | Zaptivka kućišta ručiceGearshift housing gasket | WG-T84-115Izvor · PDF 154 | 635861Nema potvrđene veze u MB tabeli |
| BC | Ravna podloškaPlain washer | 120393Izvor · PDF 150 | 120393Nema potvrđene veze u MB tabeli |
| BD | Osigurač igličastog ležajaPilot roller snap ring | WG-T84G25Izvor · PDF 151 | 639423Nema potvrđene veze u MB tabeli |
Originalni brojevi i uporedne oznake povezani su uz očuvane napomene o zamenama, strani montaže i izvedbi.

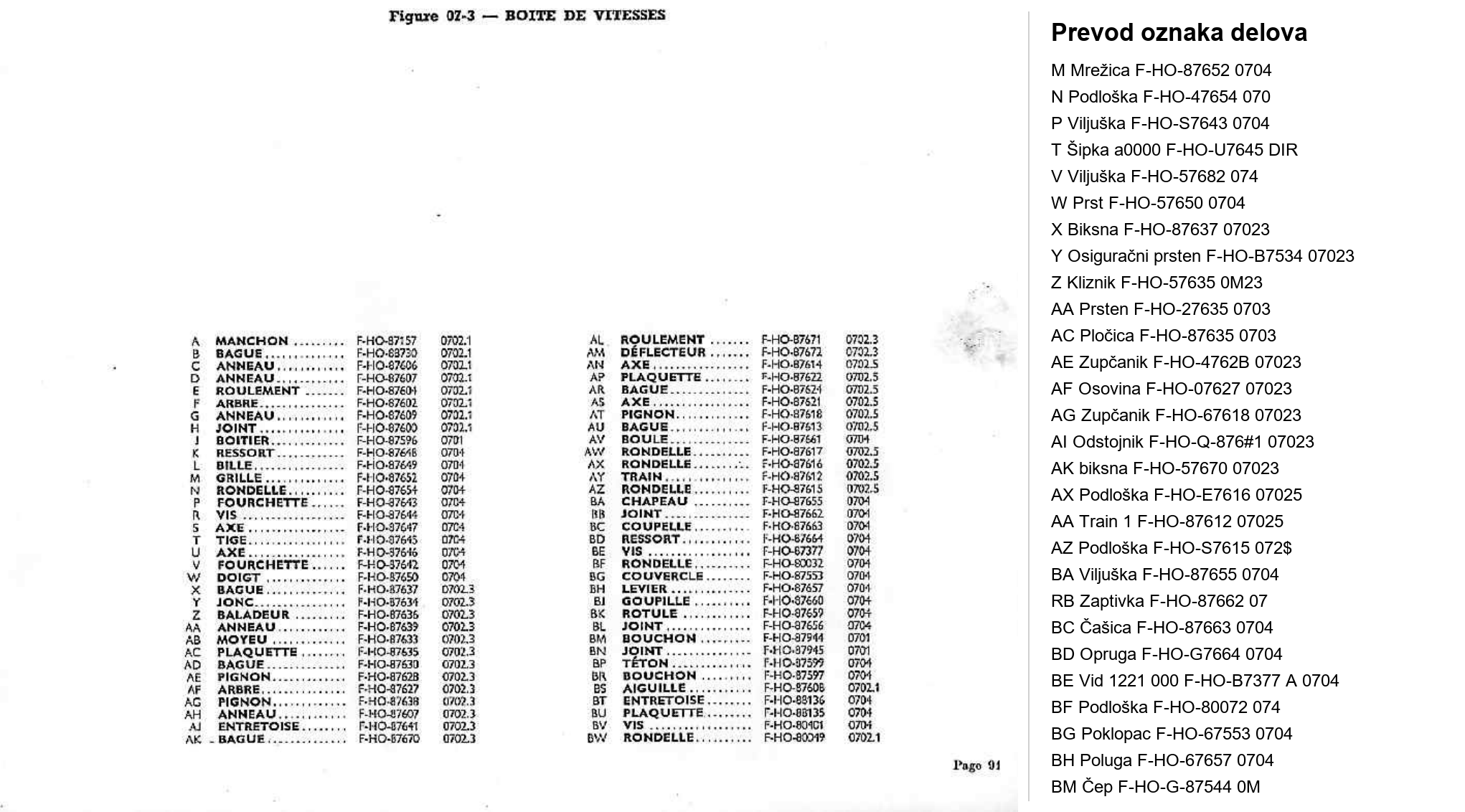

T-84 — nastavak crteža i oznake
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.

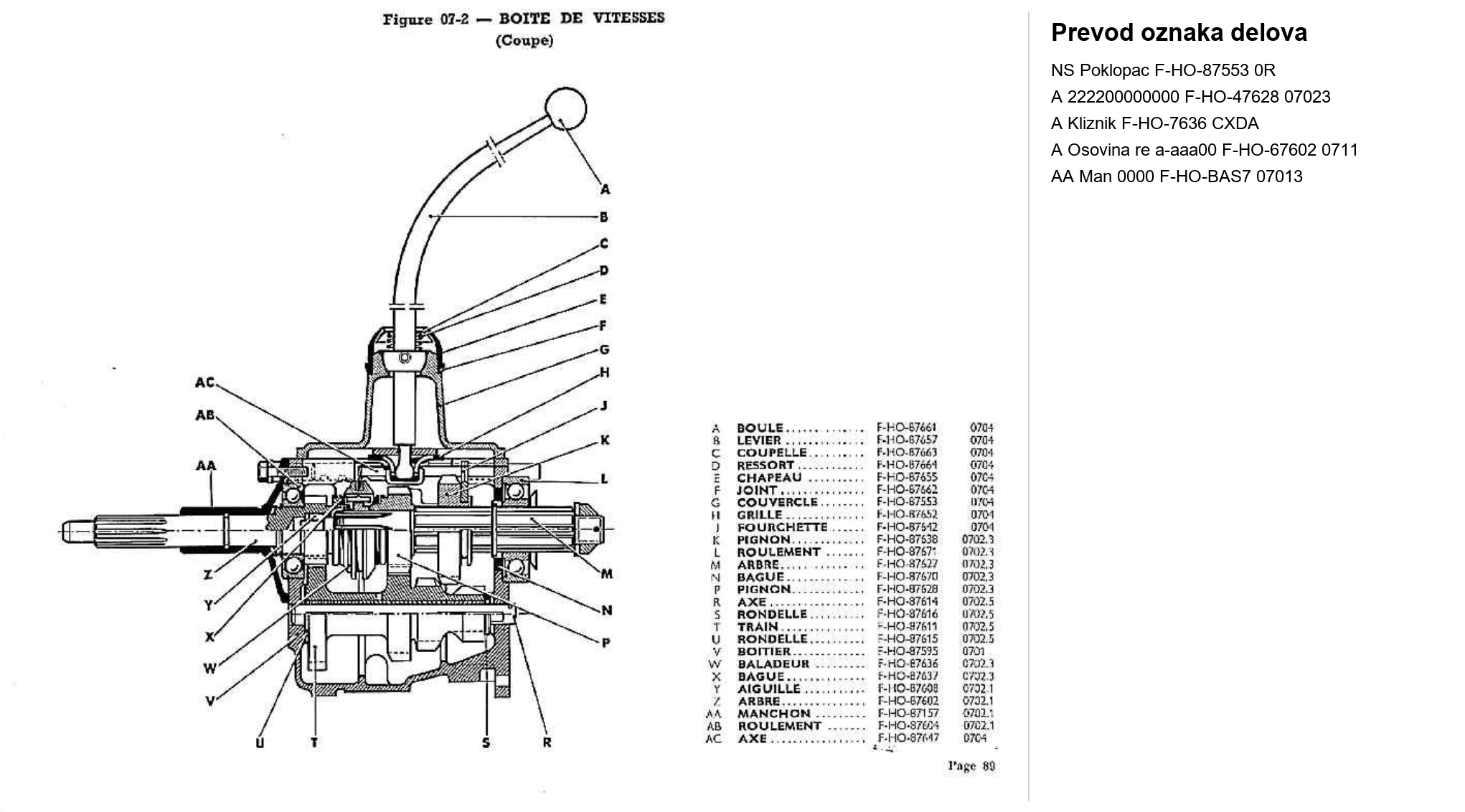

T-84 — presek 07-2
