Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

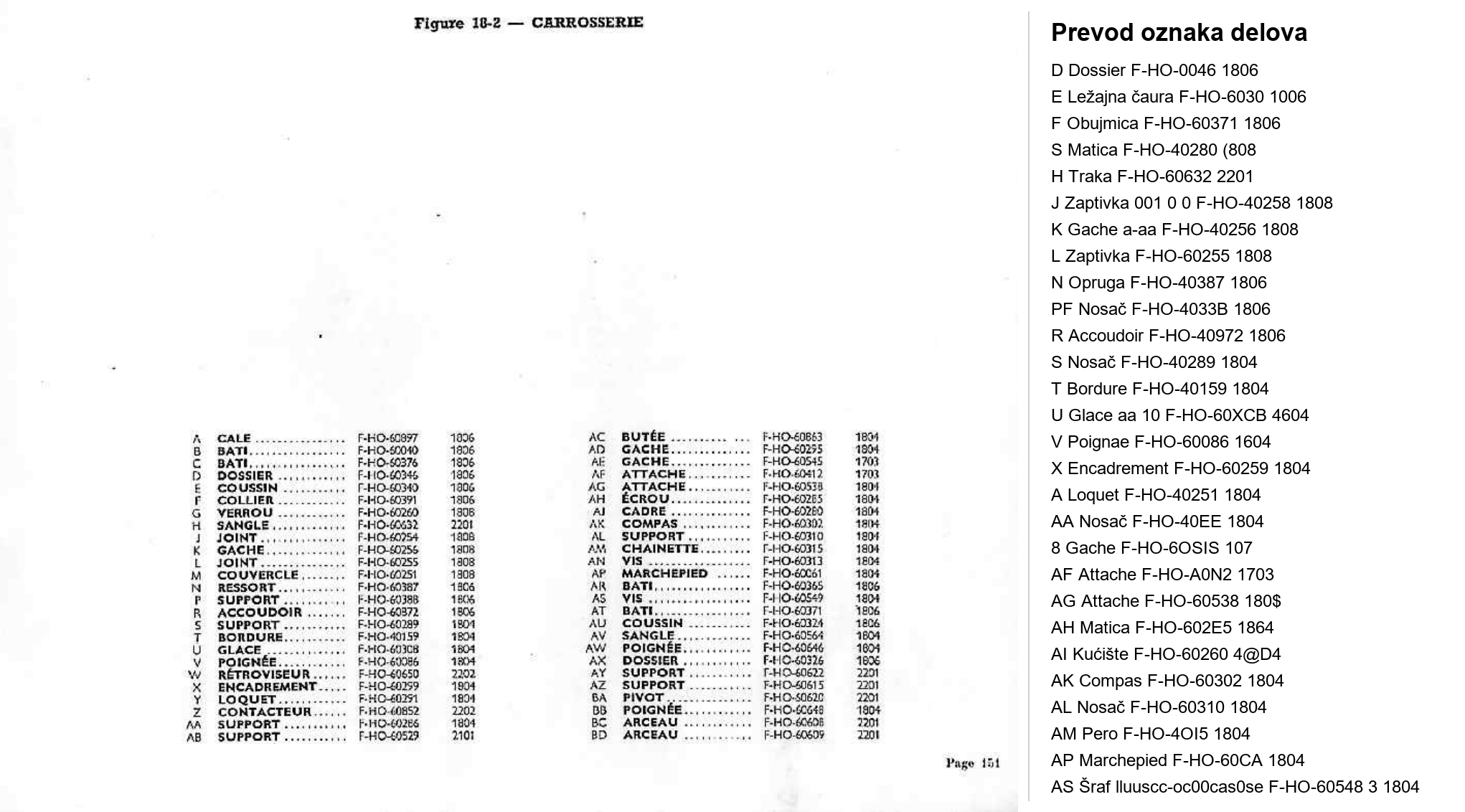

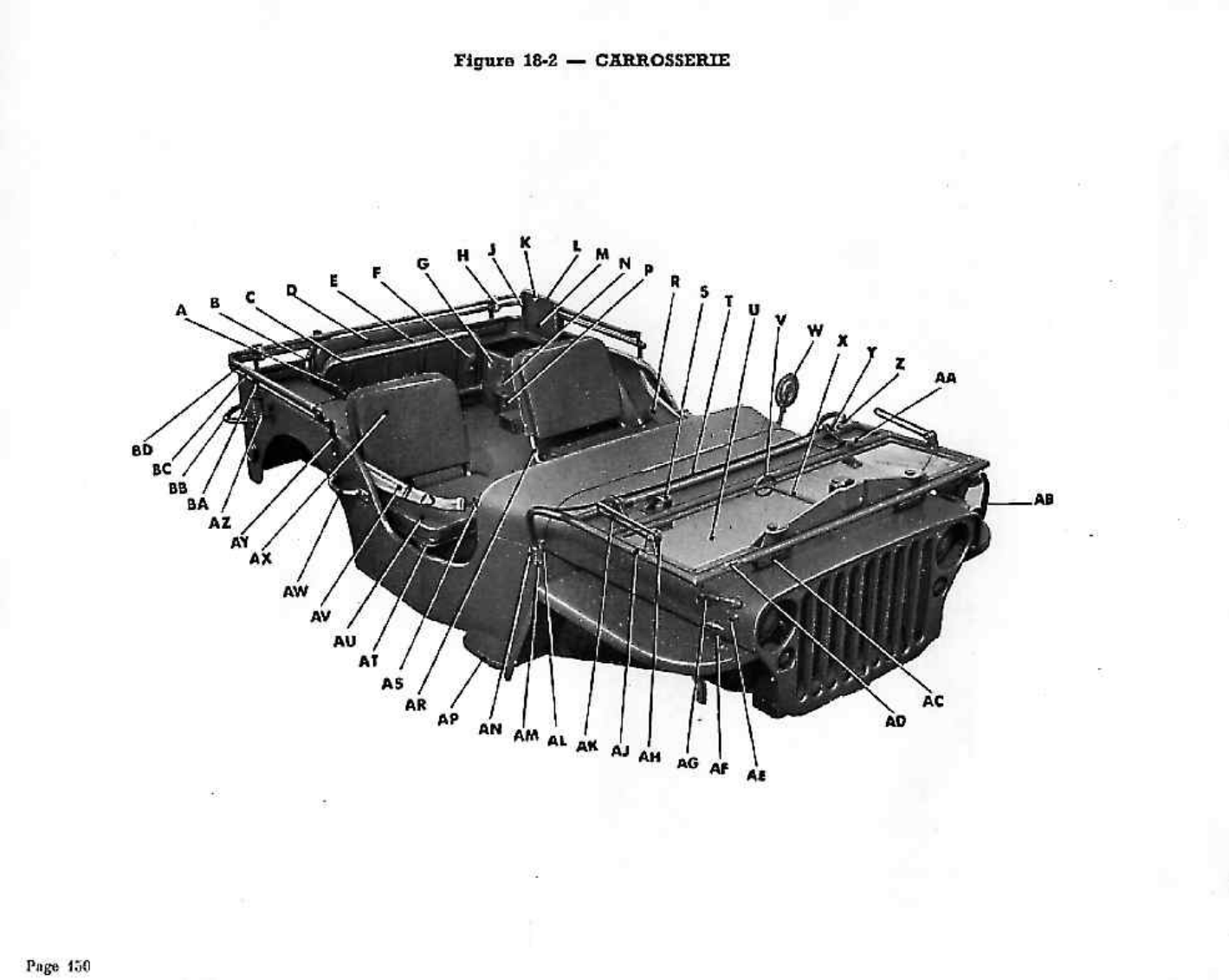

Karoserija — pregled sklopa
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| GG | Windshield Frame to Cowl StripKaroserija — pregled sklopa | WO-A2476Izvor · PDF 253 · Crtež ↑ | A2476 ↗miscellaneous · MB |
| JJ | Windshield GlassKaroserija — pregled sklopa | WO-A2478Izvor · PDF 253 · Crtež ↑ | A2478 ↗miscellaneous · MB |
| LL | Headlamp Assembly Left 3Karoserija — pregled sklopa | CB-215142Izvor · PDF 133 · Crtež ↑ | A 1304 ↗electrical · MB |
| MM | Parking Light LeftKaroserija — pregled sklopa | CB-415342Izvor · PDF 134 · Crtež ↑ | A 1436 ↗electrical · MB |
| Headlamp Assembly Right 3Karoserija — pregled sklopa | CB-215242Izvor · PDF 133 · Crtež ↑ | A 1305 ↗electrical · MB | |
| RR | Parking Light RightKaroserija — pregled sklopa | CB-415442Izvor · PDF 134 · Crtež ↑ | A 1437 ↗electrical · MB |
| B | Horn ButtonPrednji odeljak i instrument tabla | RG-450054Izvor · PDF 135 · Crtež ↑ | A 634 ↗electrical · MB |
| Y | Clutch PedalPrednji odeljak i instrument tabla | WO-A405Izvor · PDF 254 · Crtež ↑ | A 405 ↗clutch · MB |
| Sklop | Windshield WeatherstripKaroserija — pregled sklopaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A2250Izvor · PDF 260 · Crtež ↑ | A2250 ↗miscellaneous · MB |
| Sklop | Speedometer ShaftPrednji odeljak i instrument tablaUnutrašnje pogonsko vratilo brzinomera (sajla). Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A1344Izvor · PDF 280 · Crtež ↑Ford · GPW17262 | A 1344 ↗instrument · MB |
| Sklop | Speedometer TubePrednji odeljak i instrument tablaSpoljna cev/omotač sajle brzinomera. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A1343Izvor · PDF 280 · Crtež ↑Ford · GPW17261A | A 1343 ↗instrument · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

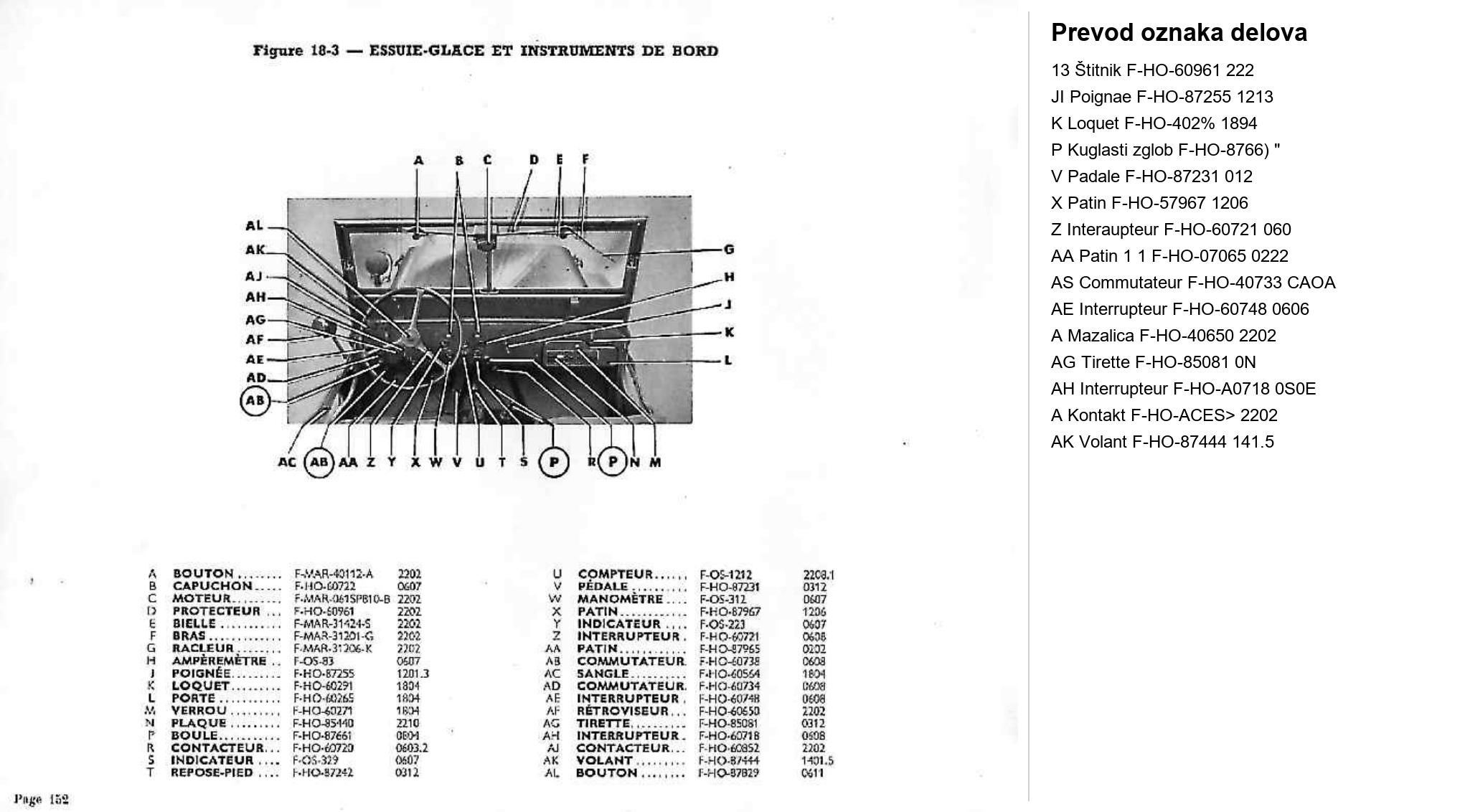

Prednji odeljak i instrument tabla
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
Originalni ORD · PDF 222
Originalni ORD · PDF 47
