Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.
Lisnata opruga i pričvršćenja
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| F | Spring Shackle BracketPrednje ogibljenje — raspored | WO-A544Izvor · PDF 238 · Crtež ↑ | A544 ↗chassis · MB |
| N | Spring Pivot BracketPrednje ogibljenje — raspored | WO-A500Izvor · PDF 238 · Crtež ↑ | A500 ↗chassis · MB |
| B | Rear Spring AssemblyZadnje ogibljenje — raspored | WO-A614Izvor · PDF 239 · Crtež ↑ | A614 ↗spring · MB |
| D | Spring Clip ShortZadnje ogibljenje — raspored | WO-A575Izvor · PDF 239 · Crtež ↑ | A575 ↗spring · MB |
| Sklop | Rear Spring Center BoltLisnata opruga i pričvršćenjaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-116716Izvor · PDF 242 · Crtež ↑Ford · GPW5333B | 116716 ↗spring · MB |
| Sklop | Rear Spring Eye BushingLisnata opruga i pričvršćenjaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-359039Izvor · PDF 242 · Crtež ↑Ford · GPW5781 | 359039 ↗spring · MB |
| Sklop | Spring Clip Hex NutLisnata opruga i pričvršćenjaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-339372Izvor · PDF 246 · Crtež ↑Ford · GPW5456 | 339372 ↗spring · MB |
| Sklop | Rear Spring Leaf #1Lisnata opruga i pričvršćenjaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A614-1Izvor · PDF 244 · Crtež ↑Ford · GPW5564 | A614-1 ↗spring · MB |
| Sklop | Rear Spring Leaf #2Lisnata opruga i pričvršćenjaDrugi list zadnje opruge, WO-A614-2; ne mešati sa drugim zapisom A6142 u električnoj opremi. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A614-2Izvor · PDF 244 · Crtež ↑Ford · GPW5565 | A614-2 ↗spring · MB |
| Sklop | Spring Clip LongLisnata opruga i pričvršćenjaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A8578Izvor · PDF 245 · Crtež ↑Ford · GPW5705C | A8578 ↗spring · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

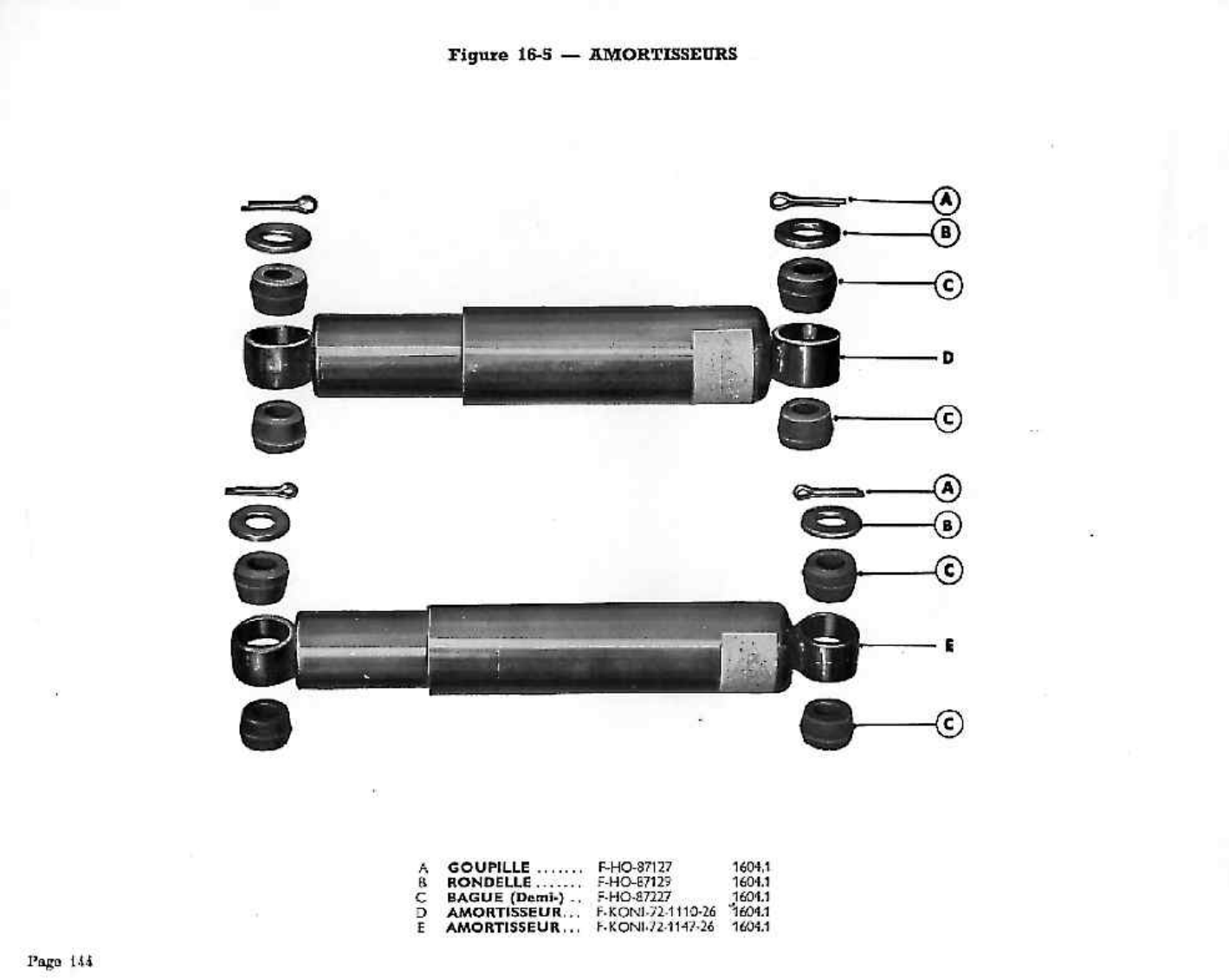

Amortizer — eksplodirani crtež

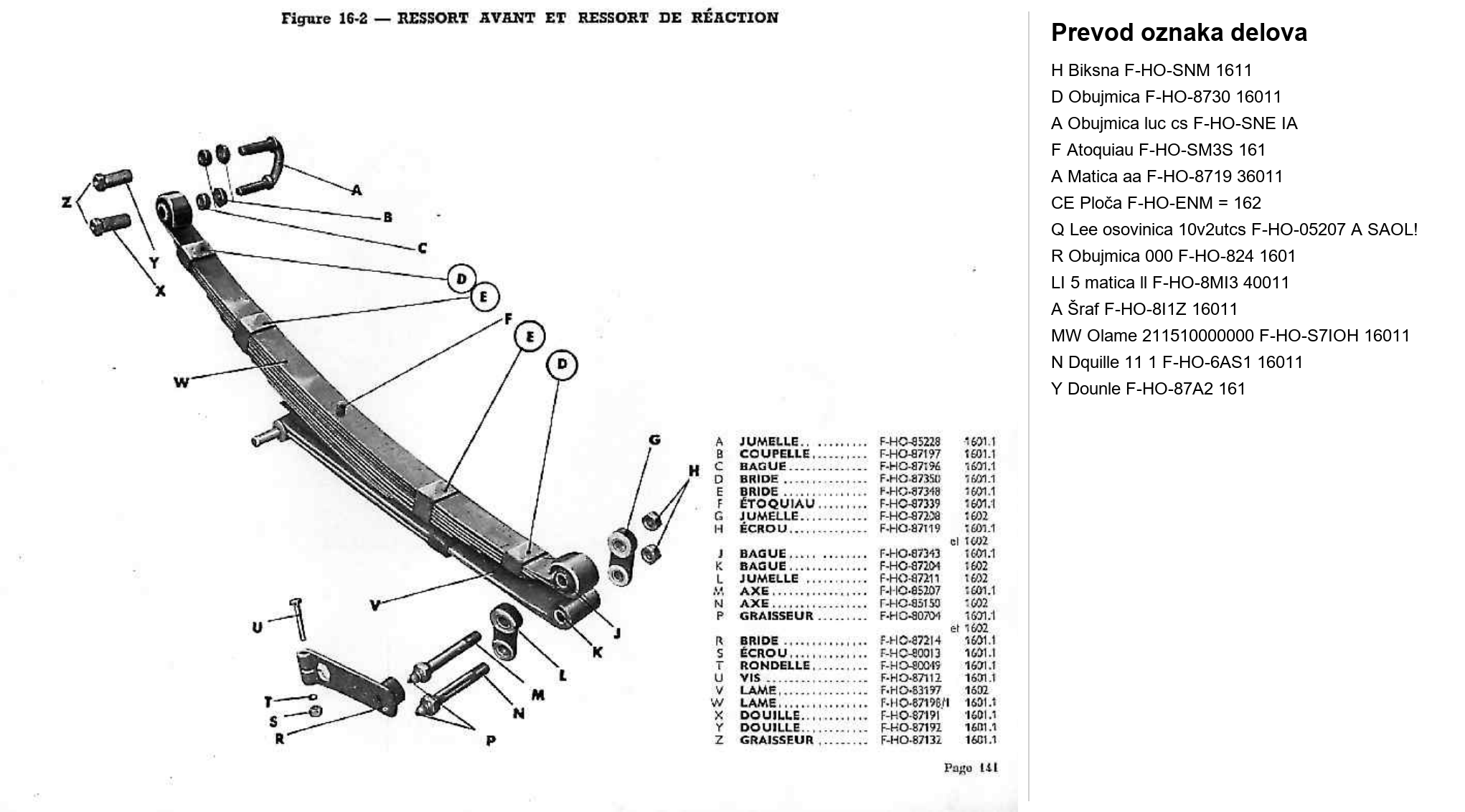

Prednje ogibljenje — raspored

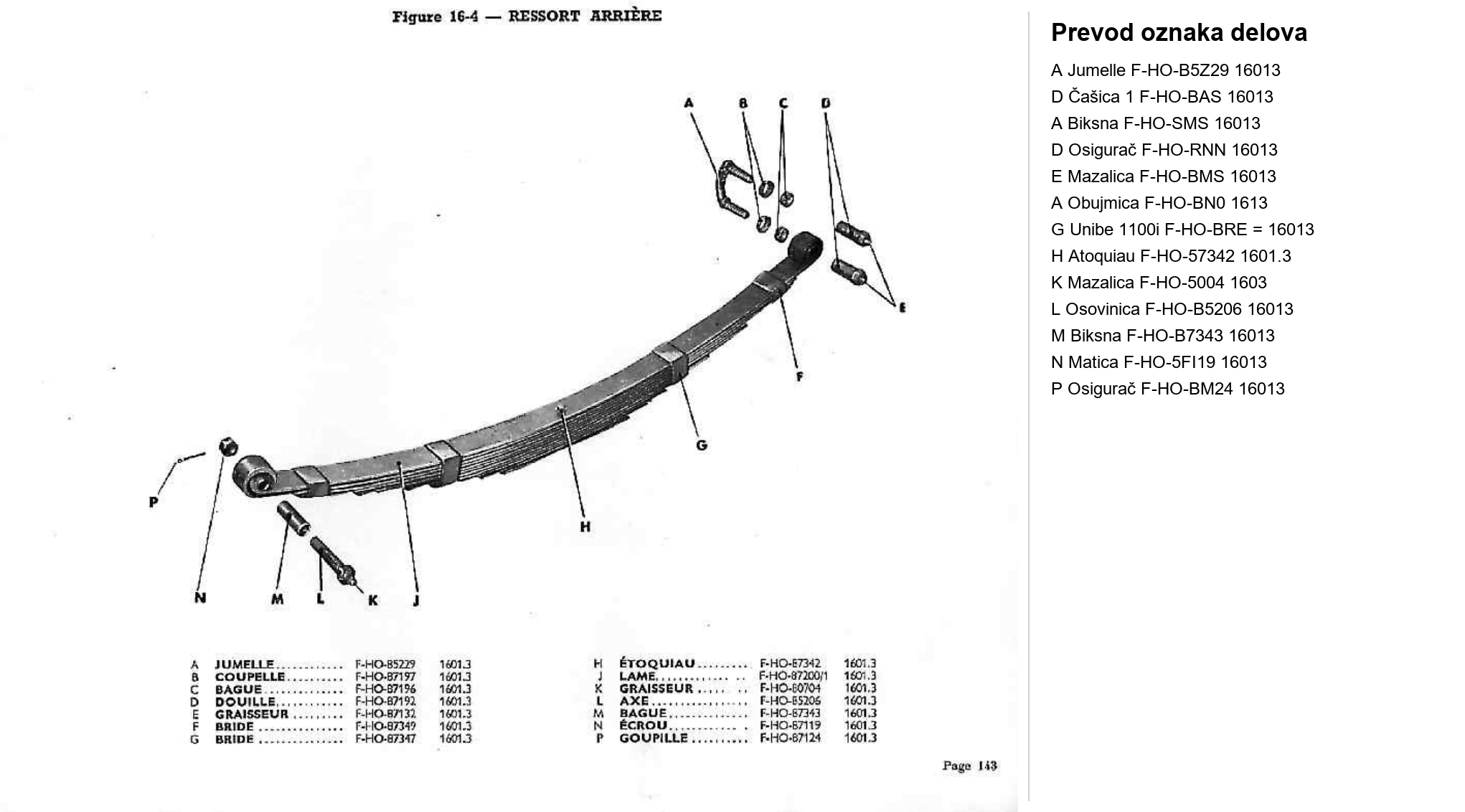

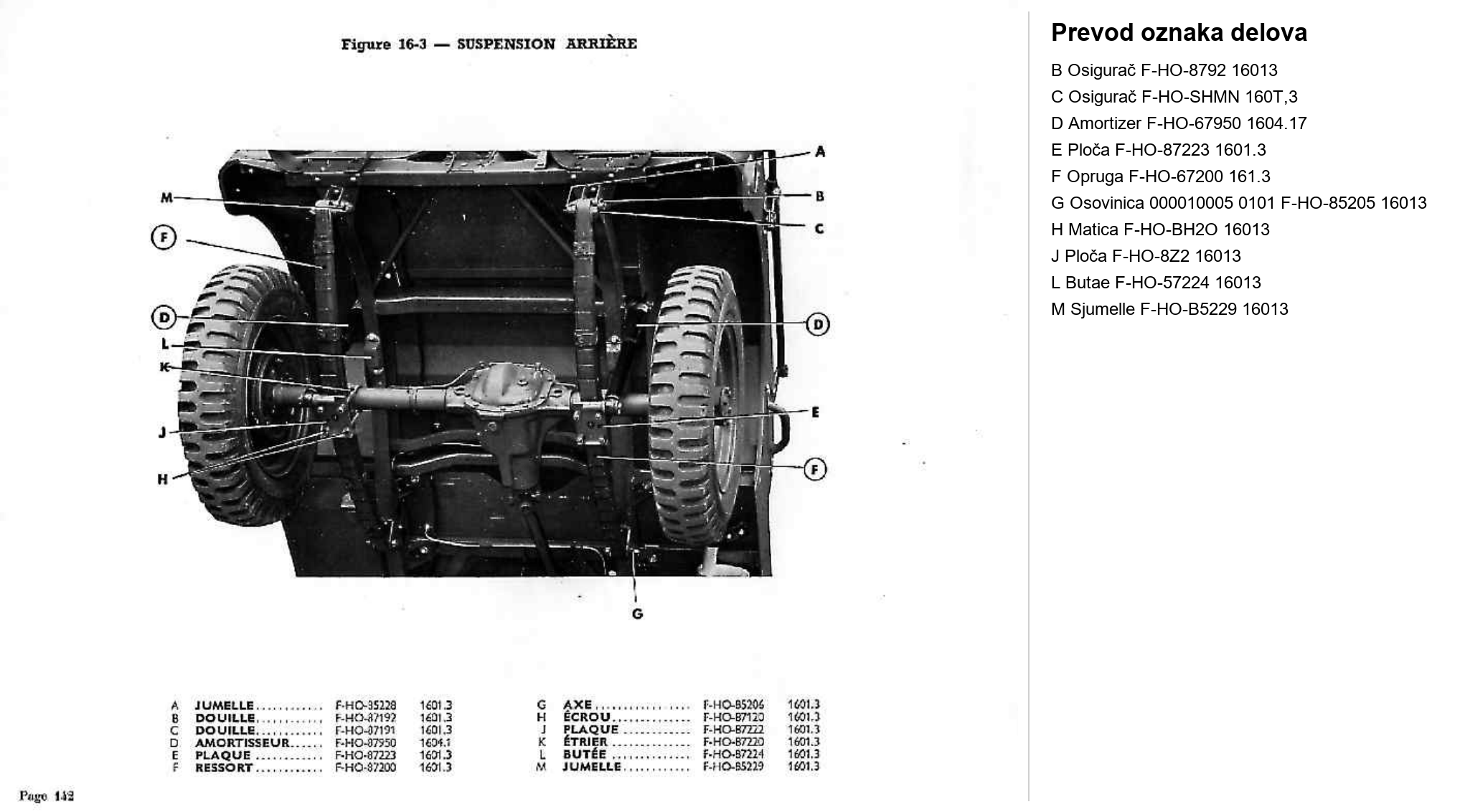

Zadnje ogibljenje — raspored
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
