Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.
Ram — pregled sklopa
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| F | Spring Shackle BracketNosači opruge na ramu | WO-A544Izvor · PDF 238 · Crtež ↑ | A544 ↗chassis · MB |
| N | Spring Pivot BracketNosači opruge na ramu | WO-A500Izvor · PDF 238 · Crtež ↑ | A500 ↗chassis · MB |
| Sklop | Pintle Hook OnlyVučna kuka — sklopBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A593Izvor · PDF 235 · Crtež ↑Ford · GPW5182 | A593 ↗miscellaneous · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

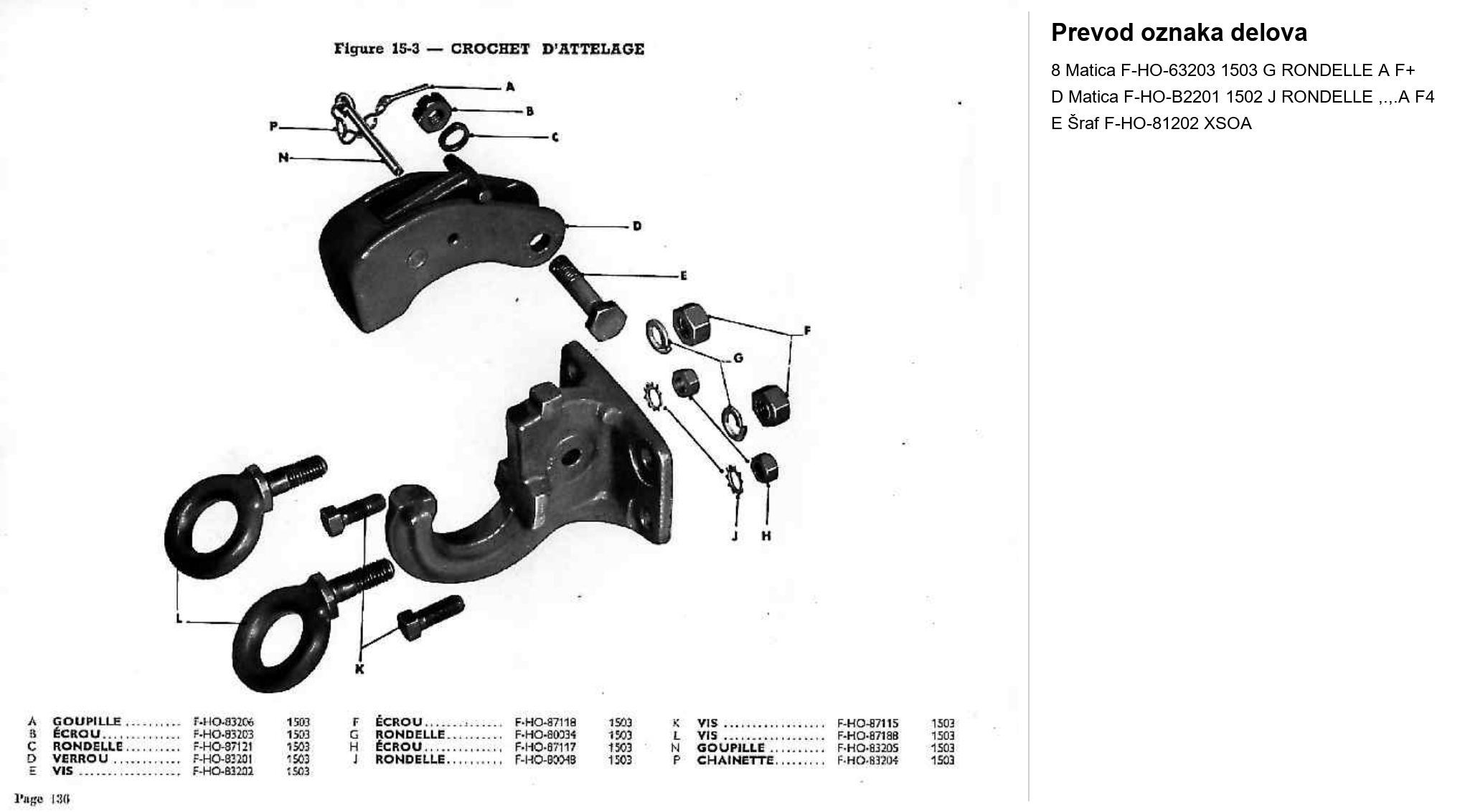

Vučna kuka — sklop

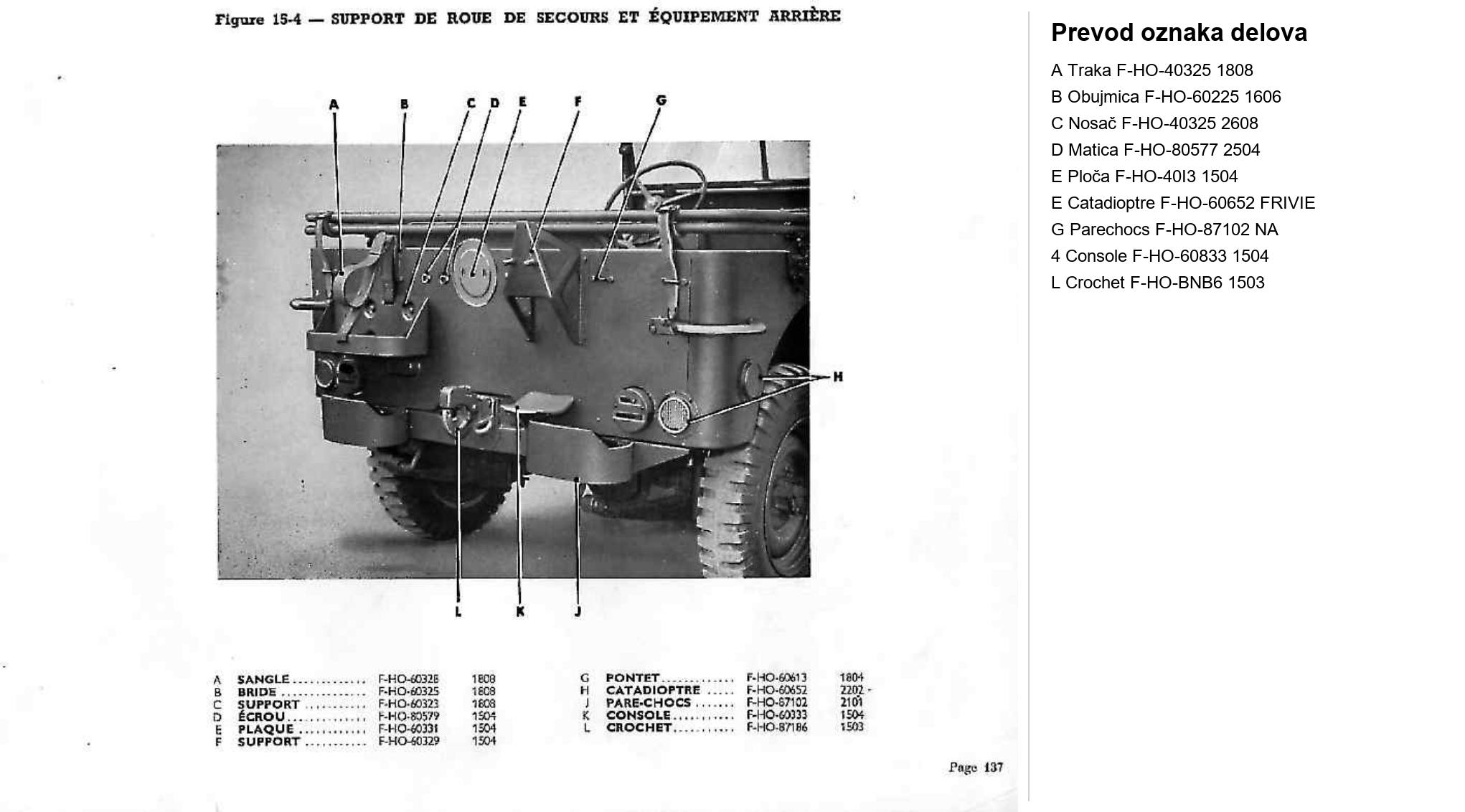

Nosač rezervnog točka
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.

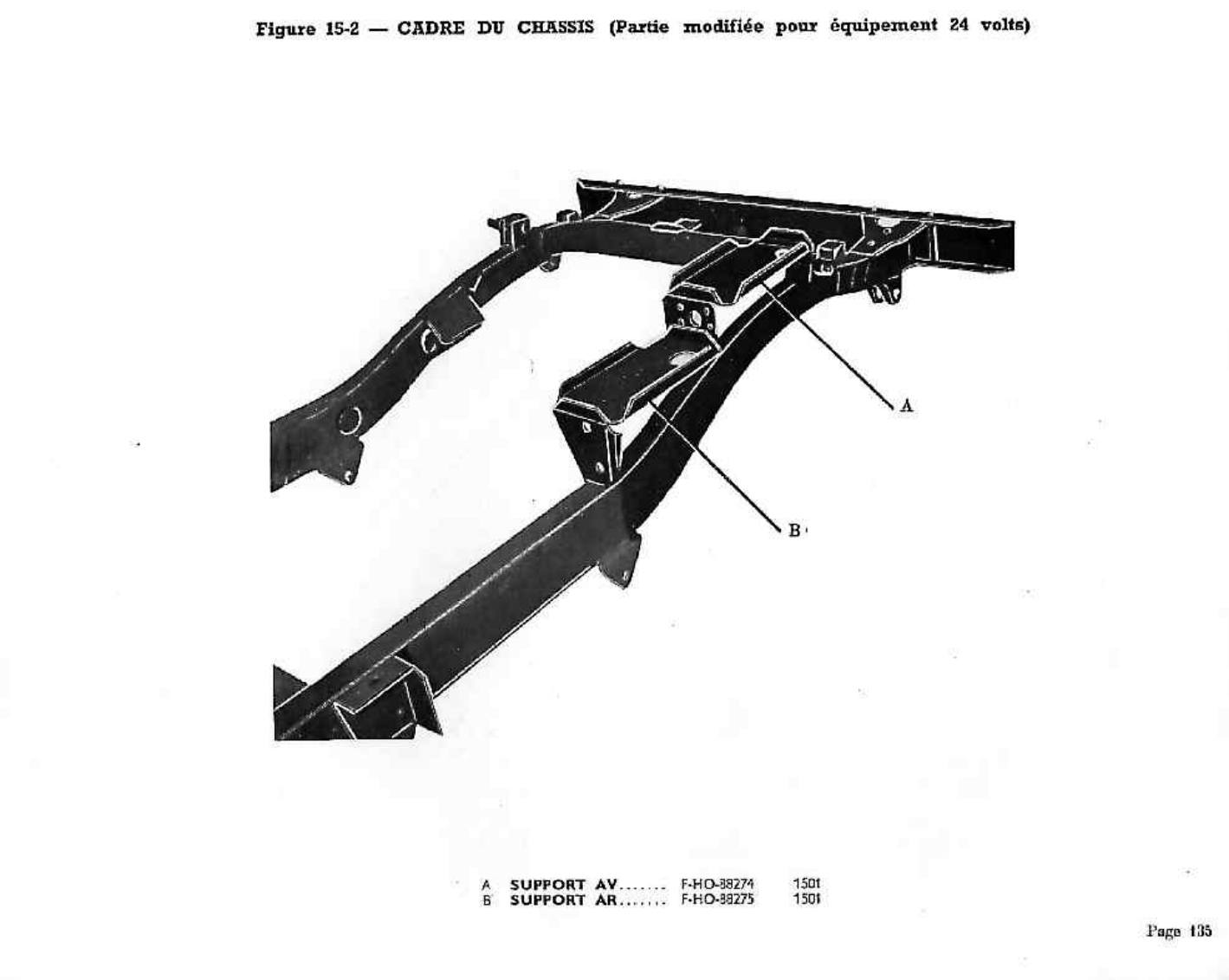

Nosači opruge na ramu
