Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

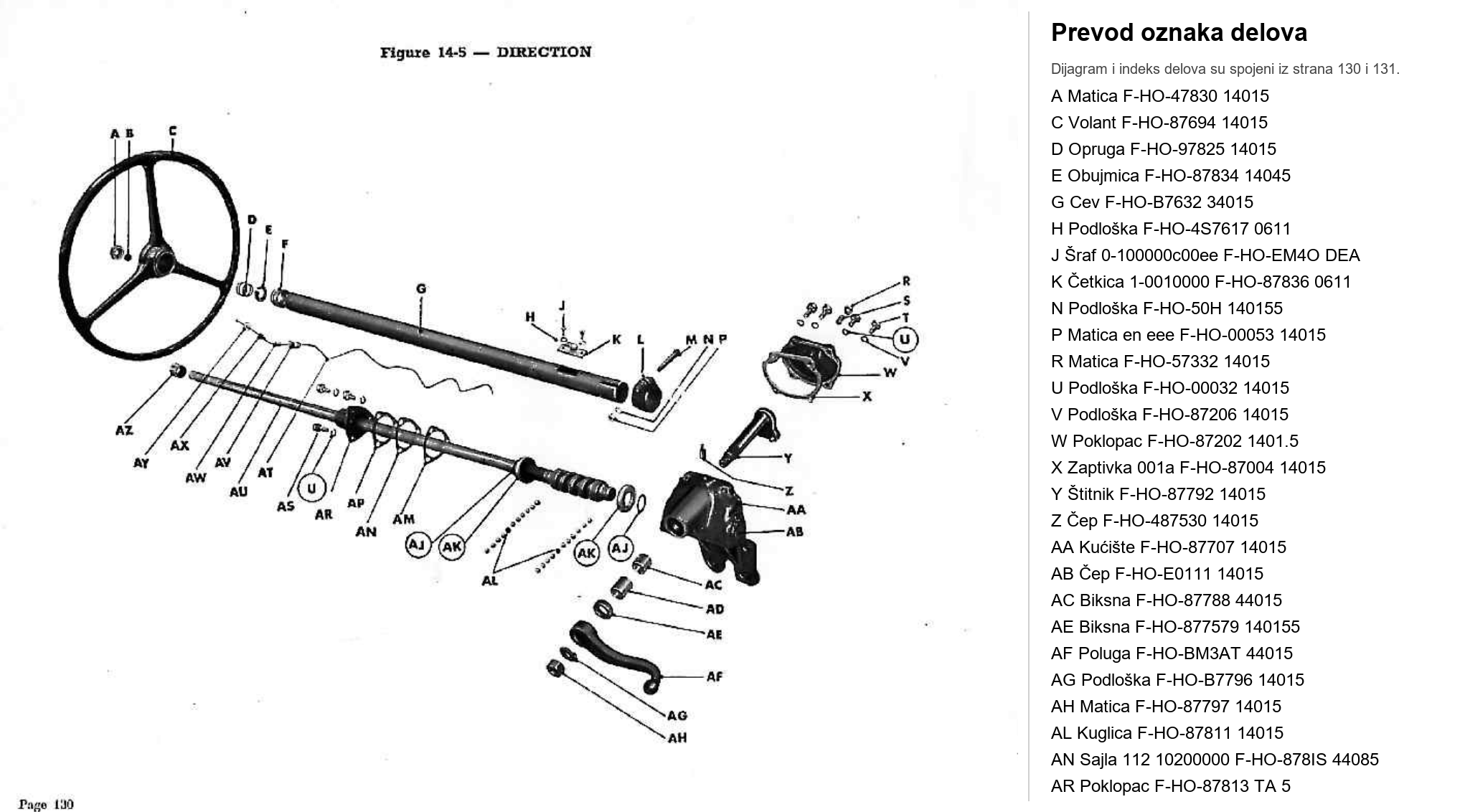

Upravljački mehanizam — eksplodirani crtež
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| F | Horn ButtonUpravljački mehanizam — eksplodirani crtež | RG-450054Izvor · PDF 135 · Crtež ↑ | A 634 ↗electrical · MB |
| S | Steering Tube & CamUpravljački mehanizam — eksplodirani crtež | RG-503308Izvor · PDF 228 · Crtež ↑ | A8838 ↗steering · MB |
| V | Steering Side Cover GasketUpravljački mehanizam — eksplodirani crtež | RG-T129001Izvor · PDF 227 · Crtež ↑ | 639119 ↗steering · MB |
| AB | Sector Shaft Inner BushingUpravljački mehanizam — eksplodirani crtež | RG-063011Izvor · PDF 226 · Crtež ↑ | 639090 ↗steering · MB |
| AC | Sector Shaft Outer BushingUpravljački mehanizam — eksplodirani crtež | RG-063012Izvor · PDF 226 · Crtež ↑ | 639091 ↗steering · MB |
| AK | Horn RingUpravljački mehanizam — eksplodirani crtež | RG-063991Izvor · PDF 136 · Crtež ↑ | A 747 ↗electrical · MB |
| AL | Horn Wire BrushUpravljački mehanizam — eksplodirani crtež | RG-032087Izvor · PDF 135 · Crtež ↑ | A 302 ↗electrical · MB |
| AD | Steering Gear ArmUpravljački mehanizam — eksplodirani crtež | WO-A1116Izvor · PDF 225 · Crtež ↑ | A1116 ↗steering · MB |
| U | Steering Sector ShaftUpravljački mehanizam — eksplodirani crtež | RG-7698-4 5/8Izvor · PDF 228 · Crtež ↑ | A745 ↗steering · MB |
| Sklop | Sklop spone upravljačaUzdužna spona upravljačaStariji sklop spone upravljača; zamenjen brojem A8250. Nije broj vratila menjača A519. | WO-A619Izvor · PDF 224 · Crtež ↑ | A619 ↗steering · dopuna iz ORD 9 |
| Sklop | Steering Bell CrankPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 171 | WO-A8249Izvor · PDF 223 · Crtež ↑Ford · GPW3131B | A8249 ↗steering · MB |
| Sklop | Steering Tie Rod LeftPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 171 | WO-A1709Izvor · PDF 225 · Crtež ↑Ford · GPW3282 | A1709 ↗steering · MB |
| Sklop | Steering Tie Rod RightPrednji most, rukavci i pripadajući deloviDesna cev spone upravljača. Nije istoimeni nosač rama sa crteža druge grupe. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 171 | WO-A1705Izvor · PDF 225 · Crtež ↑Ford · GPW3281 | A1705 ↗steering · MB |
| Sklop | Bell Crank Shaft Lock PinPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 171 | WO-A856Izvor · PDF 224 · Crtež ↑Ford · GPW3166 | A856 ↗steering · MB |
| Sklop | Drag Link Dust CoverUzdužna spona upravljačaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A622Izvor · PDF 223 · Crtež ↑Ford · GPW3332A | A622 ↗steering · MB |
| Sklop | Ball Seat SpringUzdužna spona upravljačaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-630754Izvor · PDF 225 · Crtež ↑Ford · GPW3327 | 630754 ↗steering · MB |
| Sklop | Tie Rod Assembly LeftPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 171 | WO-A1708Izvor · PDF 224 · Crtež ↑Ford · GPW3279 | A1708 ↗steering · MB |
| Sklop | Tie Rod Assembly RightPrednji most, rukavci i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 171 | WO-A1704Izvor · PDF 224 · Crtež ↑Ford · GPW3280 | A1704 ↗steering · MB |
| Sklop | Adjusting Plug LargeUzdužna spona upravljačaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-630756Izvor · PDF 224 · Crtež ↑Ford · GPW3323 | 630756 ↗steering · MB |
| Sklop | Adjusting Plug SmallUzdužna spona upravljačaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-630757Izvor · PDF 224 · Crtež ↑Ford · GPW3328 | 630757 ↗steering · MB |
| Sklop | Ball Seat Spring PlugUzdužna spona upravljačaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-630753Izvor · PDF 224 · Crtež ↑Ford · GPW3326 | 630753 ↗steering · MB |
| Sklop | Ball SeatUzdužna spona upravljačaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-630755Izvor · PDF 224 · Crtež ↑Ford · GPW3320 | 630755 ↗steering · MB |
| Sklop | Steering Gear AssemblyUpravljački mehanizam — eksplodirani crtež | WO-A1239Izvor · PDF 227 · Crtež ↑Ford · GPW3504 | A1239 ↗steering · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

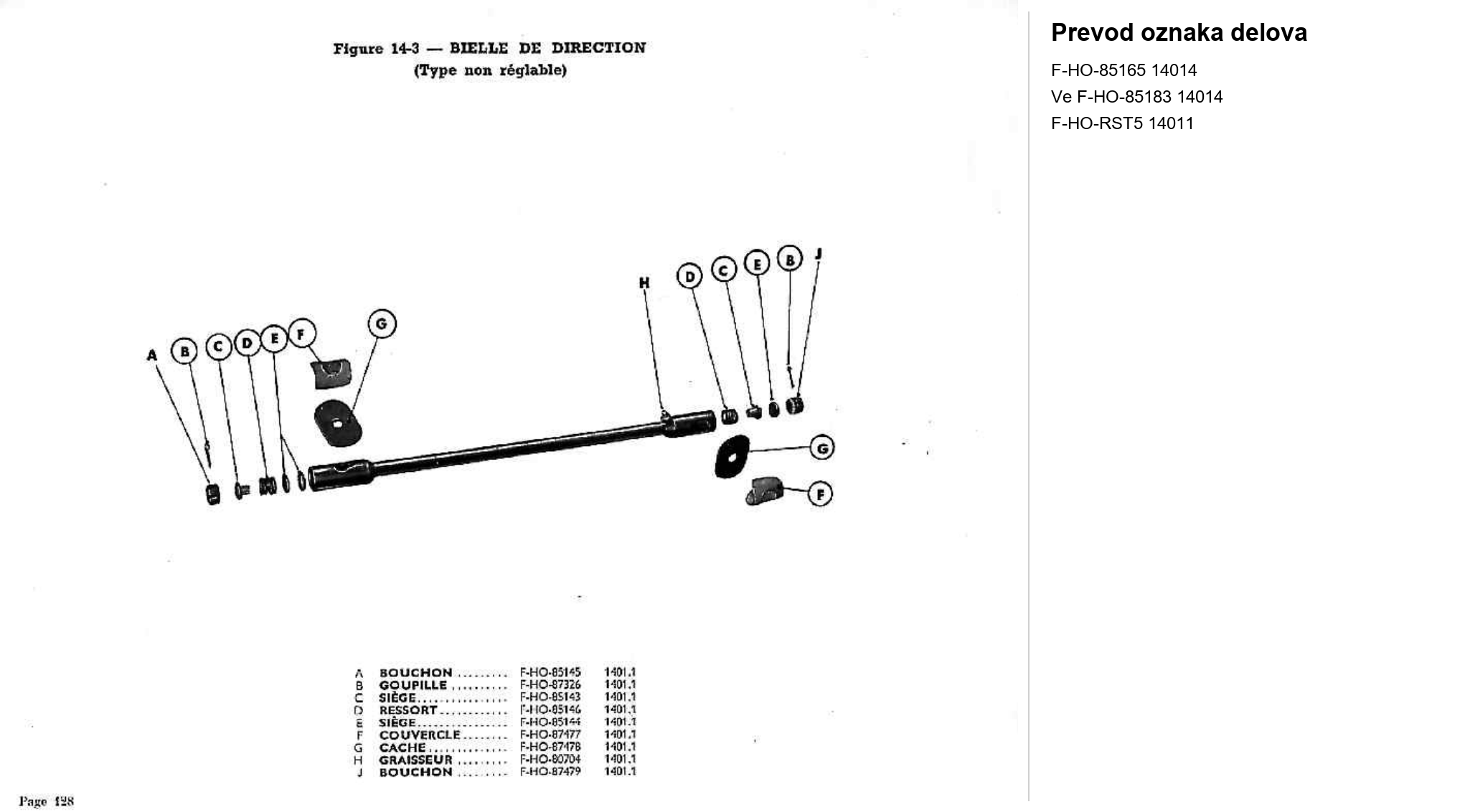

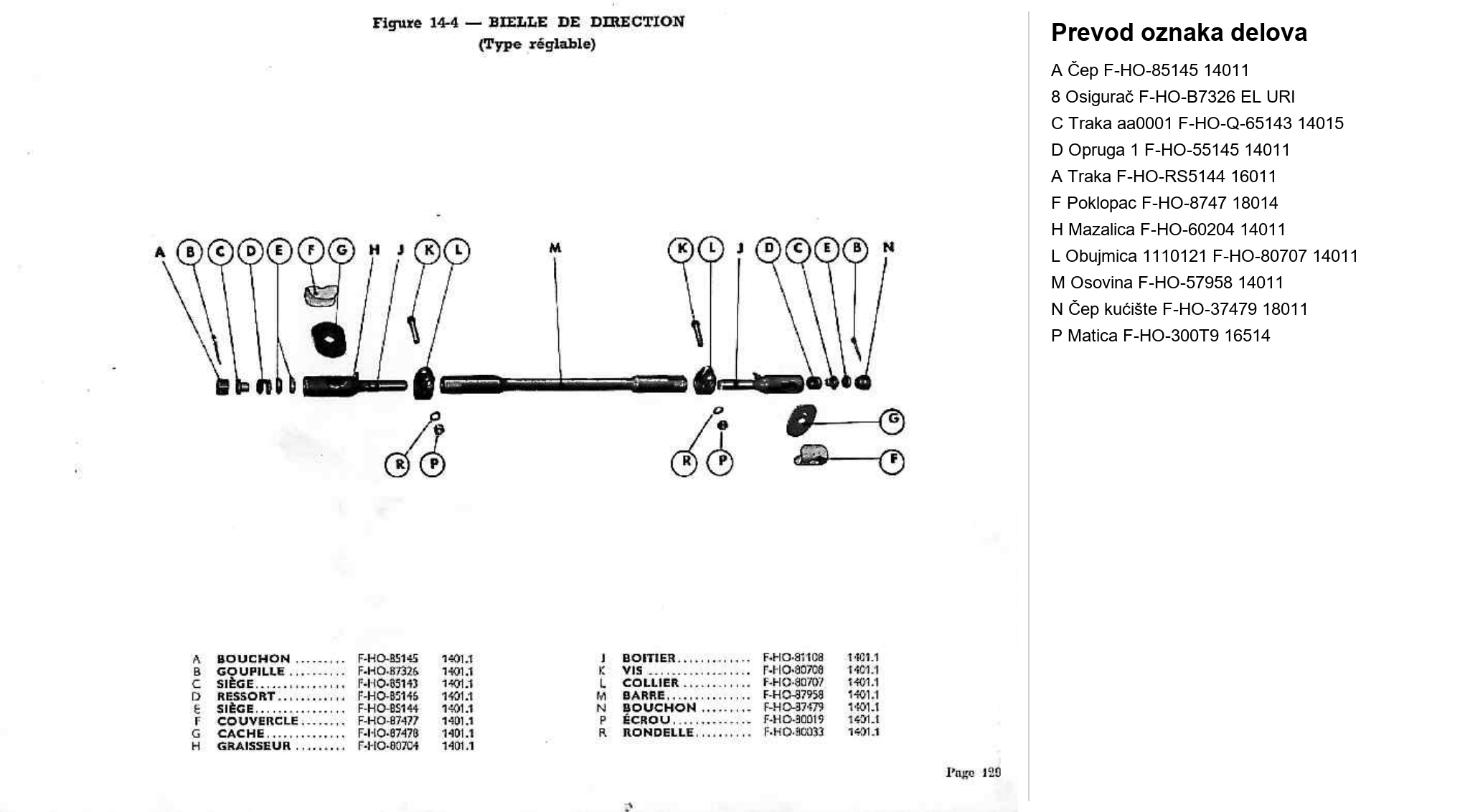

Uzdužna spona upravljača
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.

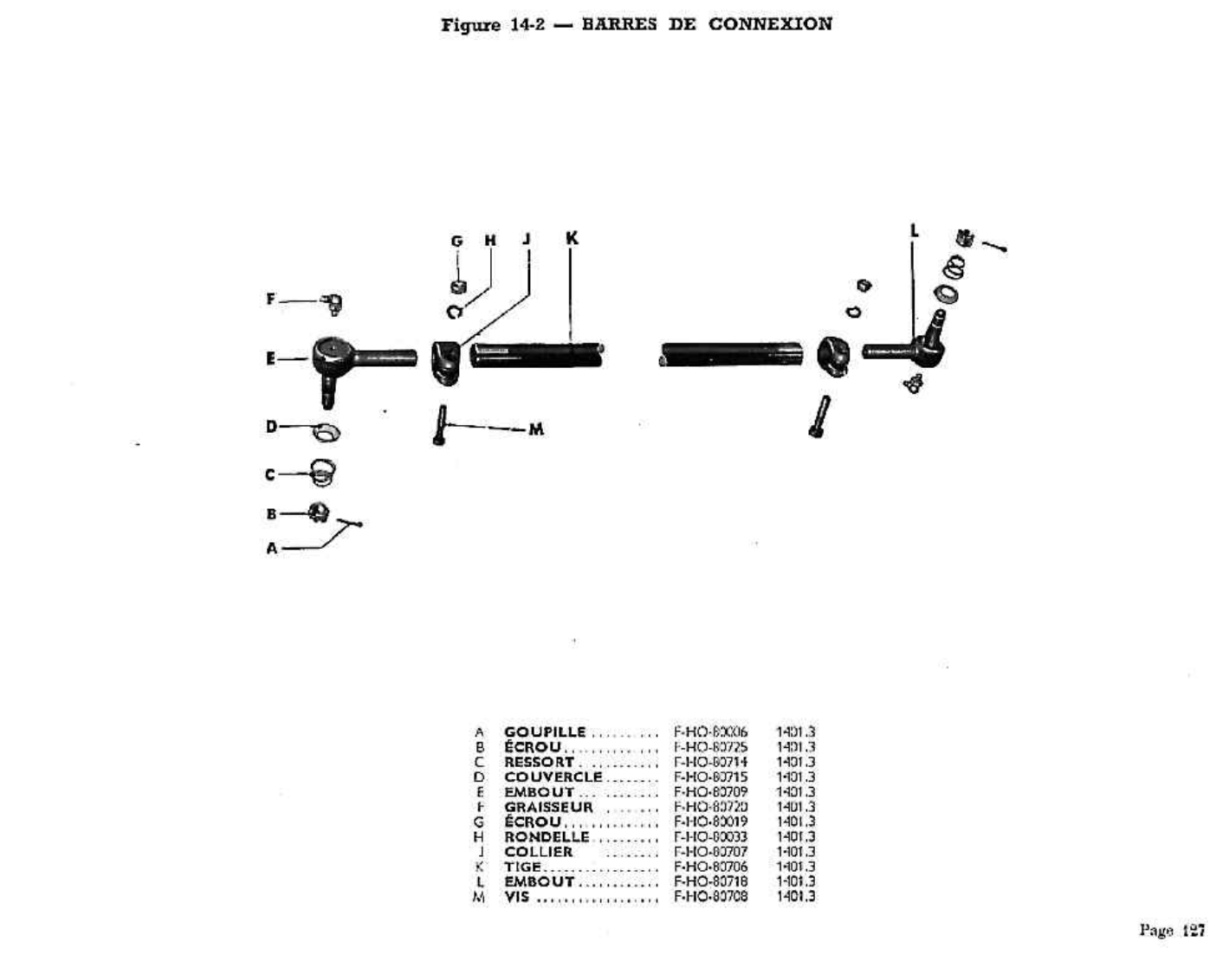

Prednji most, rukavci i pripadajući delovi
Originalni ORD · PDF 171
