Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

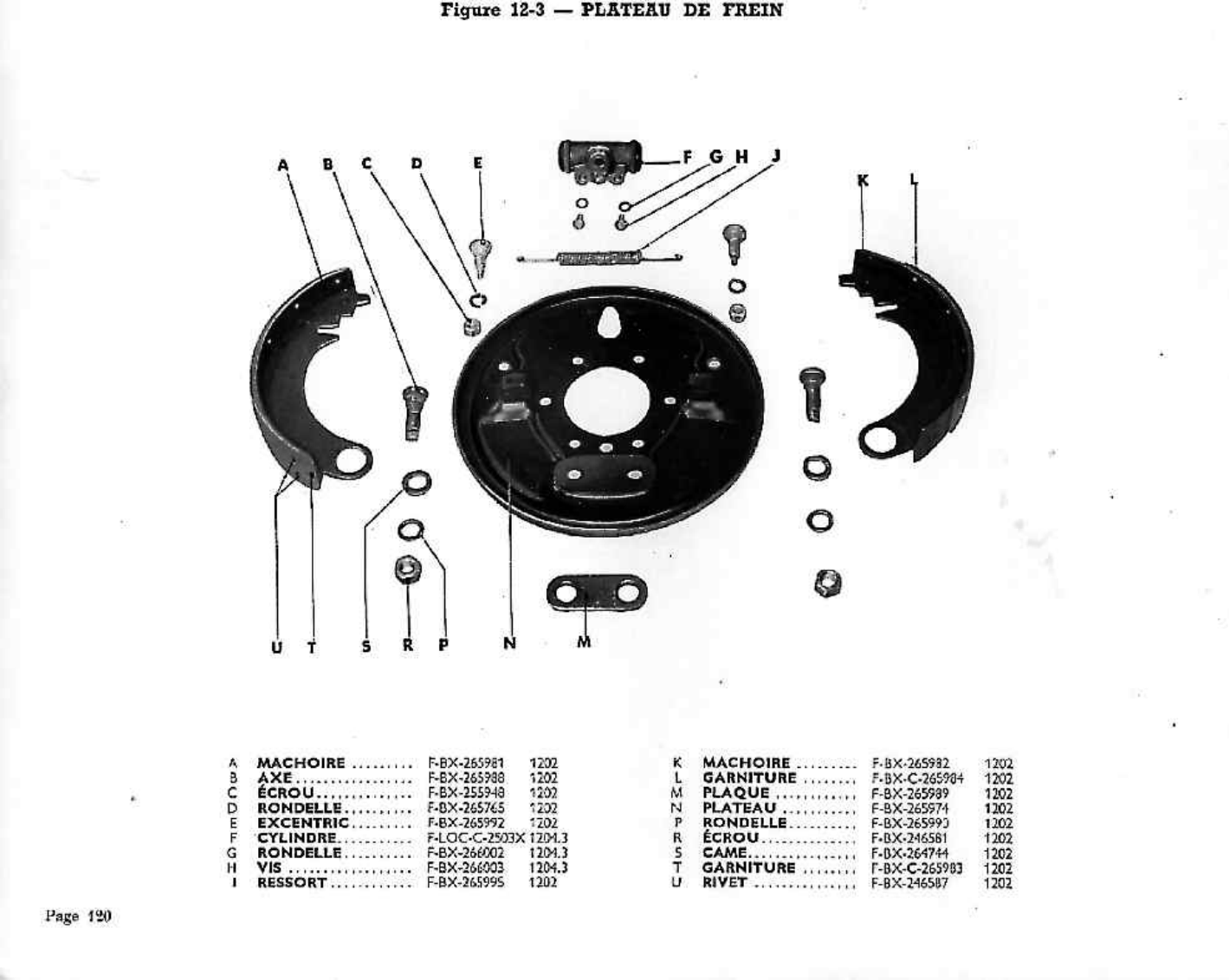

Kočnica točka
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| B | Brake Anchor PinKočnica točka | BX-39953Izvor · PDF 210 · Crtež ↑ | 637899 ↗brake system · MB |
| C | Brake Shoe EccentricKočnica točka | BX-45771Izvor · PDF 209 · Crtež ↑ | A754 ↗brake system · MB |
| K | Brake Anchor Pin CamKočnica točka | BX-41876Izvor · PDF 209 · Crtež ↑ | 637900 ↗brake system · MB |
| F | Brake Shoe Return Spring Cylinder EndKočnica točka | BX-41545Izvor · PDF 210 · Crtež ↑ | 637905 ↗brake system · MB |
| — | Front Brake Cylinder BootRadni kočioni cilindarRazlika izvora: ORD 9 ovde navodi manžetnu zadnjeg cilindra, a postojeća tabela prednjeg. Proveriti dimenzije i izvedbu. | LO-FC5994Izvor · PDF 214 · Crtež ↑ | 637546 ↗brake system · MB |
| B | Front Brake Cylinder PistonRadni kočioni cilindar | LO-FC5997Izvor · PDF 214 · Crtež ↑ | 637577 ↗brake system · MB |
| F | Front Brake Cylinder CupRadni kočioni cilindar | LO-FC1499Izvor · PDF 214 · Crtež ↑ | 637579 ↗brake system · MB |
| N | Emergency Brake DrumRučna kočnica — spoljašnji tip | SP-20B62Izvor · PDF 204 · Crtež ↑ | A1002 ↗brake system · MB |
| F | Brake Shoe EccentricRazvod kočionih cevi — nastavak | BX-45771Izvor · PDF 209 · Crtež ↑ | A754 ↗brake system · MB |
| G | Sajla prednje ručne kočniceRazvod kočionih cevi — nastavakIspravljena zamena brojeva u ranijoj MB tabeli. Originalni ORD potvrđuje broj i opis; prethodni unos ostaje naveden u katalogu.Prikaz detalja · PDF 201 | WO-A1241Izvor · PDF 202 · Crtež ↑ | A1241 ↗ |
| K | Ručica ručne kočnice sa zapinjačemRazvod kočionih cevi — nastavakIspravljena zamena brojeva u ranijoj MB tabeli. Originalni ORD potvrđuje broj i opis; prethodni unos ostaje naveden u katalogu.Prikaz detalja · PDF 201 | WO-A1242Izvor · PDF 202 · Crtež ↑ | A1242 ↗ |
| Q | Emergency Brake DrumRazvod kočionih cevi — nastavak | SP-20B62Izvor · PDF 204 · Crtež ↑ | A1002 ↗brake system · MB |
| AF | Brake Anchor PinRazvod kočionih cevi — nastavak | BX-39953Izvor · PDF 210 · Crtež ↑ | 637899 ↗brake system · MB |
| Sklop | Hand Brake Adjusting BracketRučna kočnica — unutrašnji tipBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A10330Izvor · PDF 206 · Crtež ↑Ford · GPW2606 | A10330 ↗brake system · MB |
| Sklop | Rear Brake Cylinder PistonRadni kočioni cilindarBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A6113Izvor · PDF 215 · Crtež ↑Ford · GPW2196 | A6113 ↗brake system · MB |
| Sklop | Rear Brake Cylinder SpringRadni kočioni cilindarBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-637545Izvor · PDF 215 · Crtež ↑ | 637545 ↗brake system · MB |
| Sklop | Rear Brake Cylinder CupRadni kočioni cilindarManžetna zadnjeg radnog cilindra; proveriti prečnik cilindra prema originalnoj tabeli. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A6116Izvor · PDF 214 · Crtež ↑Ford · GPW2201 | A6116 ↗brake system · MB |
| D | Brake Tube TeeOriginalni pregled sklopova MB/GPW | WO-637432Izvor · PDF 188 · Crtež ↑ | 637432 ↗brake system · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

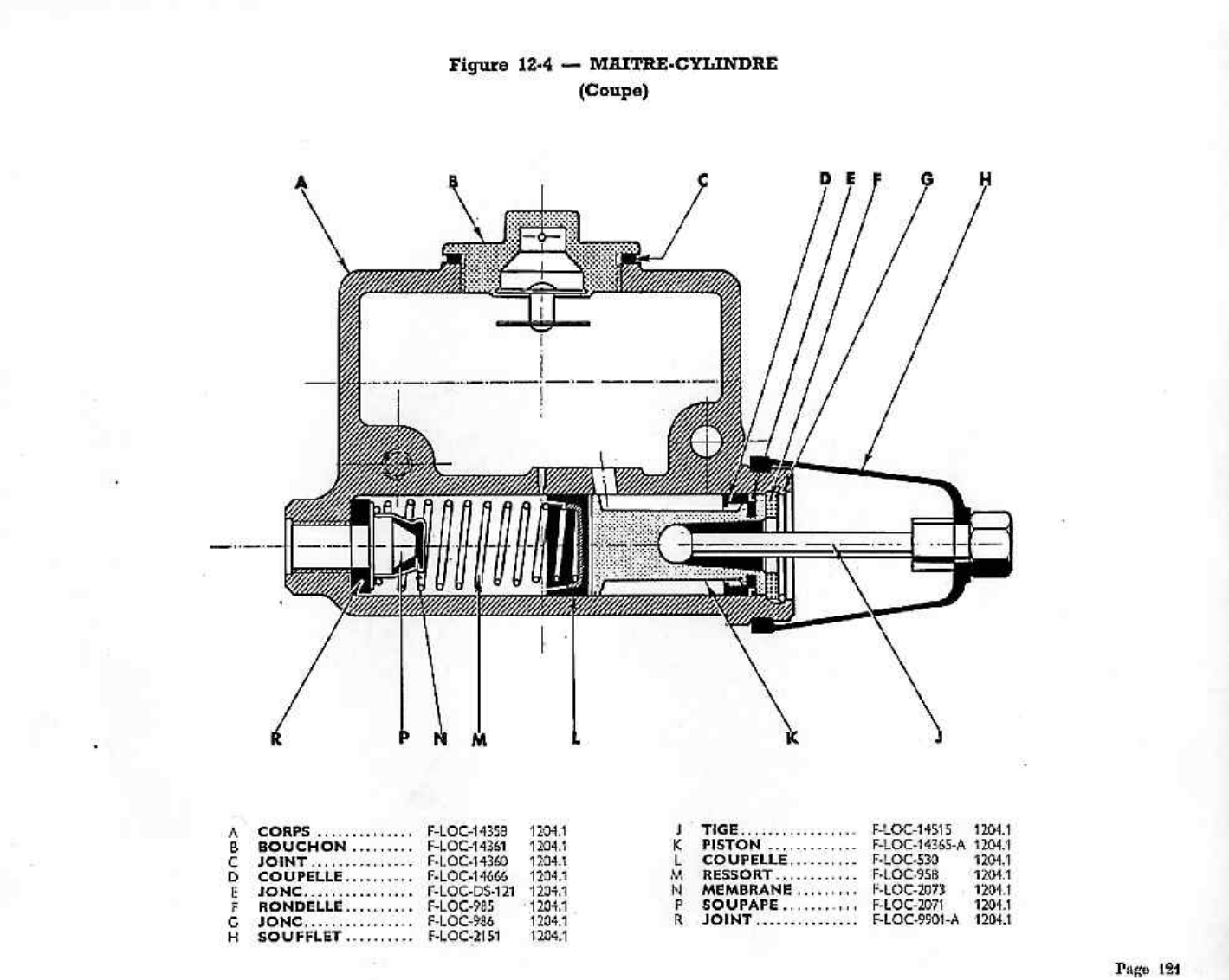

Glavni kočioni cilindar

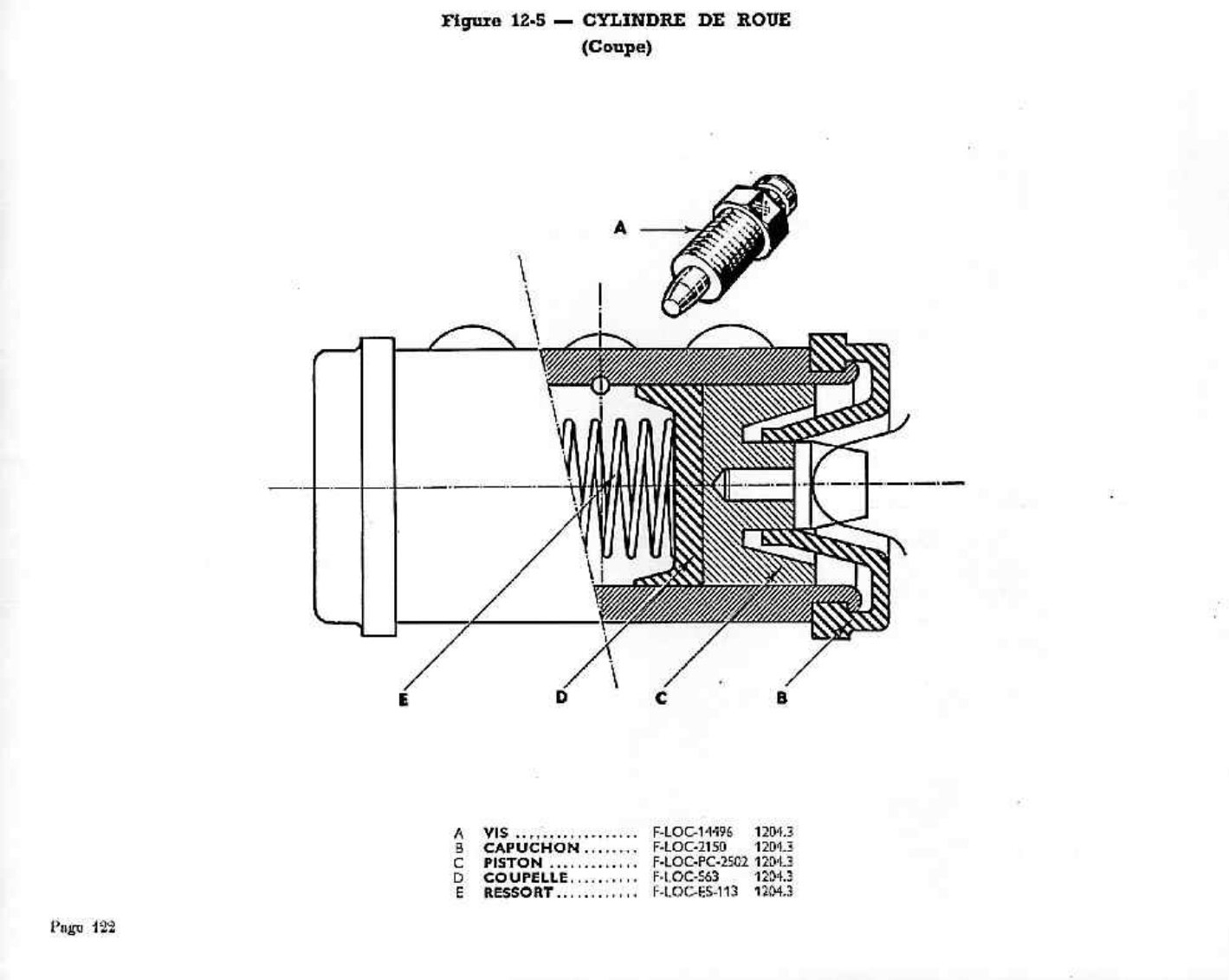

Radni kočioni cilindar

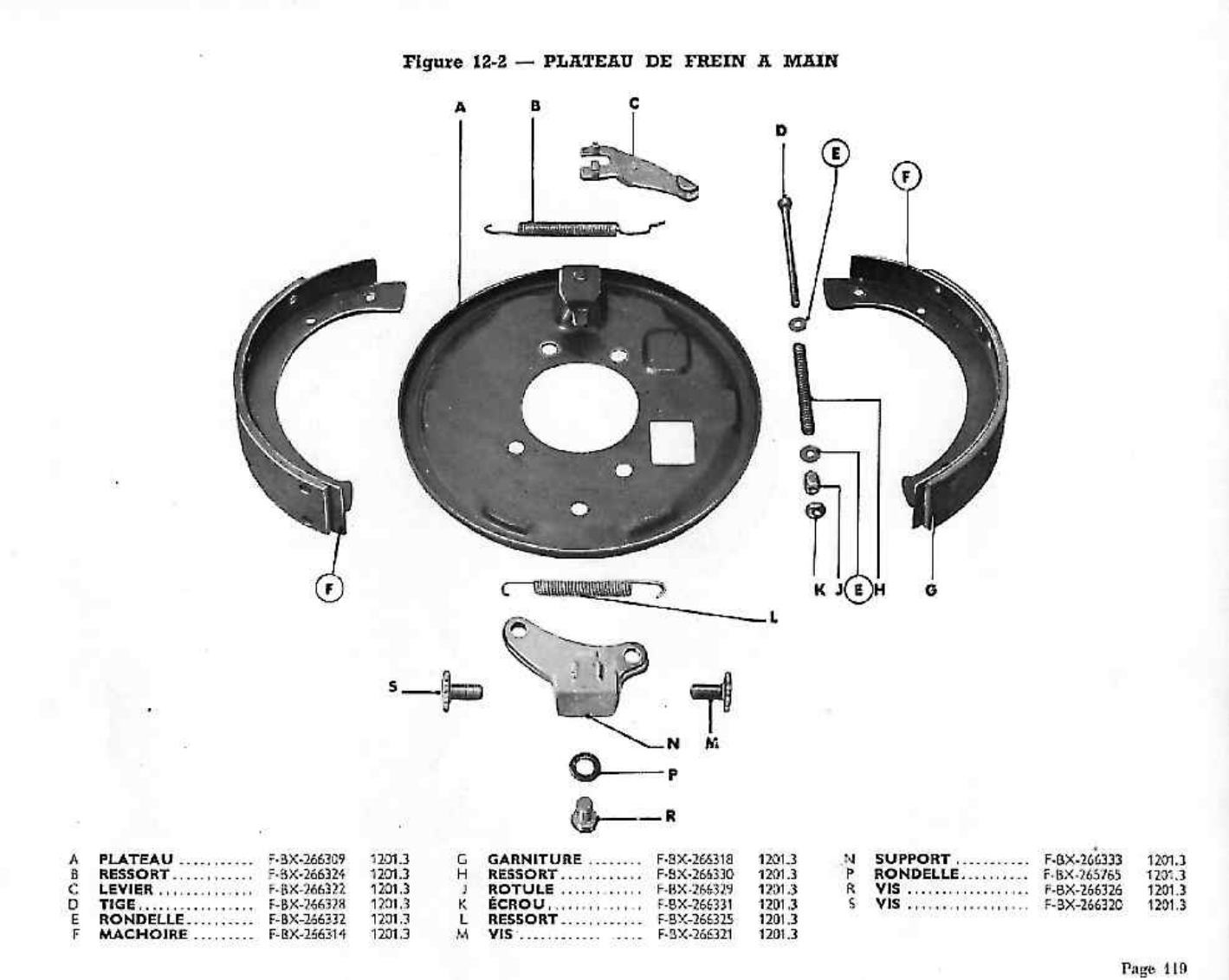

Ručna kočnica — spoljašnji tip
Ručna kočnica — unutrašnji tip

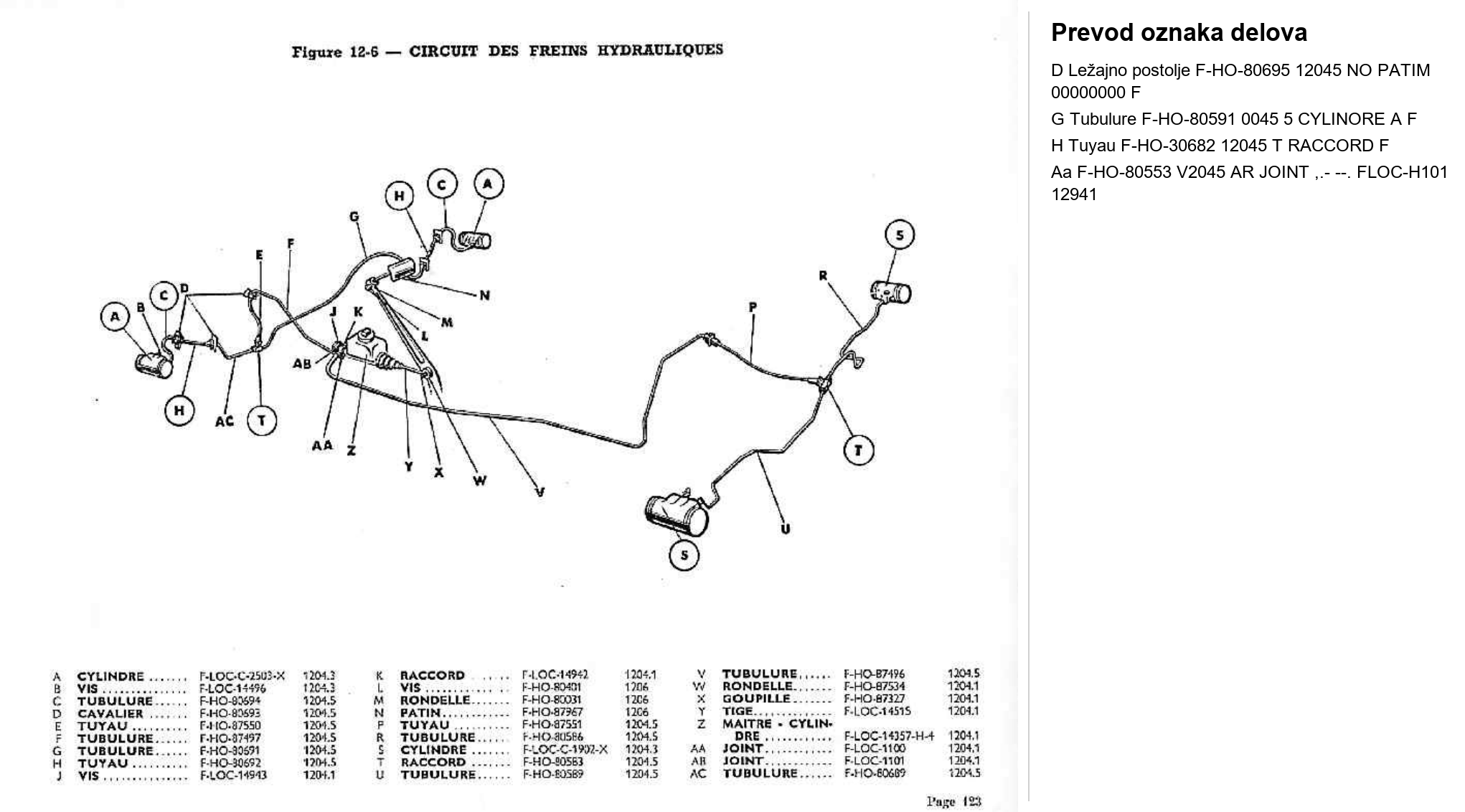

Razvod kočionih cevi
Razvod kočionih cevi — nastavak
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
Originalni pregled sklopova MB/GPW
Originalni ORD · PDF 157
