Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.
Generator 6 V — ležajna varijanta
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| F | Headlamp Wire LeftRasveta 6 V | WO-A1362Izvor · PDF 98 · Crtež ↑ | A 1362 ↗electrical · MB |
| H | Headlamp DoorRasveta 6 V | CB-8523Izvor · PDF 131 · Crtež ↑ | A 1036 ↗electrical · MB |
| R | Engine Ground StrapElektrična instalacija | WO-A1098Izvor · PDF 99 · Crtež ↑ | A 1098 ↗instrument · MB |
| V | Battery to Starter Switch CableElektrična instalacija | WO-A 1452Izvor · PDF 99 · Crtež ↑ | A 1452 ↗instrument · MB |
| Sklop | Starter Assembly 6 Volt AutoliteElektropokretač 6 VKompletan elektropokretač 6 V; proveriti izvedbu. | WO-A1245Izvor · PDF 119 · Crtež ↑ | A 1245 ↗electrical · MB |

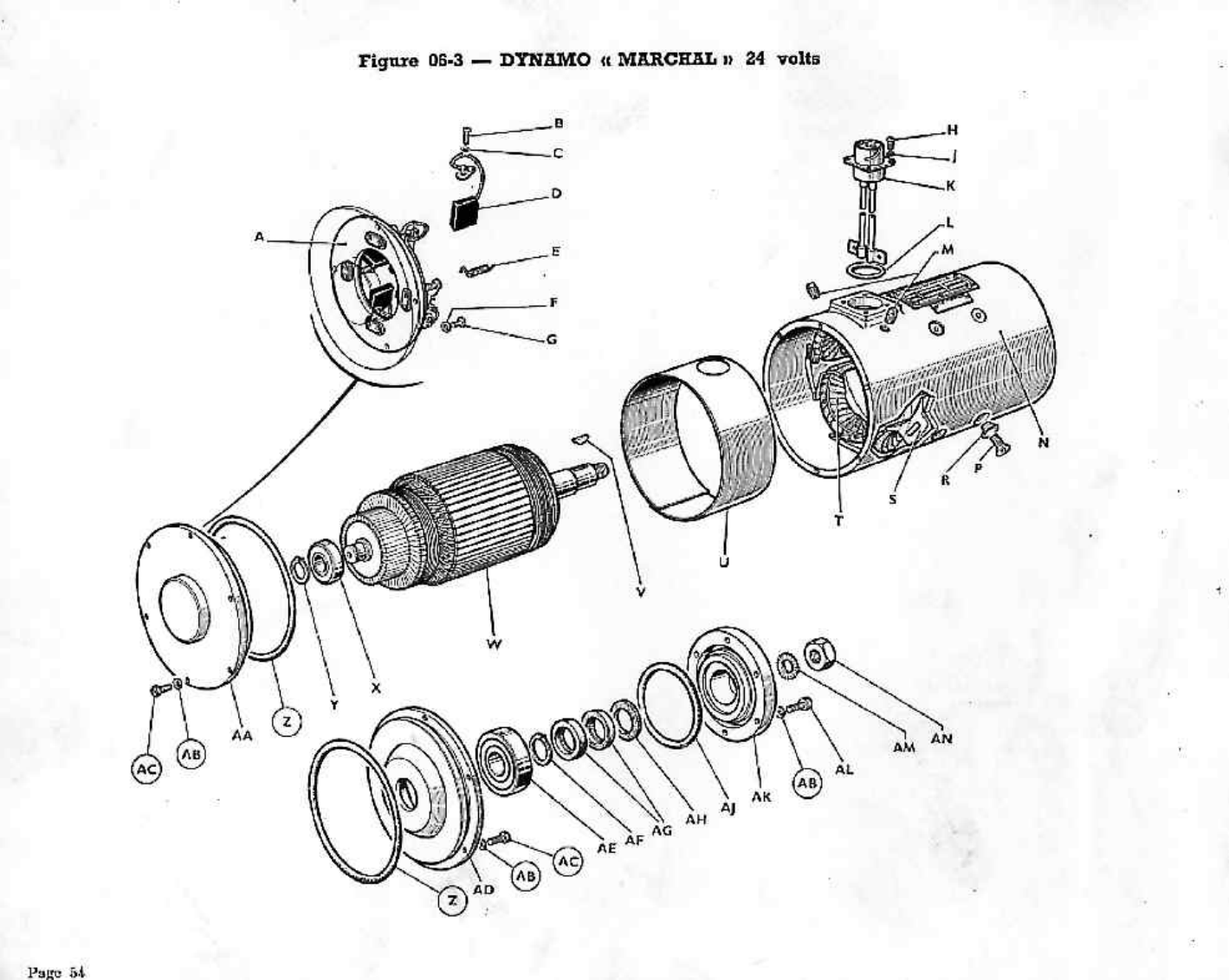

| Sklop | Generator 6V AutoliteGenerator 6 V — ležajna varijantaKompletan generator 6 V; prikazane izvedbe proveriti prema ugrađenom generatoru. | WO-A5992Izvor · PDF 103 · Crtež ↑ | A 5992 ↗electrical · MB |
| Sklop | Generator Support InsulatorGenerator 6 V — ležajna varijantaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A1395Izvor · PDF 104 · Crtež ↑Ford · GPW10178 | A 1395 ↗electrical · MB |
| Sklop | Generator Support BoltGenerator 6 V — ležajna varijantaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A1397Izvor · PDF 104 · Crtež ↑ | A 1397 ↗electrical · MB |
| Sklop | Headlamp Wire RightElektrična instalacijaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A1363Izvor · PDF 131 · Crtež ↑Ford · GPW13075 | A 1363 ↗electrical · MB |
| Sklop | Dimmer SwitchElektrična instalacijaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-638979Izvor · PDF 130 · Crtež ↑Ford · GPW13532 | 638979 ↗electrical · MB |
| Sklop | Starting SwitchElektropokretač 6 VRanija izvedba prekidača elektropokretača; ORD 9 navodi kasniju zamenu. Proveriti ugrađeni tip. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A7225Izvor · PDF 120 · Crtež ↑ | A 7225 ↗electrical · MB |

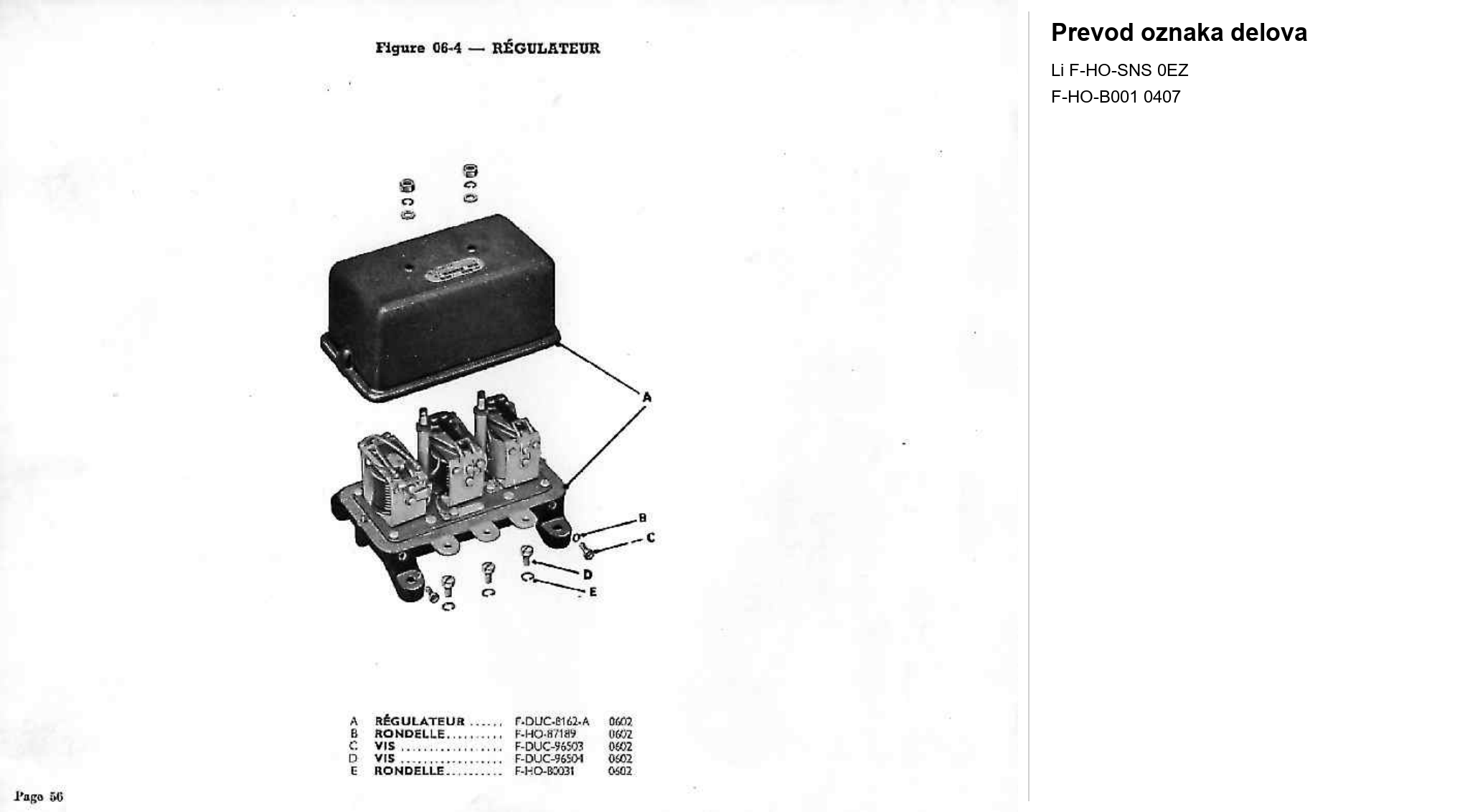

| Sklop | Voltage Regulator 6 Volt AutoliteGenerator 6 V — ležajna varijantaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana.Prikaz detalja · PDF 94 | WO-A15255Izvor · PDF 113 · Crtež ↑Ford · GPW10505C | A 15255 ↗electrical · MB |
| Sklop | Ignition SwitchElektrična instalacijaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A6811Izvor · PDF 126 · Crtež ↑Ford · GPW3686B | A 6811 ↗electrical · MB |
| Sklop | Starting Motor Shaft BushingElektropokretač 6 VBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-639734Izvor · PDF 116 · Crtež ↑Ford · GPW11134 | 639734 ↗engine · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.
Generator 6 V — nastavak
Generator 6 V — varijanta sa čaurom
Generator sa čaurom — nastavak

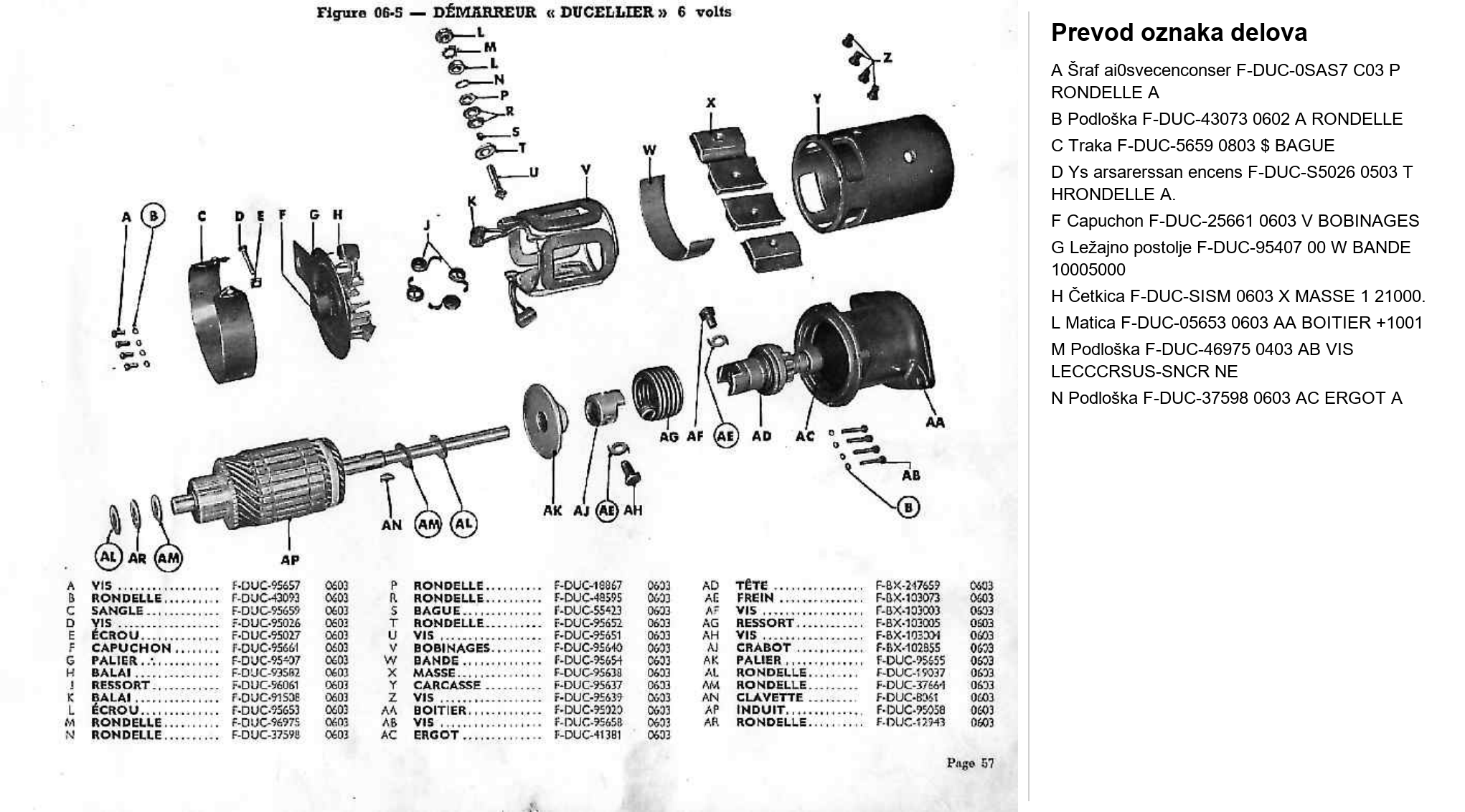

Elektropokretač 6 V

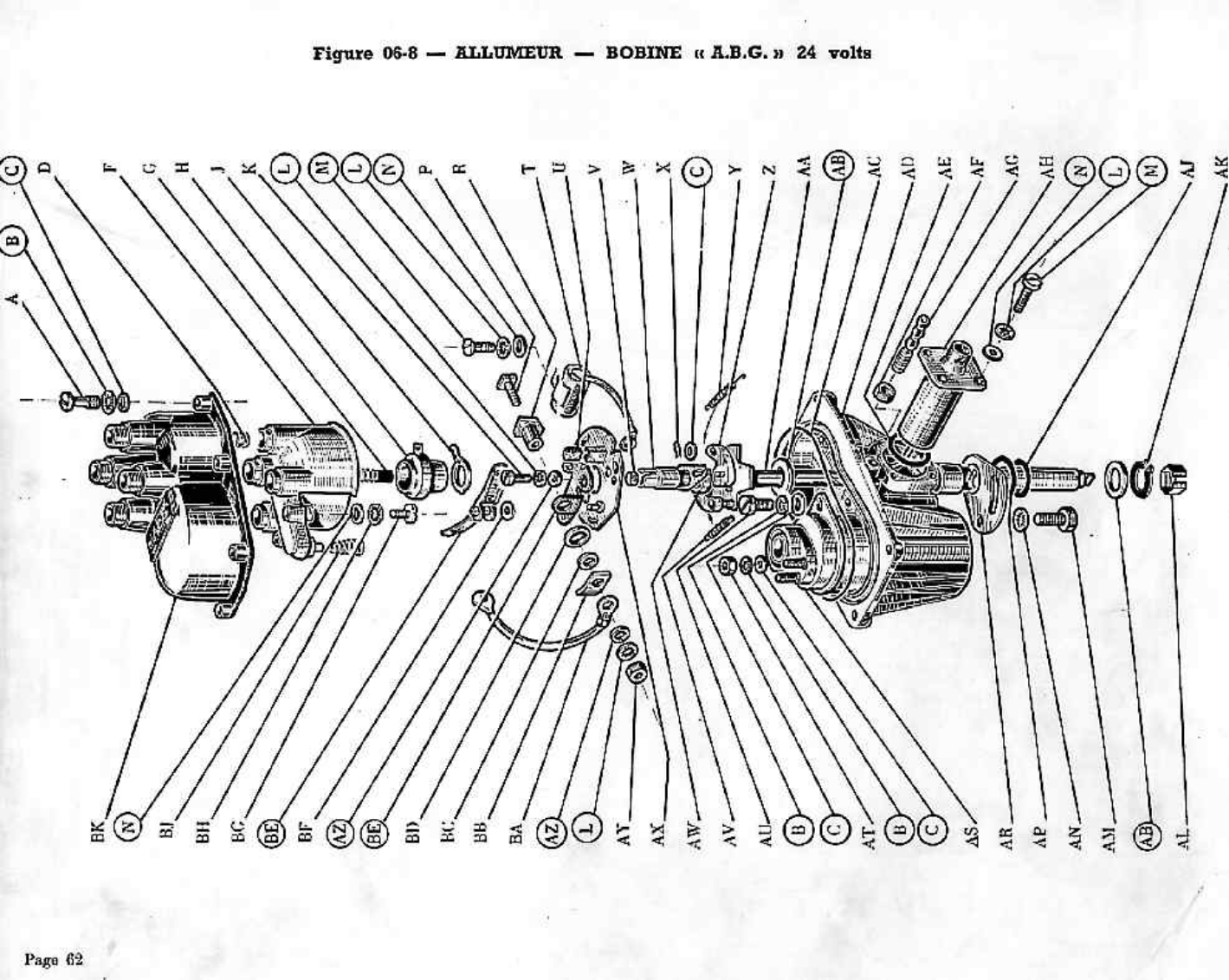

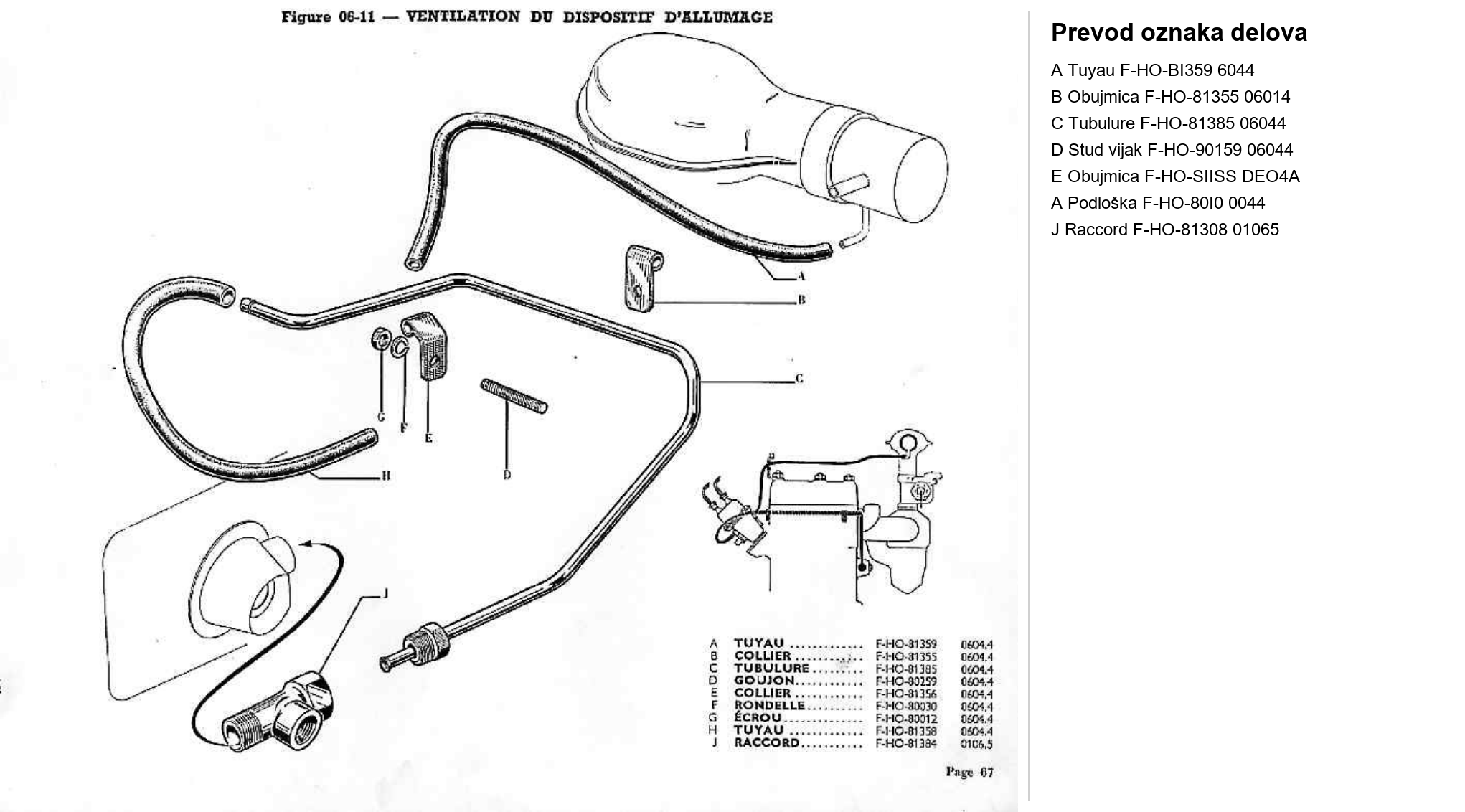

Razvodnik paljenja — otvoreni tip

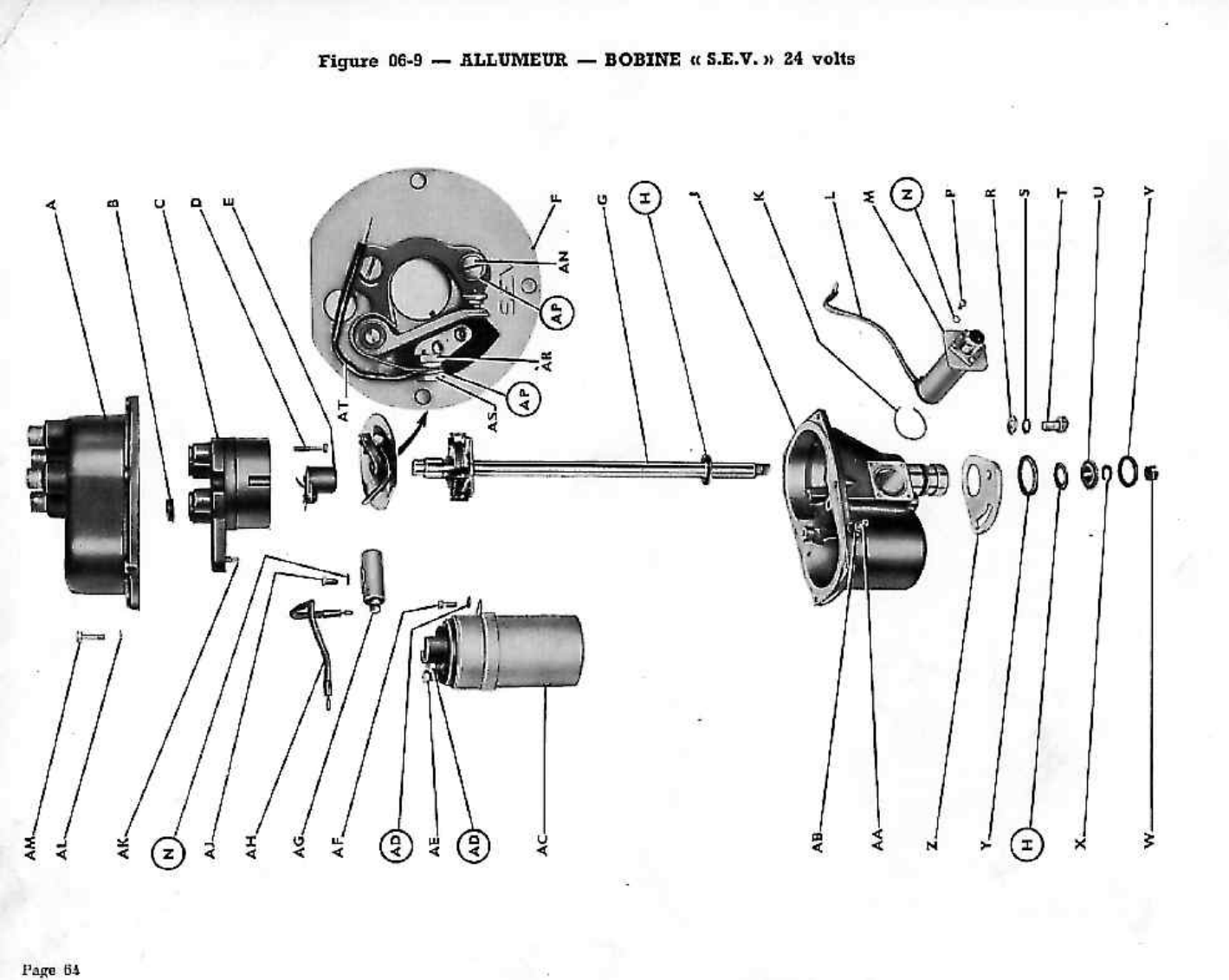

Razvodnik paljenja — zaštićeni tip

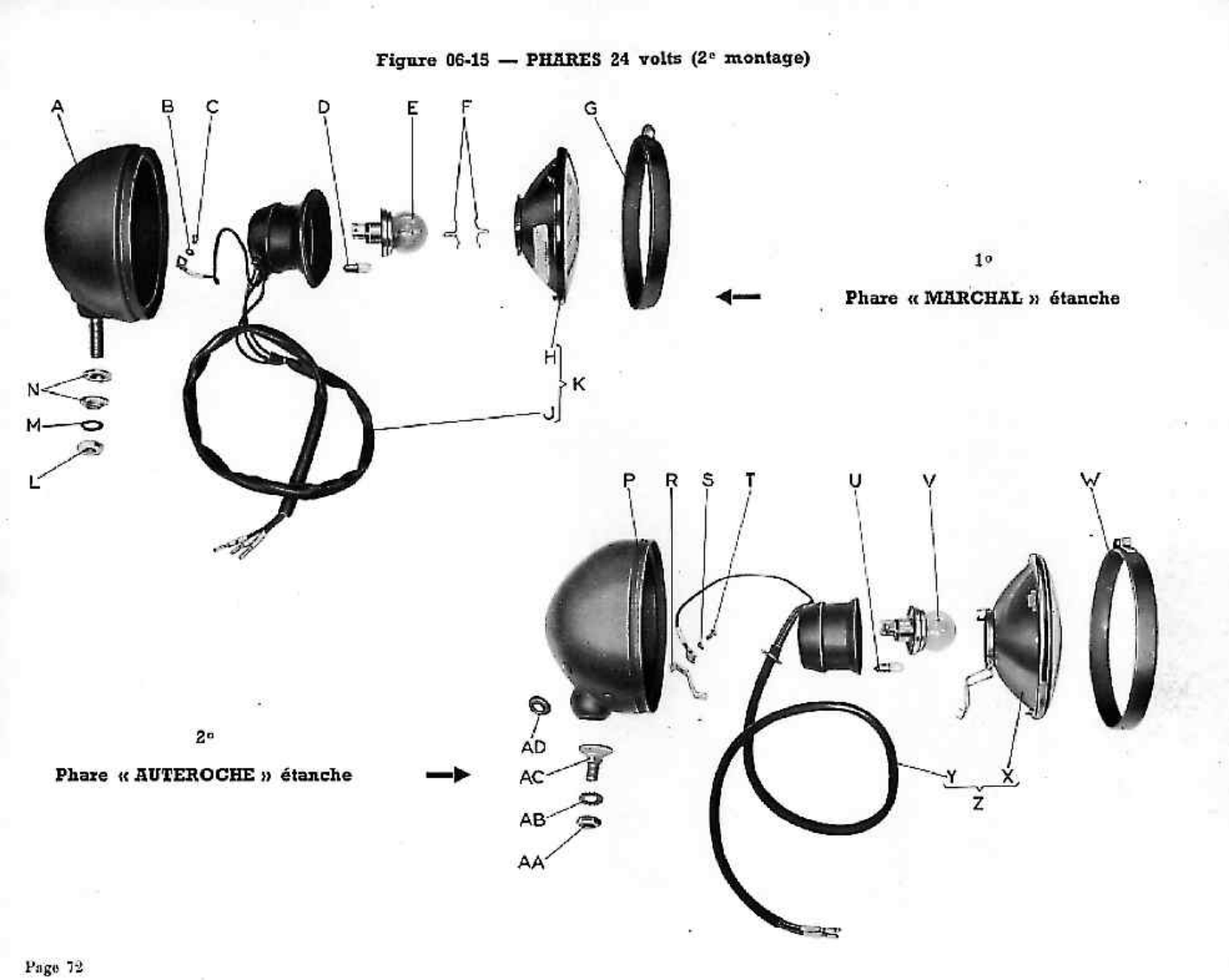

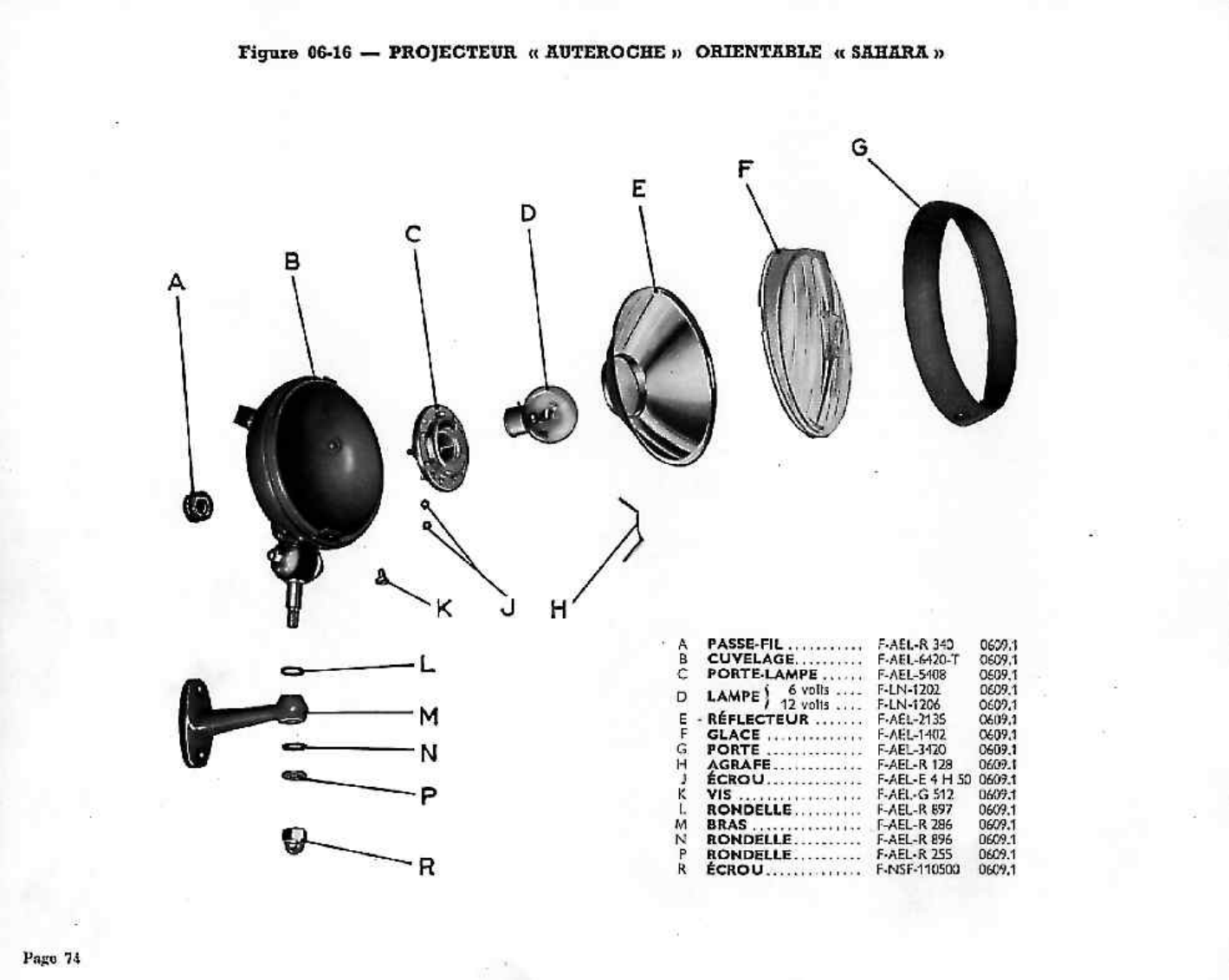

Rasveta 6 V

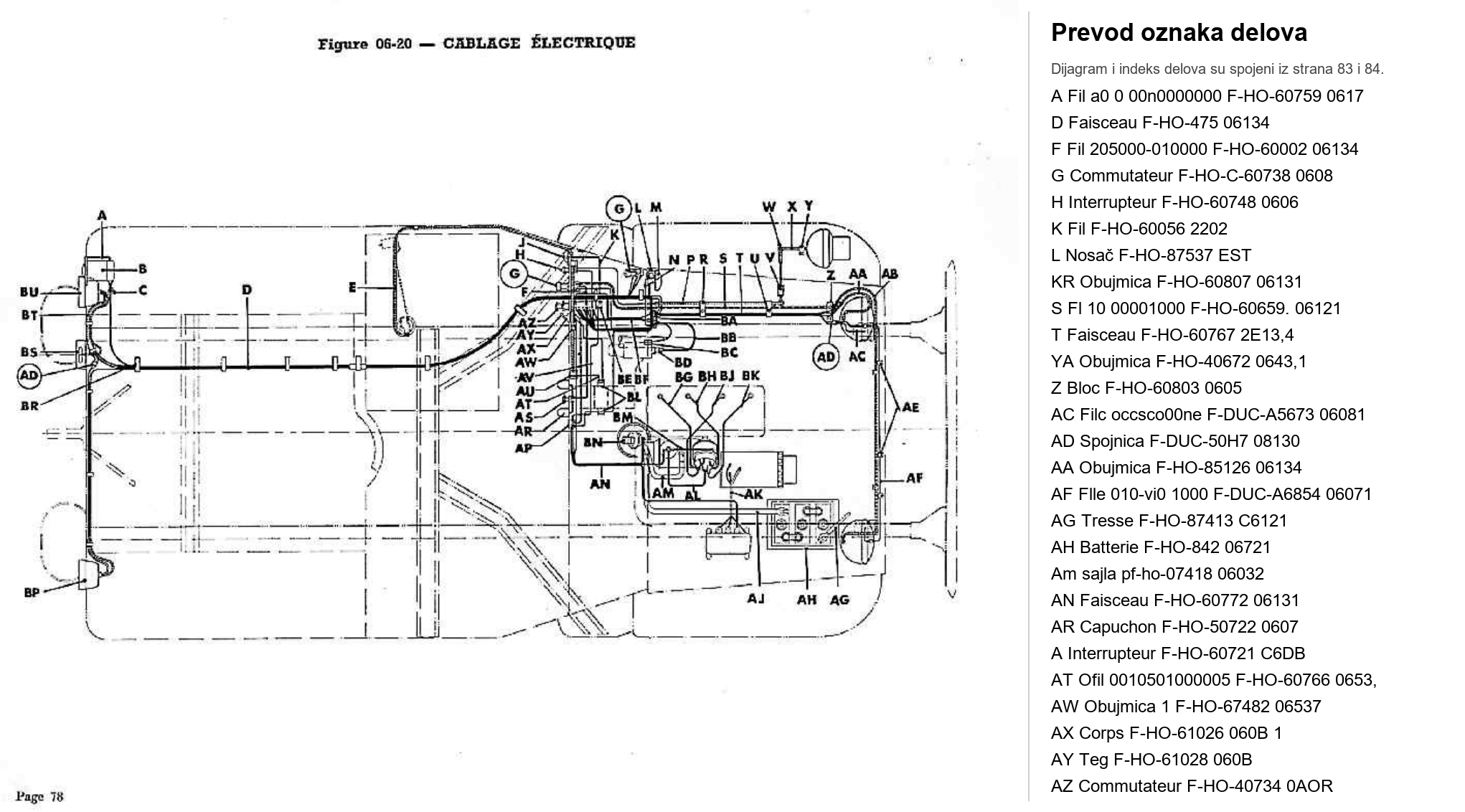

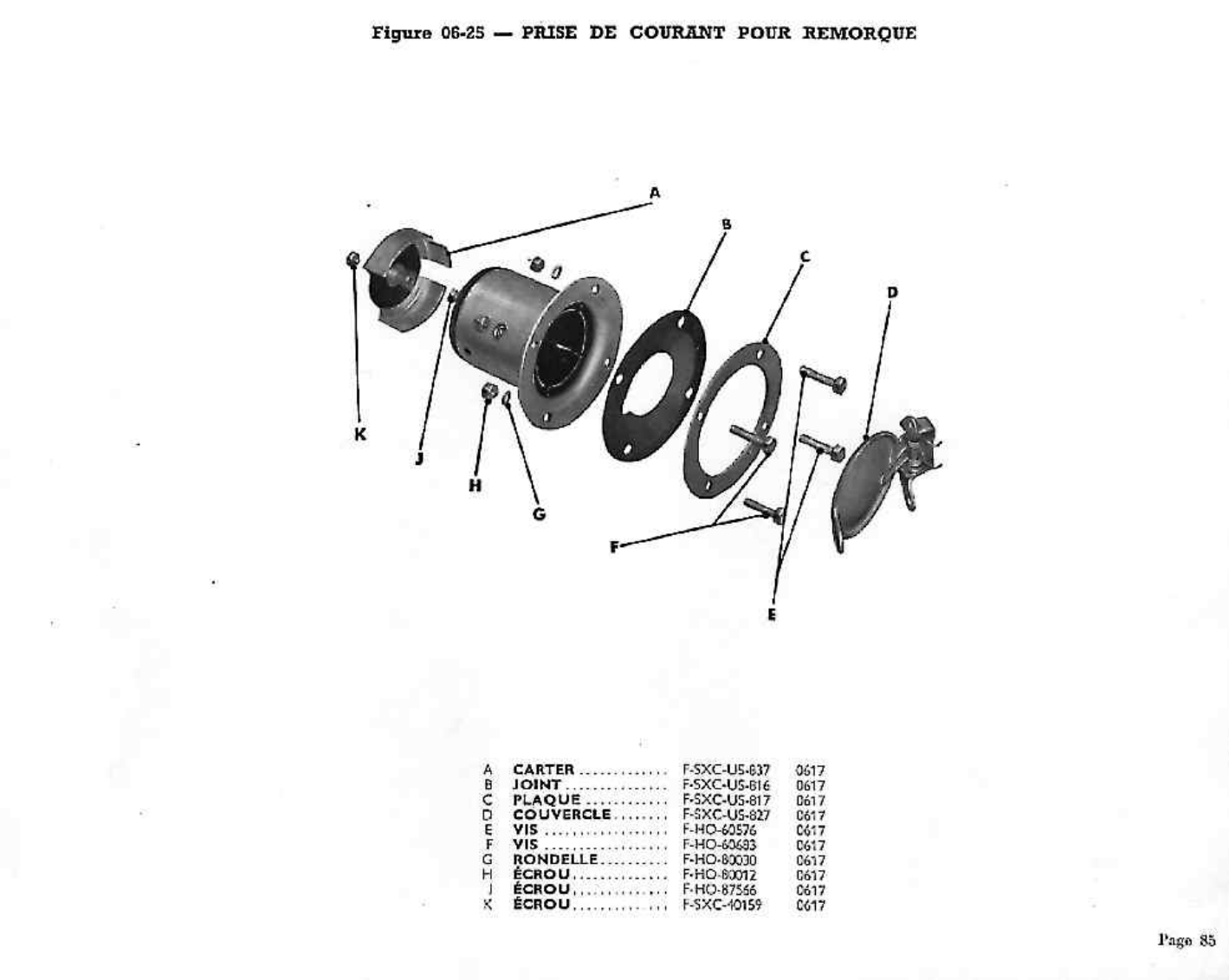

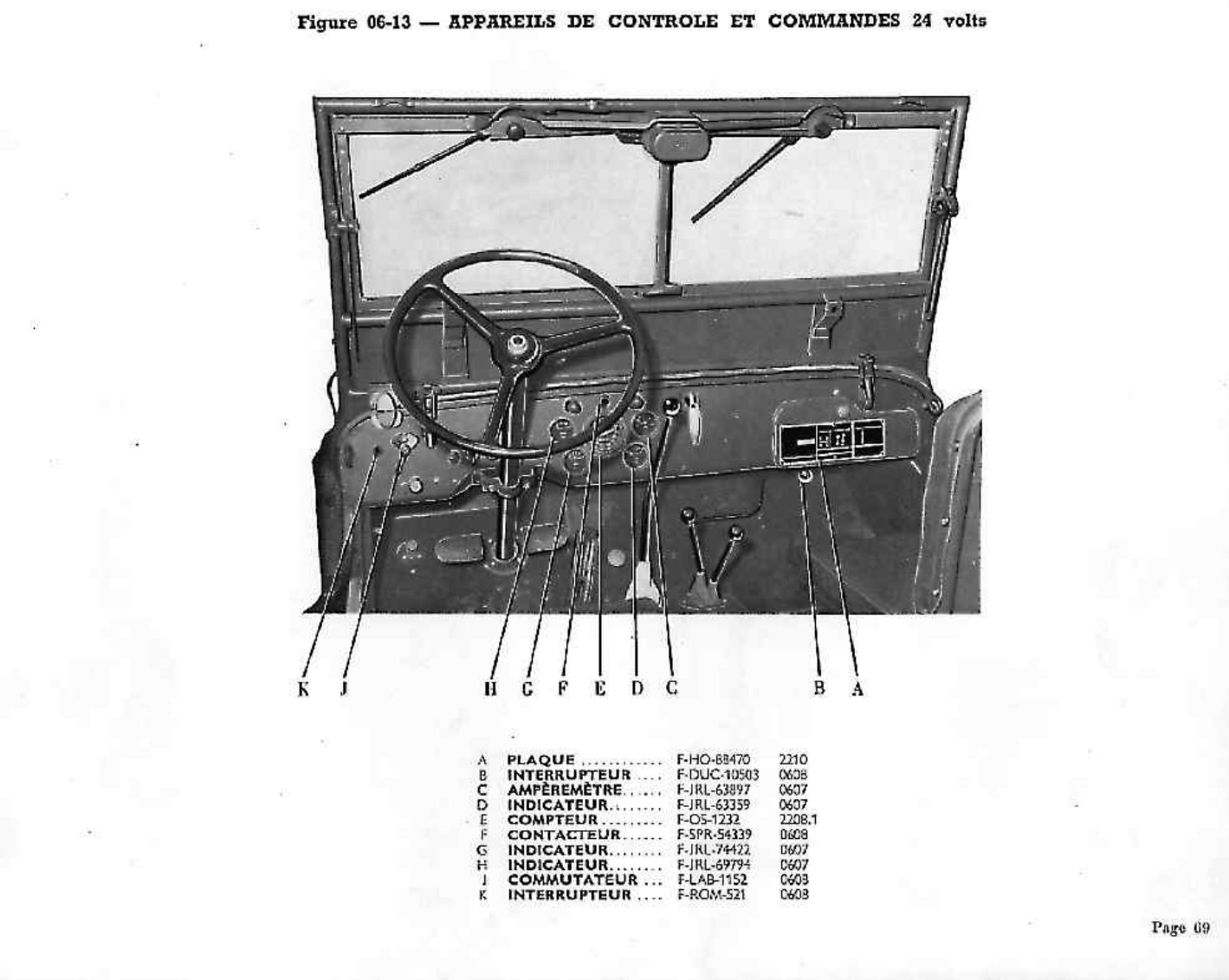

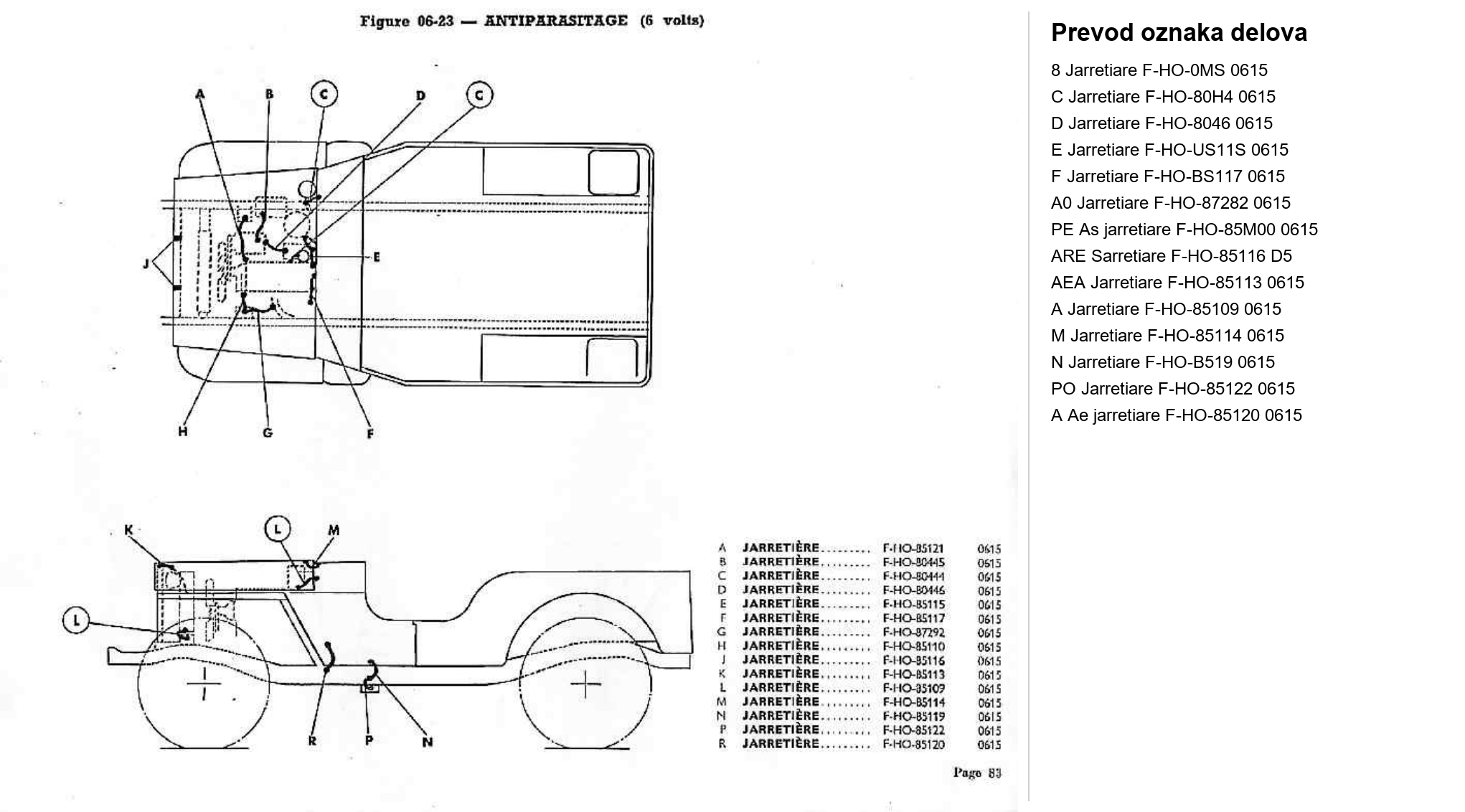

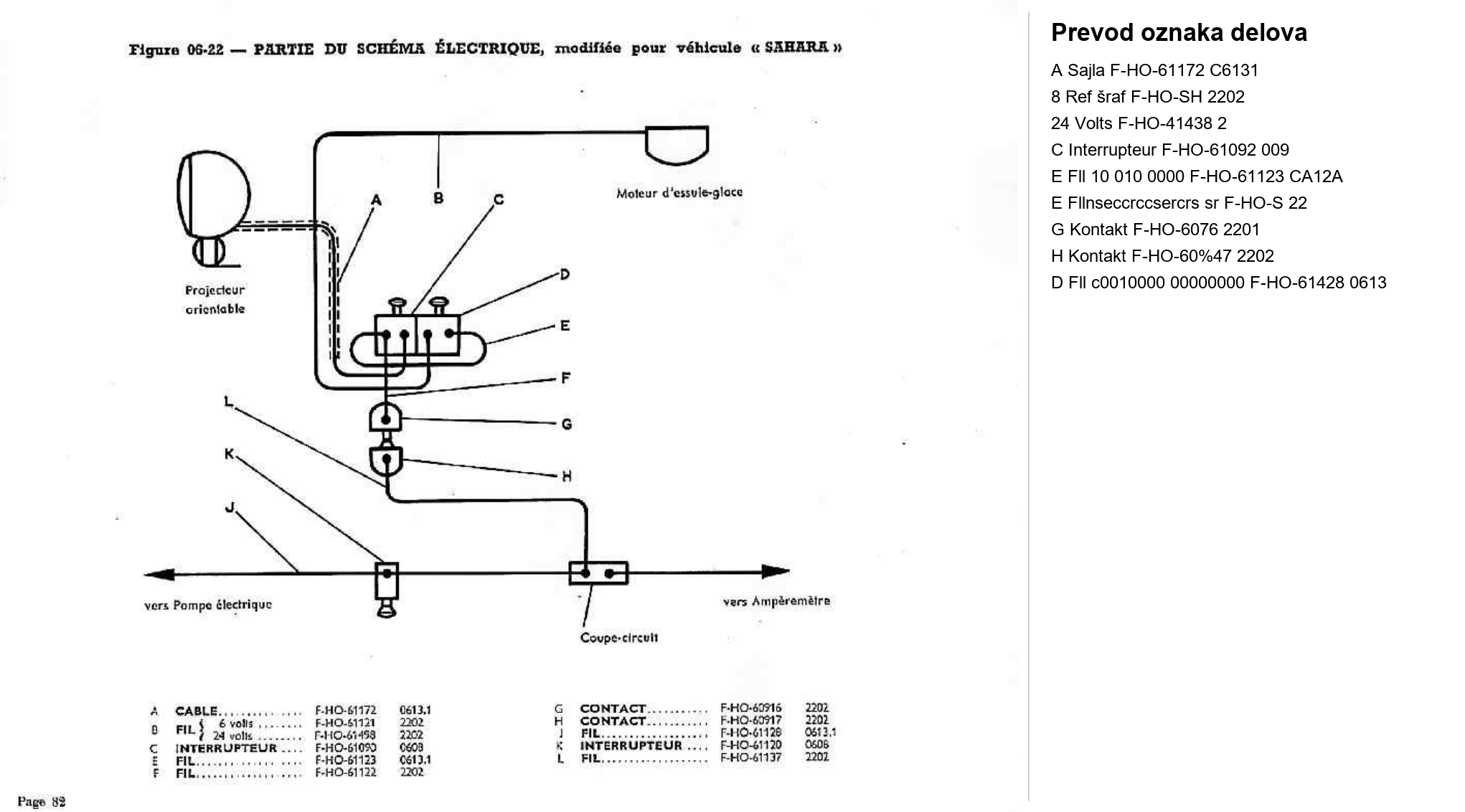

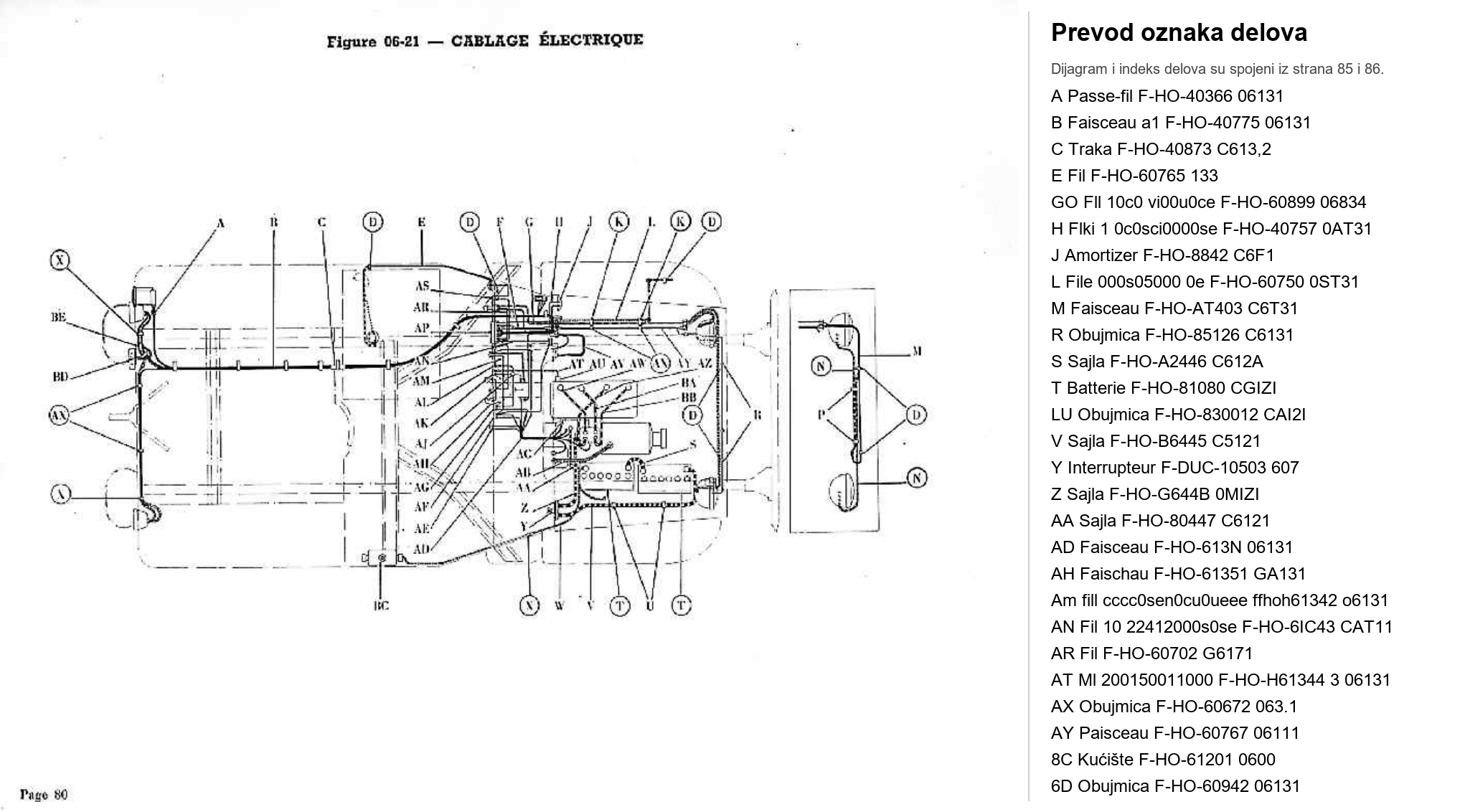

Električna instalacija
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
