Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

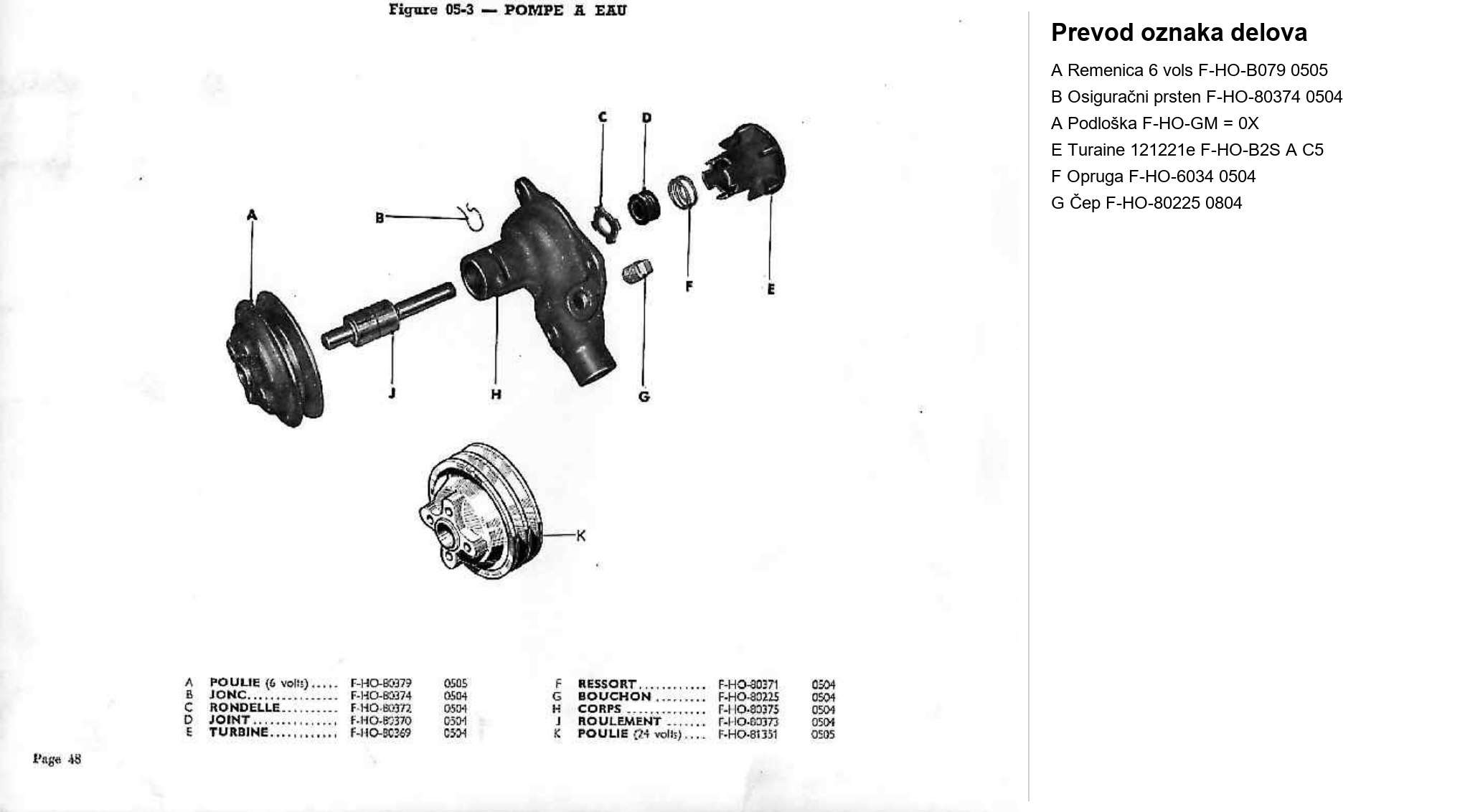

Pumpa vode — eksplodirani crtež
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| A | Fan & Pump PulleyPumpa vode — eksplodirani crtež | WO-636299Izvor · PDF 83 · Crtež ↑ | 636299 ↗cooling system · MB |
| E | Water Pump Seal WasherPumpa vode — eksplodirani crtež | WO-640034Izvor · PDF 83 · Crtež ↑ | 640034 ↗cooling system · MB |
| G | Water Pump ImpellerPumpa vode — eksplodirani crtež | WO-639993Izvor · PDF 83 · Crtež ↑ | 639993 ↗cooling system · MB |
| — | Oil Filter AssyPriključci sistema hlađenja | WO-A1230Izvor · PDF 81 · Crtež ↑ | A 1230 ↗engine · MB |
| — | Water Outlet ElbowPriključci sistema hlađenja | WO-A1192Izvor · PDF 81 · Crtež ↑ | A 1192 ↗engine · MB |
| — | Radiator Hose InletPriključci sistema hlađenja | WO-A6373Izvor · PDF 81 · Crtež ↑ | A 6373 ↗cooling system · MB |
| — | Radiator Hose OutletPriključci sistema hlađenja | WO-A592Izvor · PDF 81 · Crtež ↑ | A 592 ↗cooling system · MB |
| — | Thermostat RetainerTermostat i dodatna posuda | WO-639651Izvor · PDF 82 · Crtež ↑ | 639651 ↗cooling system · MB |
| Sklop | Water Outlet GasketPriključci sistema hlađenjaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-639650Izvor · PDF 85 · Crtež ↑Ford · GPW8255 | 639650 ↗engine · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.
Priključci sistema hlađenja

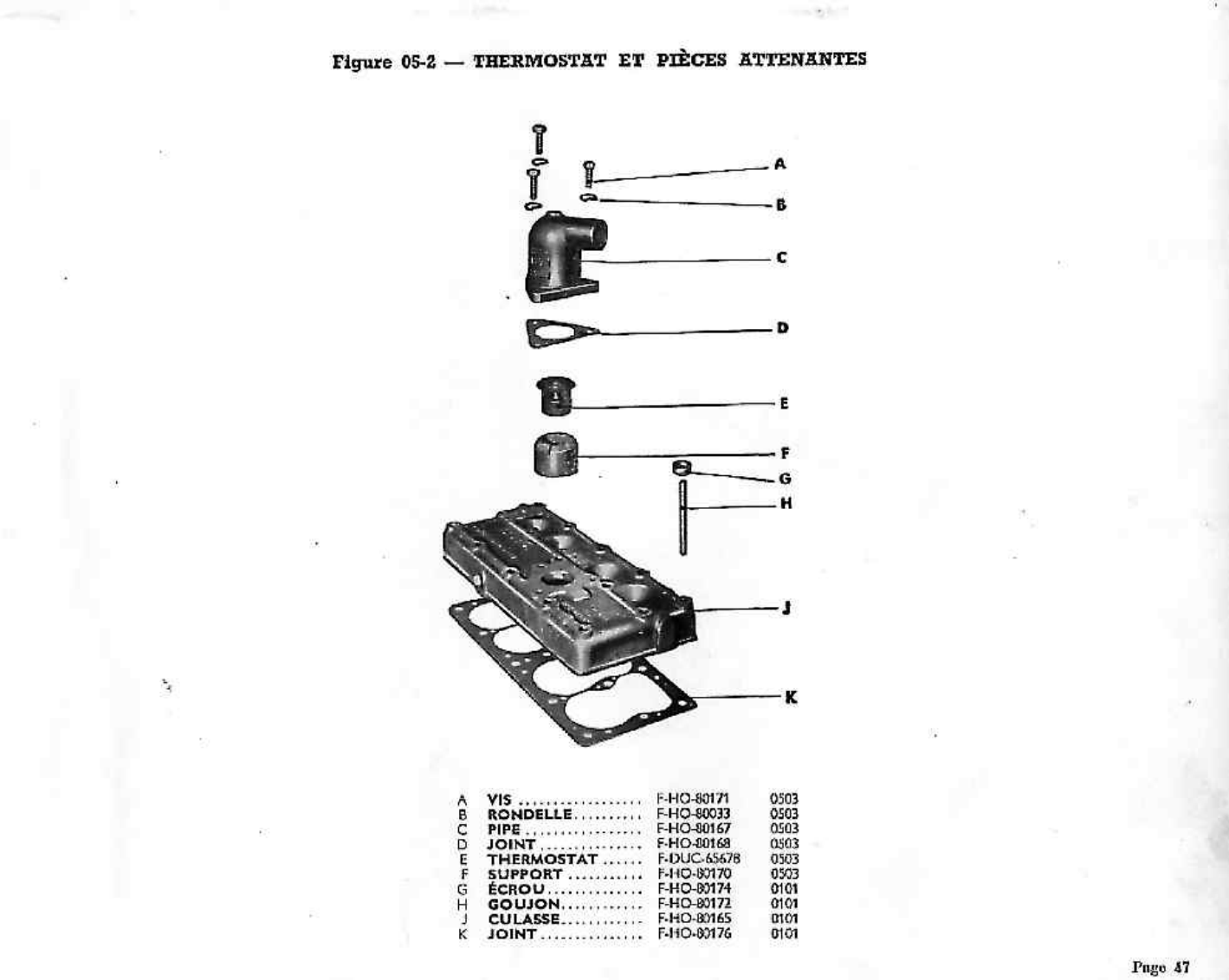

Termostat i dodatna posuda
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
Originalni ORD · PDF 18
