Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

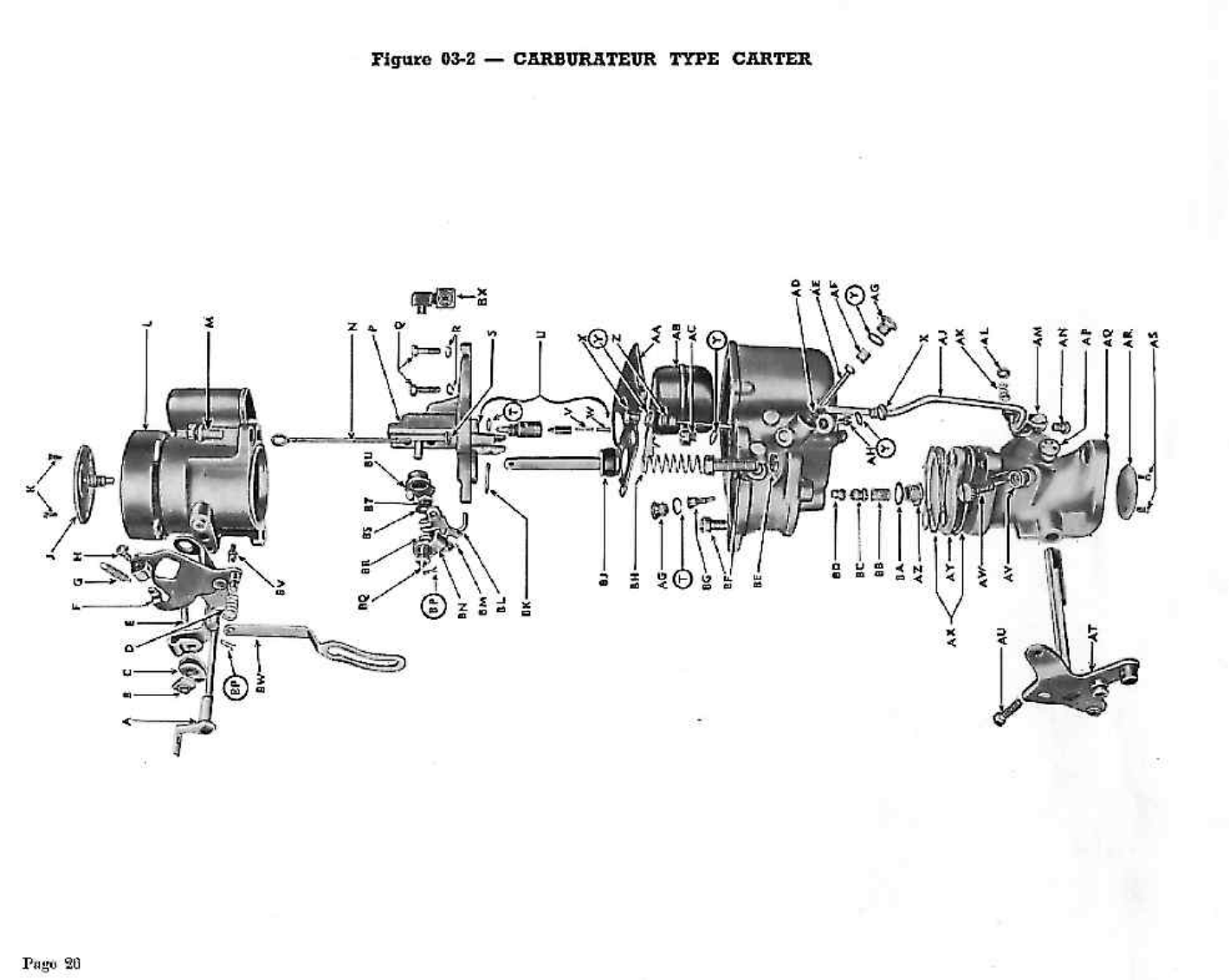

Karburator — eksplodirani crtež
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| U | Needle Valve & SeatKarburator — eksplodirani crtež | CAR-25-93SIzvor · PDF 62 · Crtež ↑ | 116174 ↗fuel system · MB |
| A | Fuel Tank CapRezervoar i pripadajući delovi | WO-A6333Izvor · PDF 54 · Crtež ↑ | A 6333 ↗fuel system · MB |
| G | Fuel Tank GaugeRezervoar i pripadajući delovi | WO-A1292Izvor · PDF 54 · Crtež ↑ | A 1292 ↗fuel system · MB |
| Sklop | Air Cleaner Hose to FillerPrečistač vazduhaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A6918Izvor · PDF 66 · Crtež ↑Ford · GPW6771 | A 6918 ↗fuel system · MB |
| Sklop | Fuel TankRezervoar i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A15507Izvor · PDF 69 · Crtež ↑Ford · GPW9002C | A 15507 ↗fuel system · MB |
| Sklop | Flexible Tube ConnectionRezervoar i pripadajući deloviBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A1325Izvor · PDF 68 · Crtež ↑Ford · GPW9288 | A 1325 ↗fuel system · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

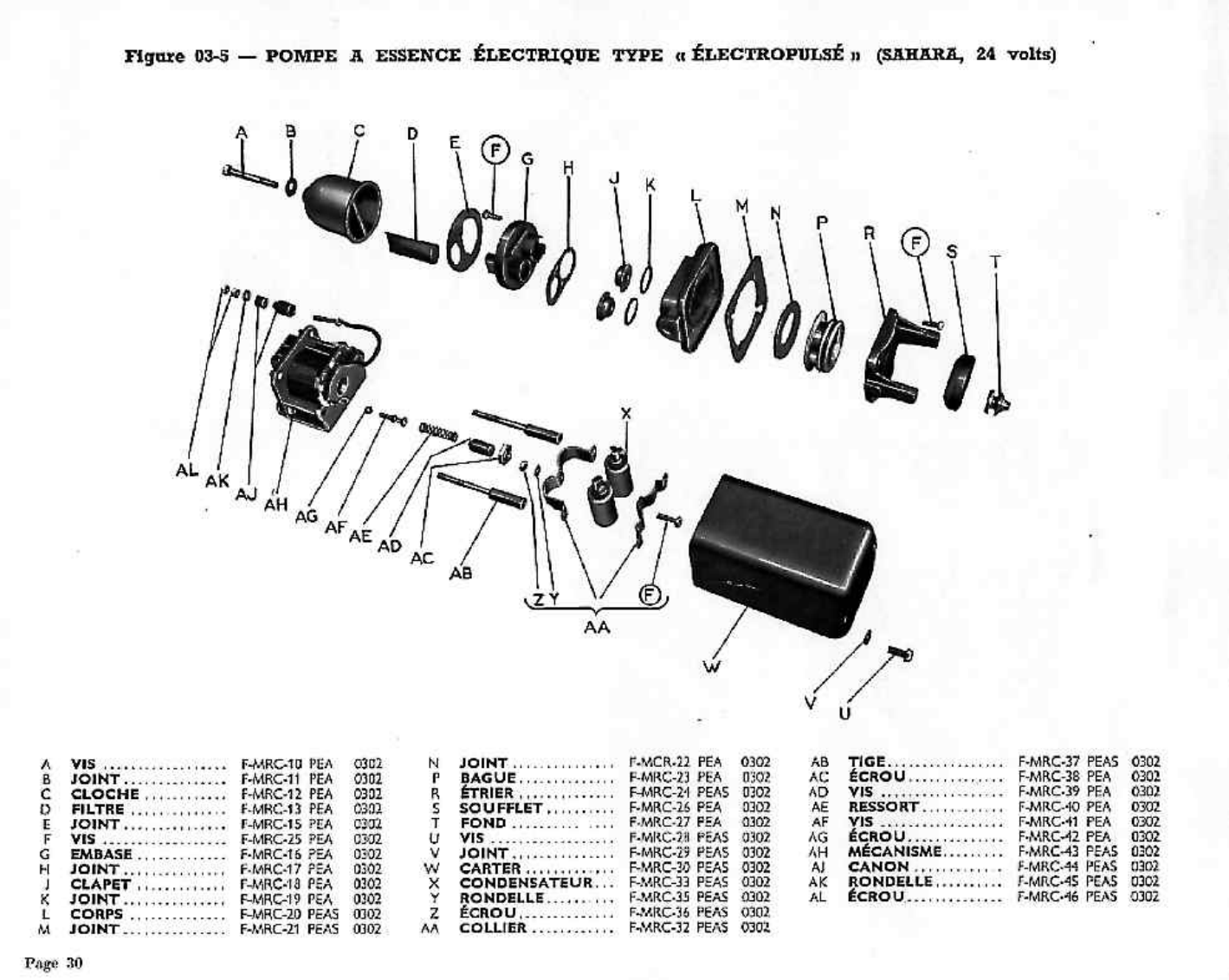

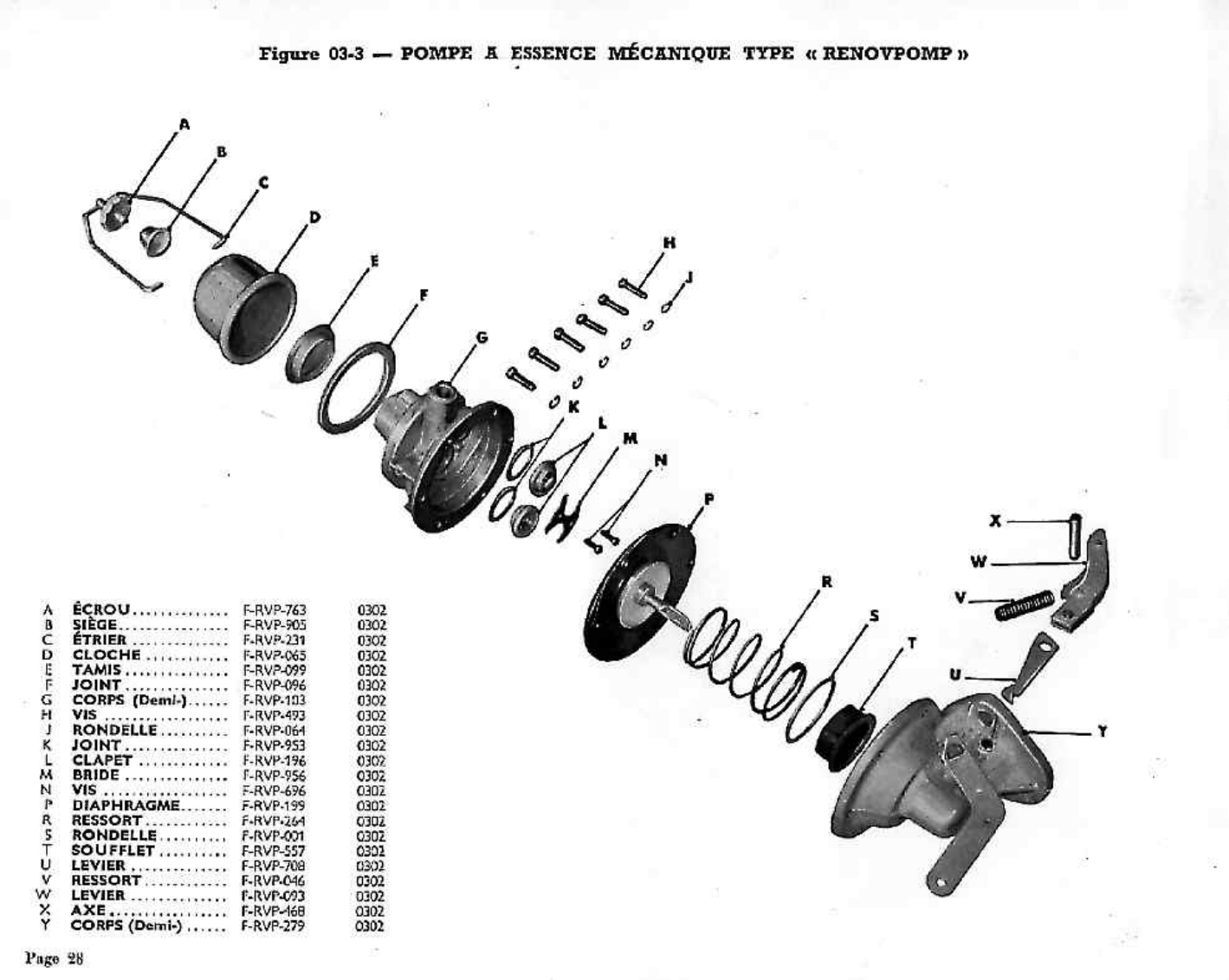

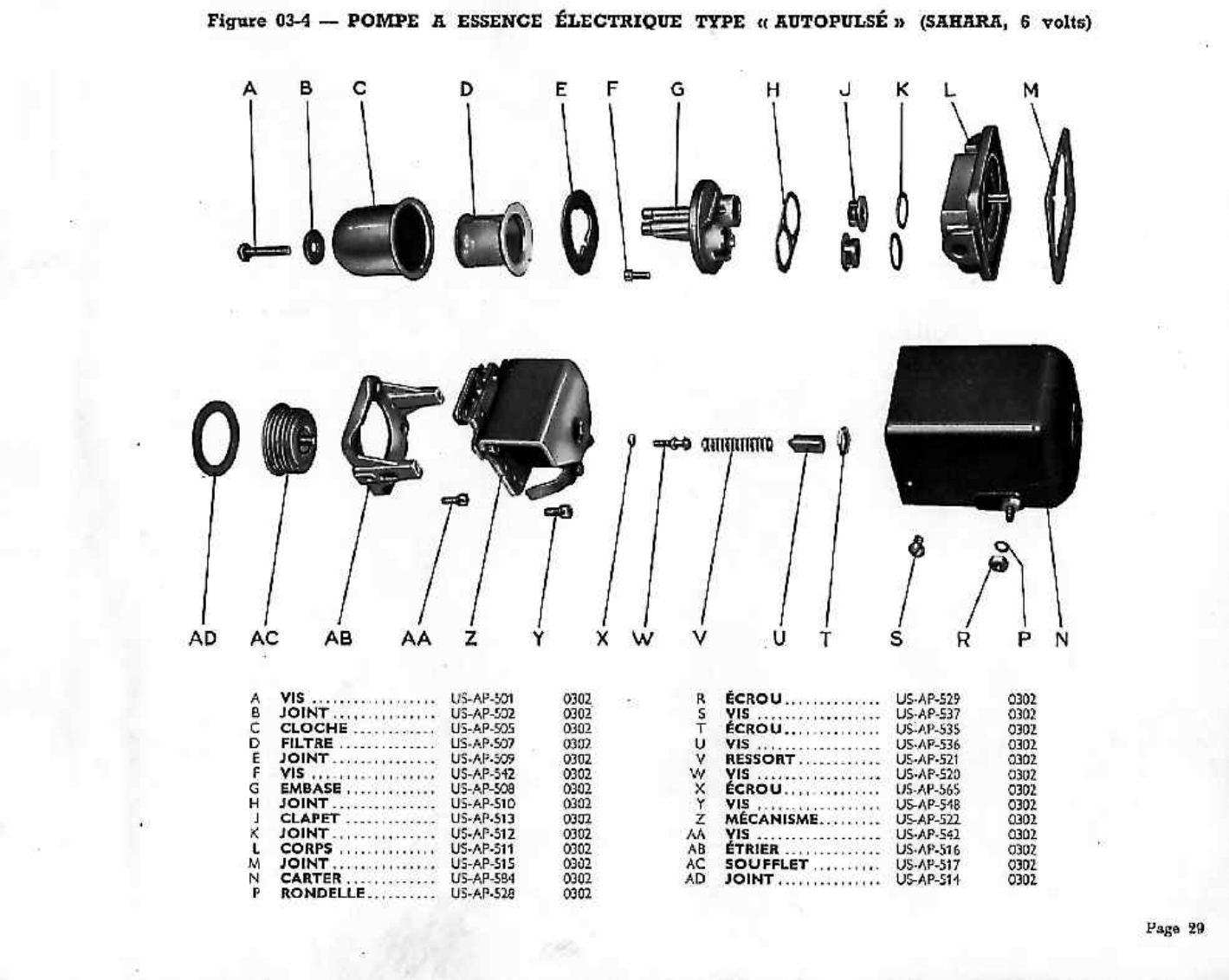

Pumpa goriva

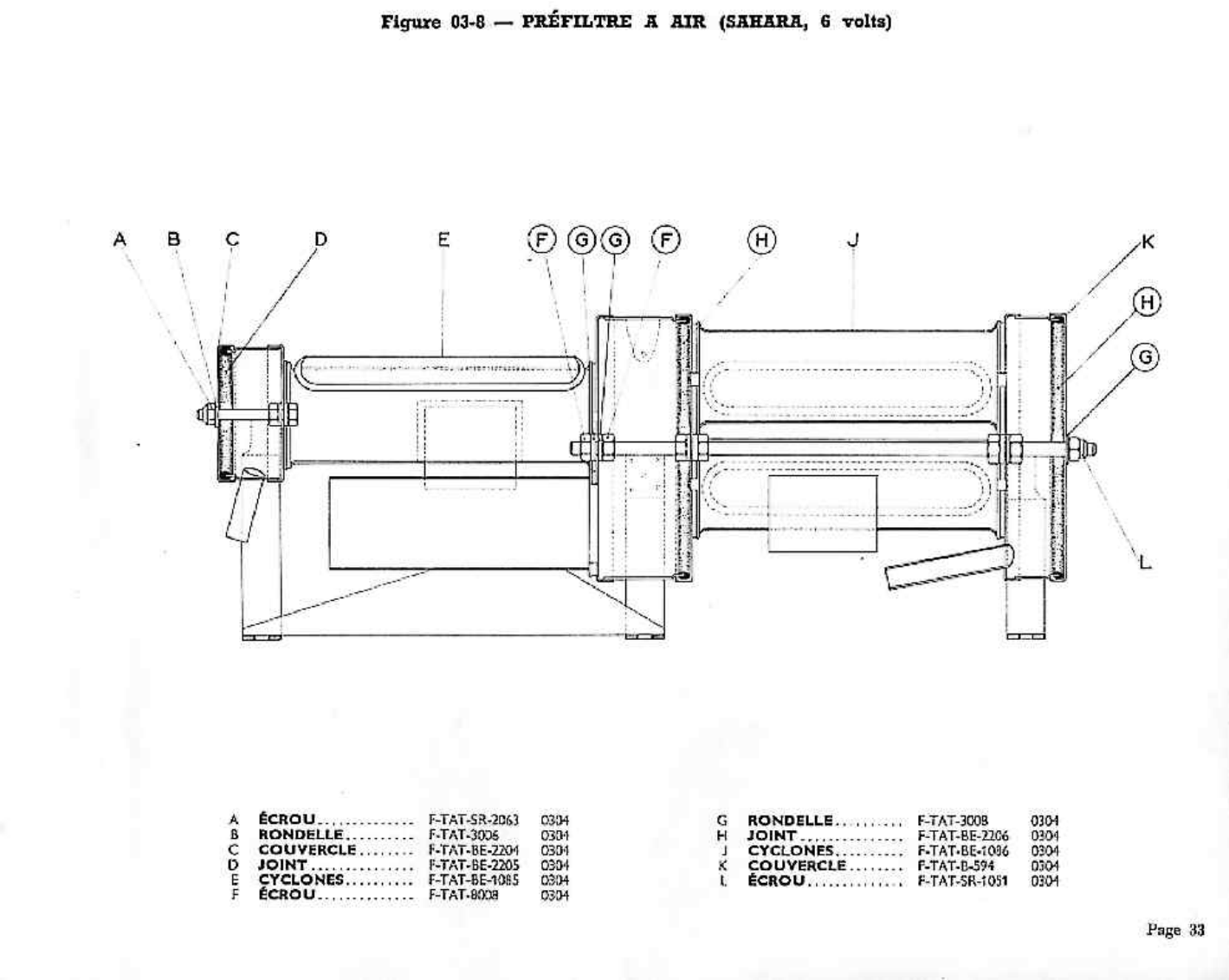

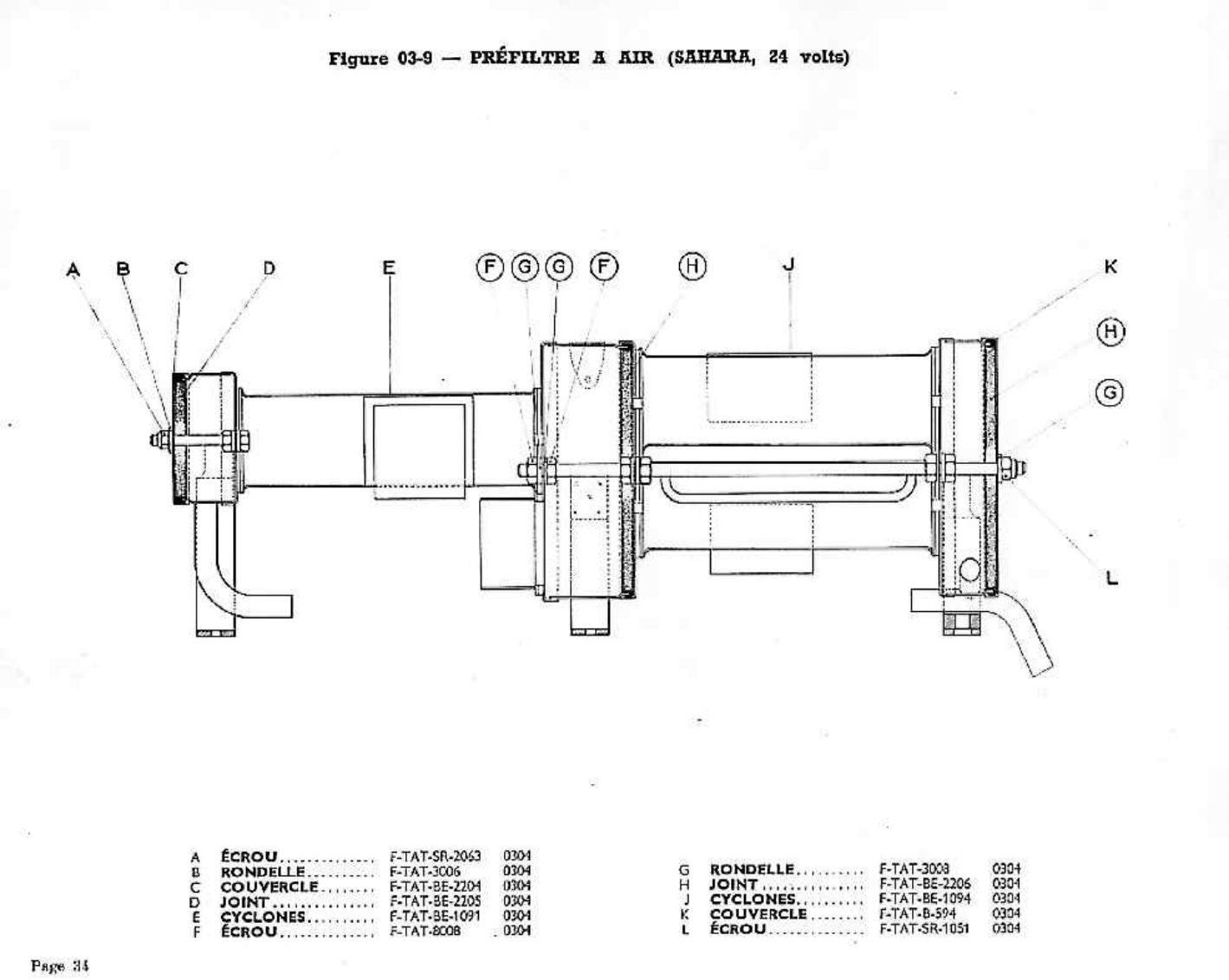

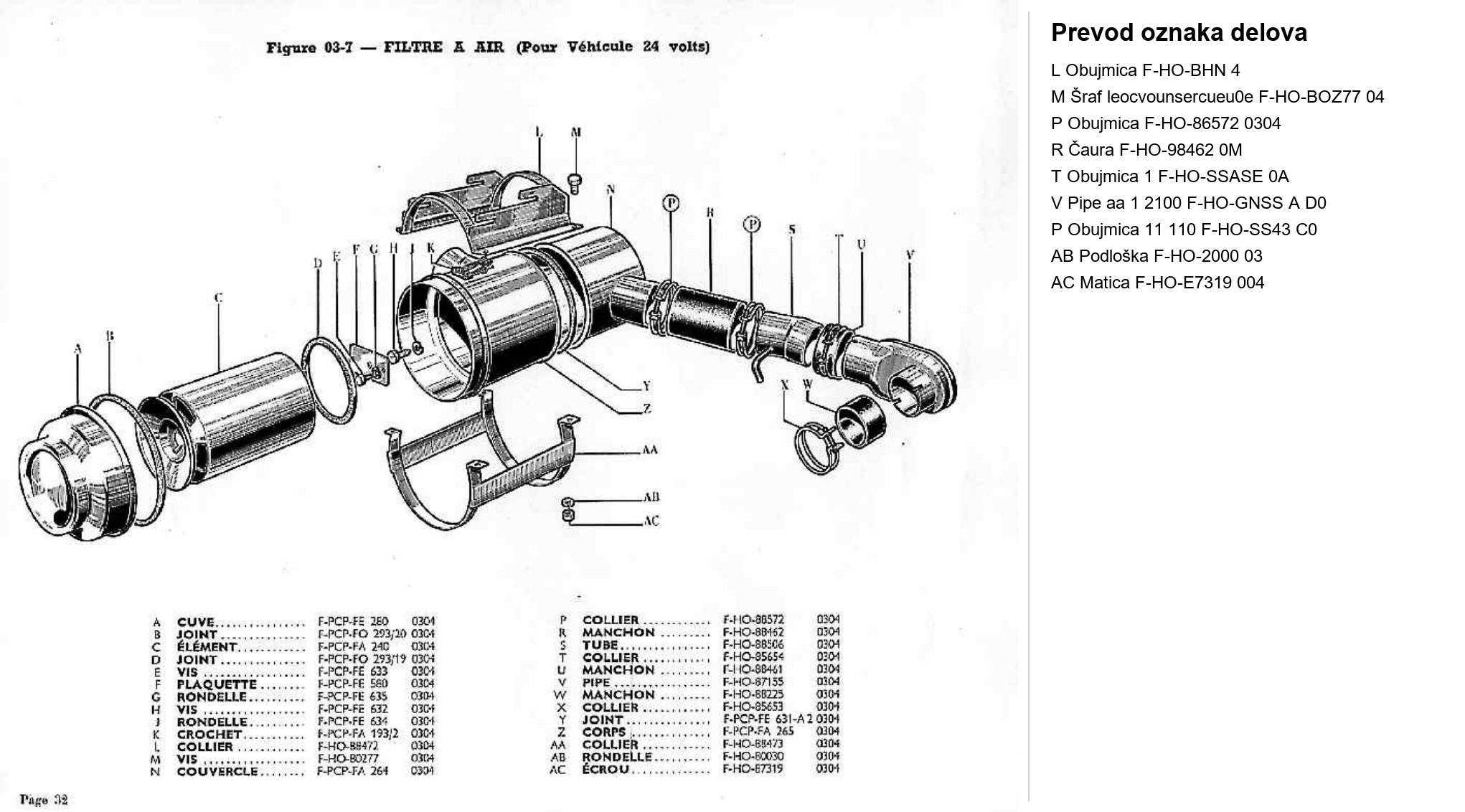

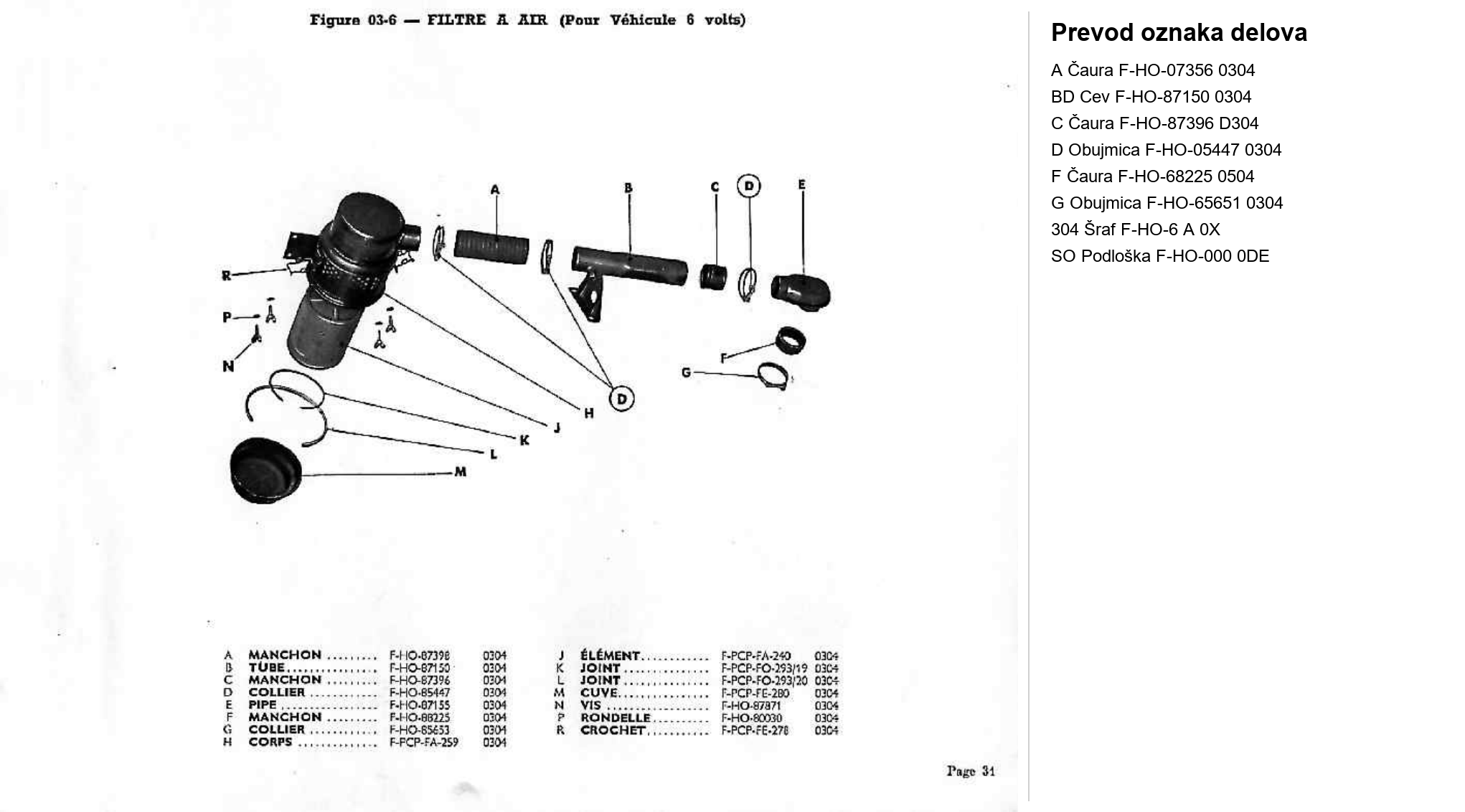

Prečistač vazduha

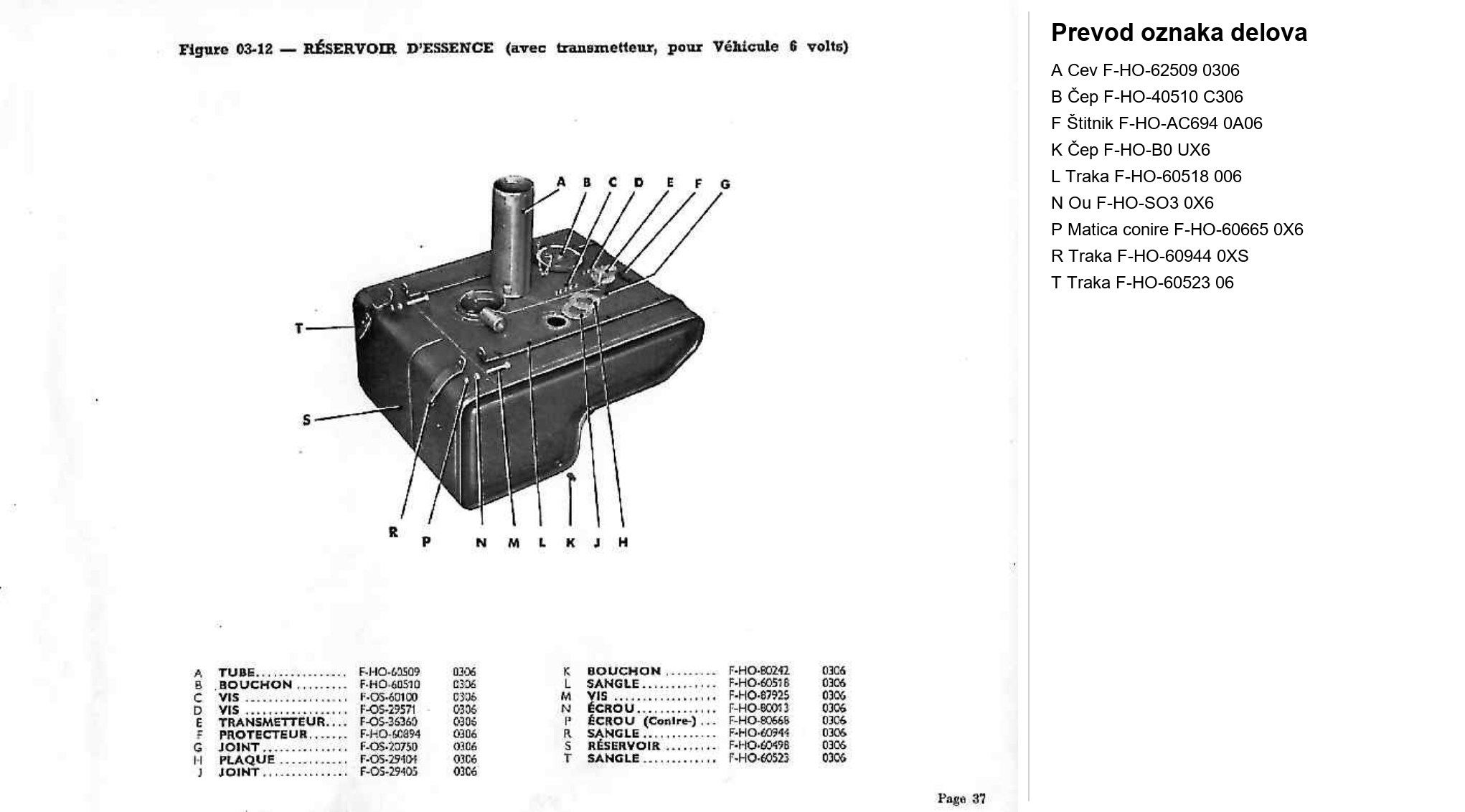

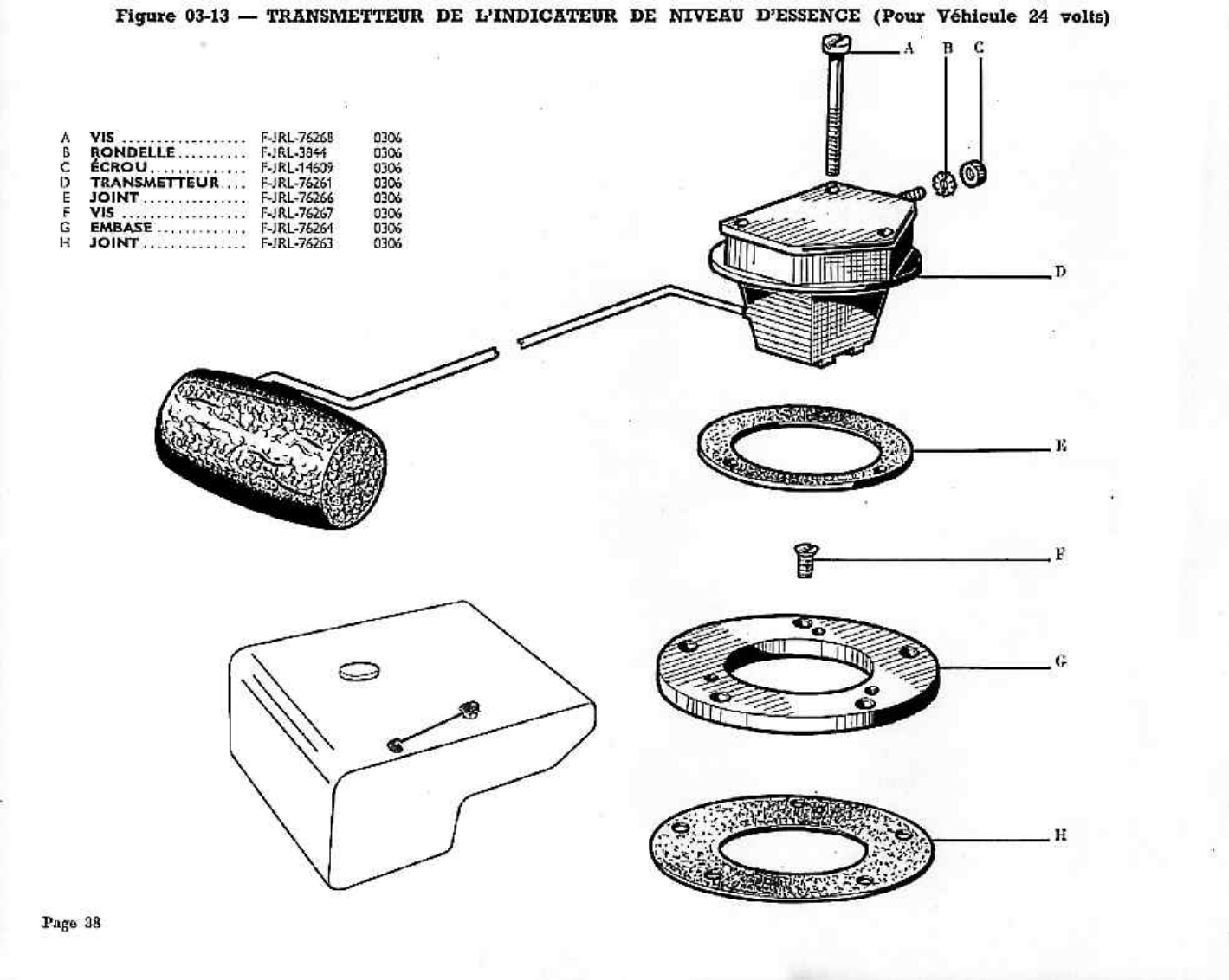

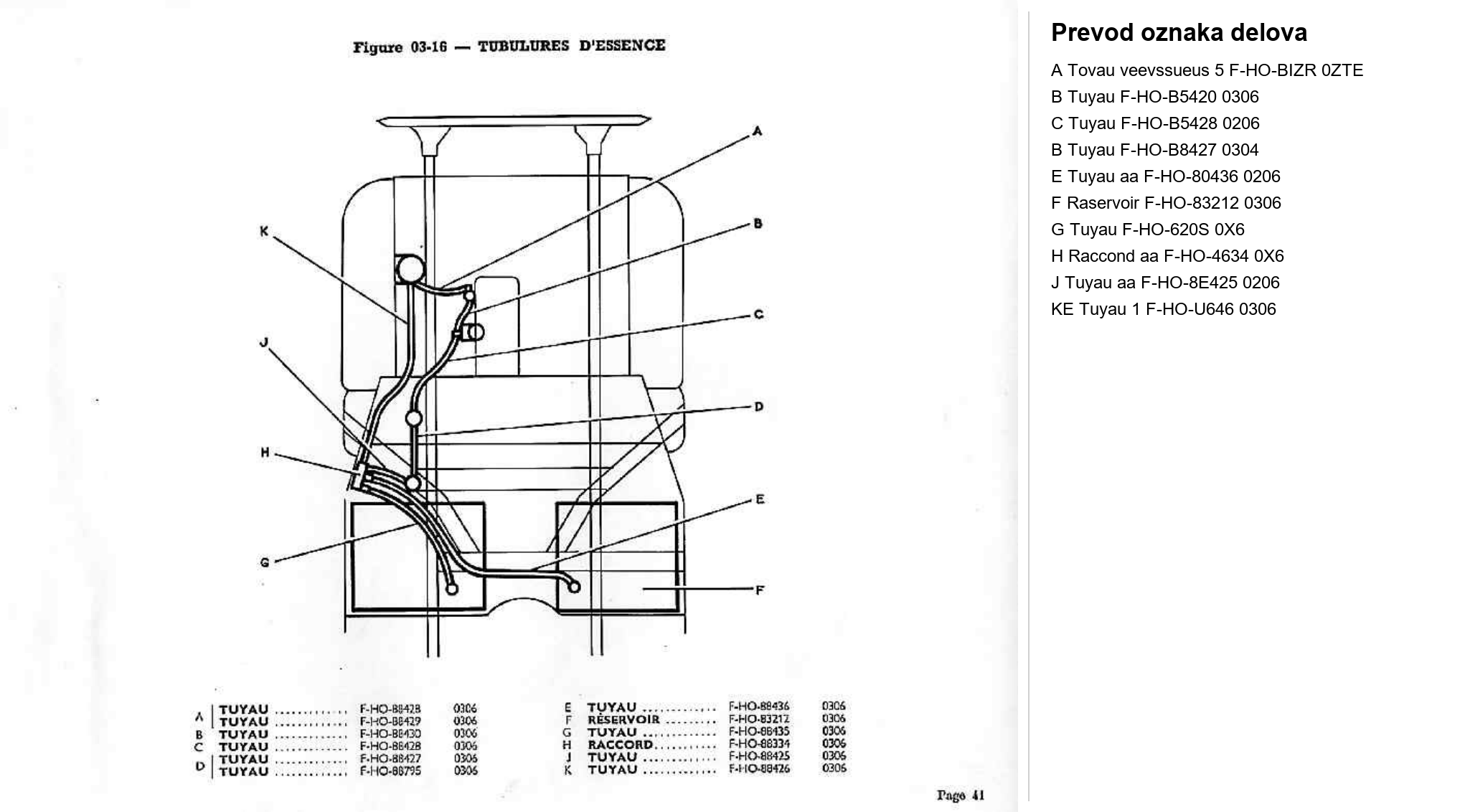

Rezervoar i pripadajući delovi

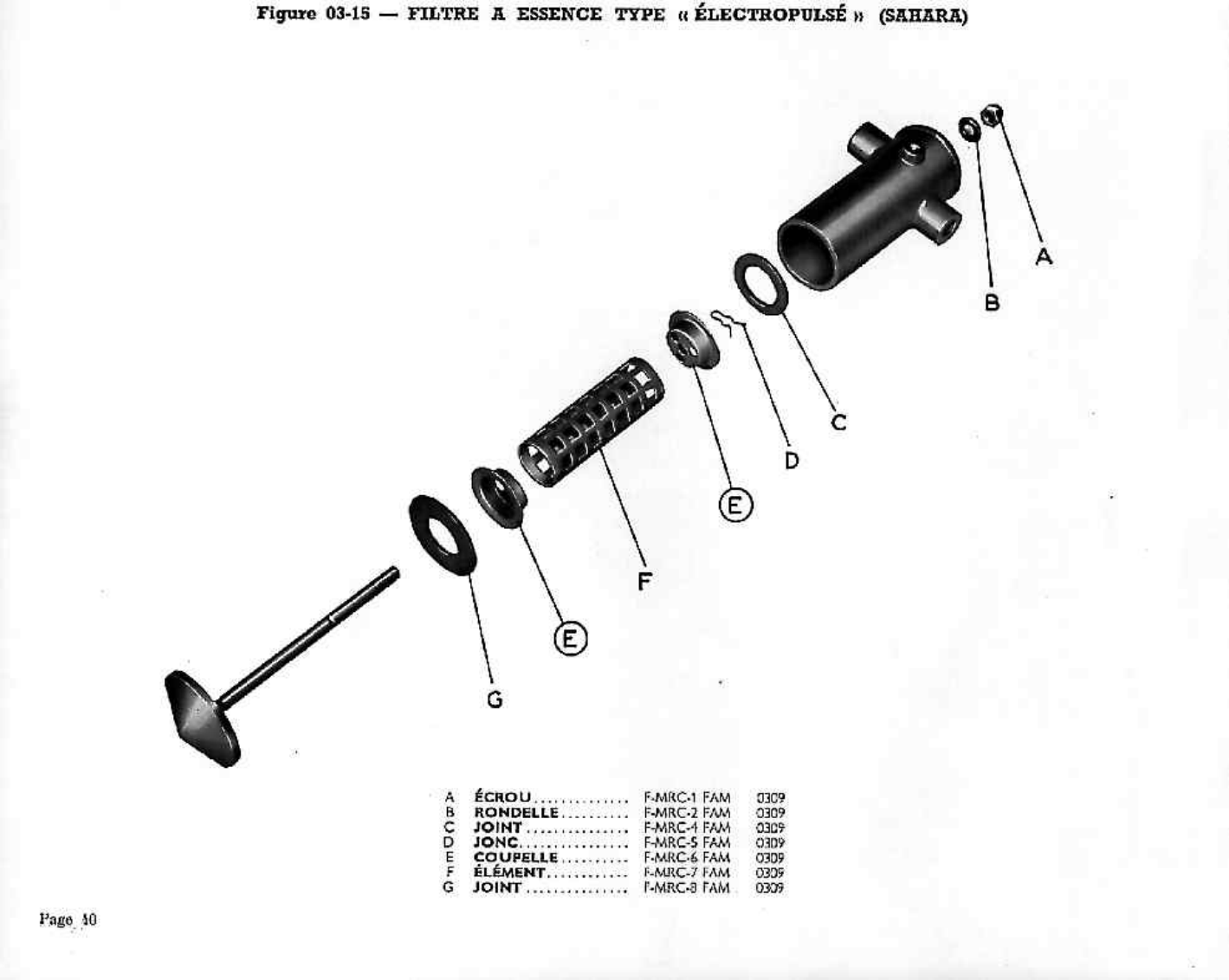

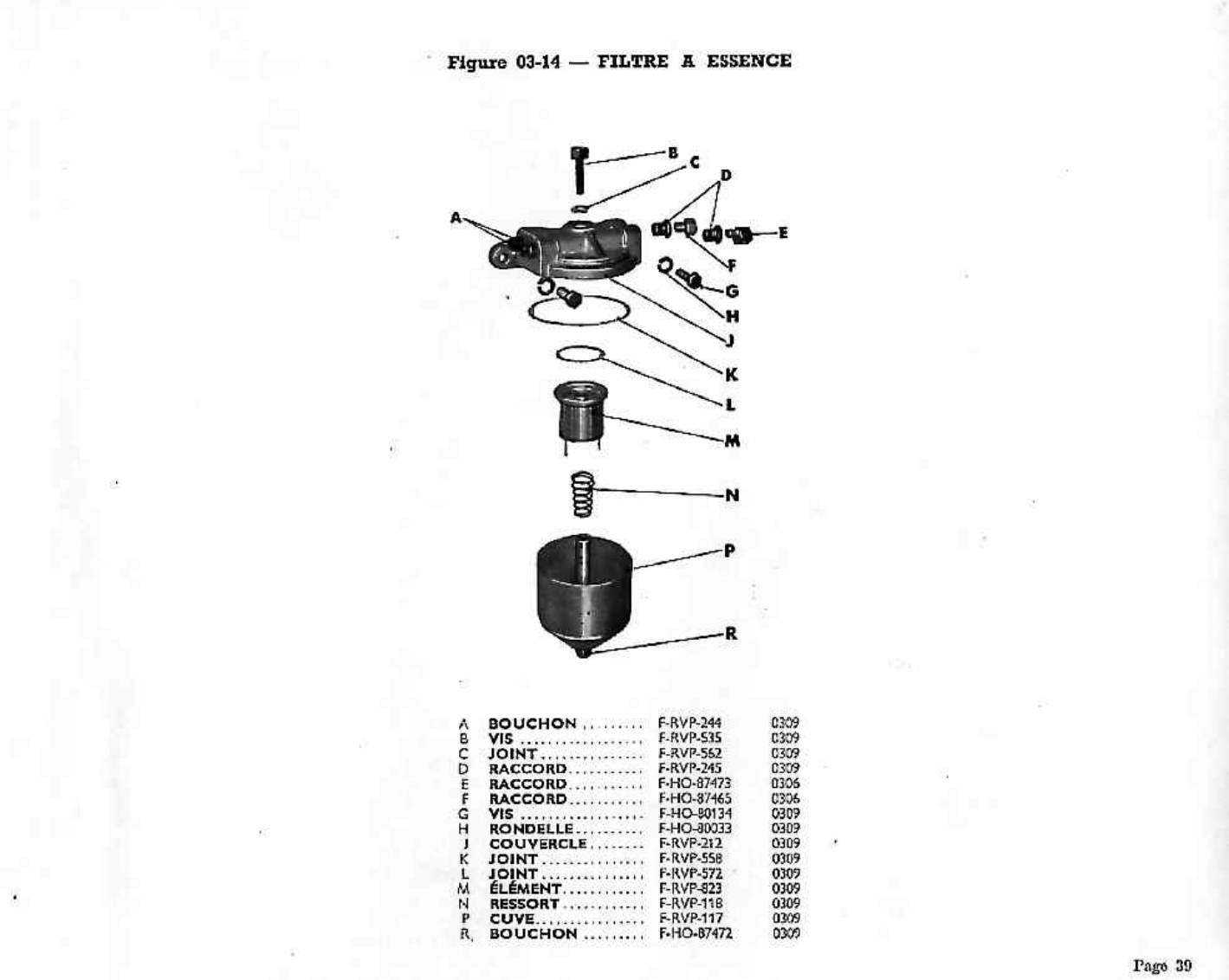

Filter goriva

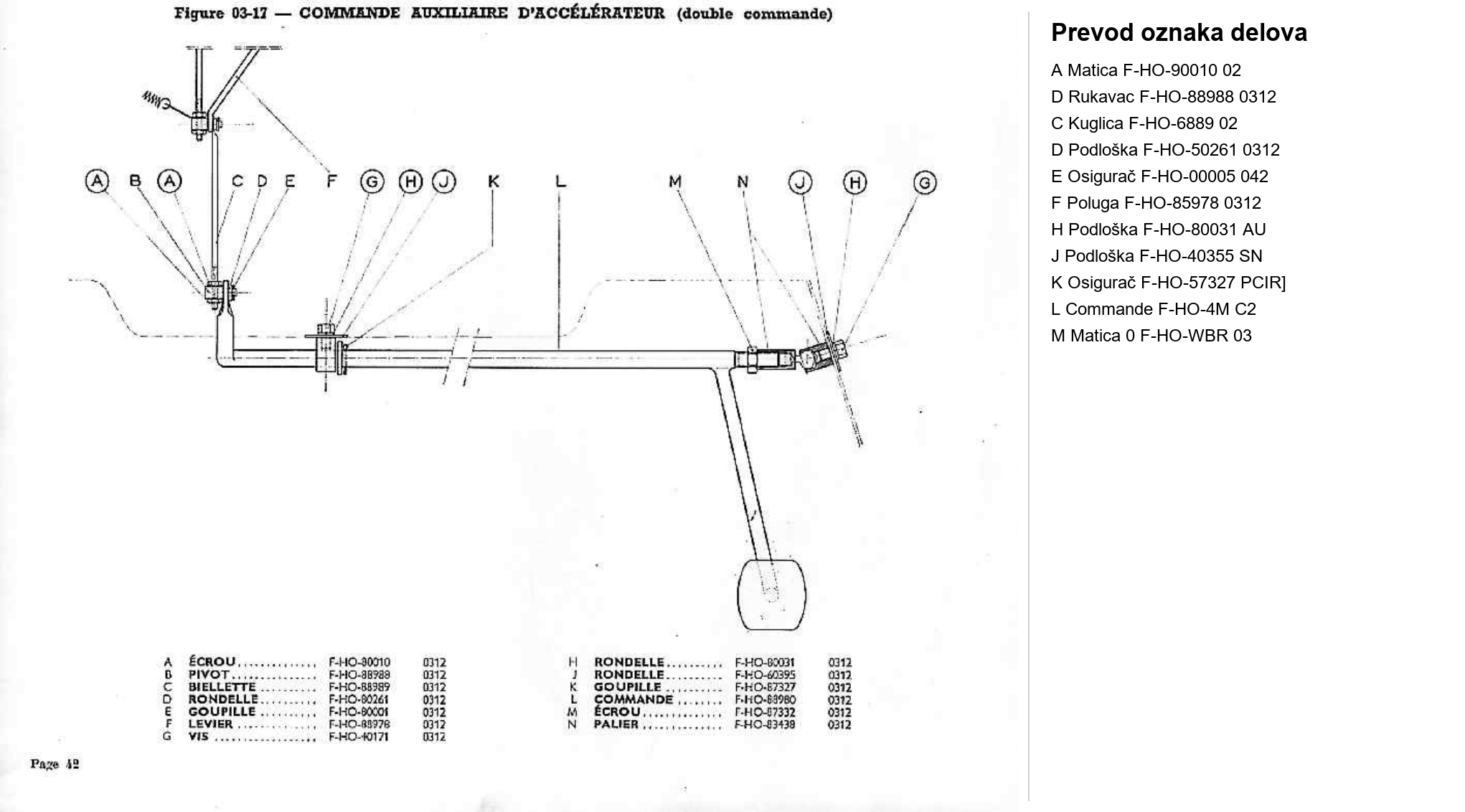

Komande gasa i sauga
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
