Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

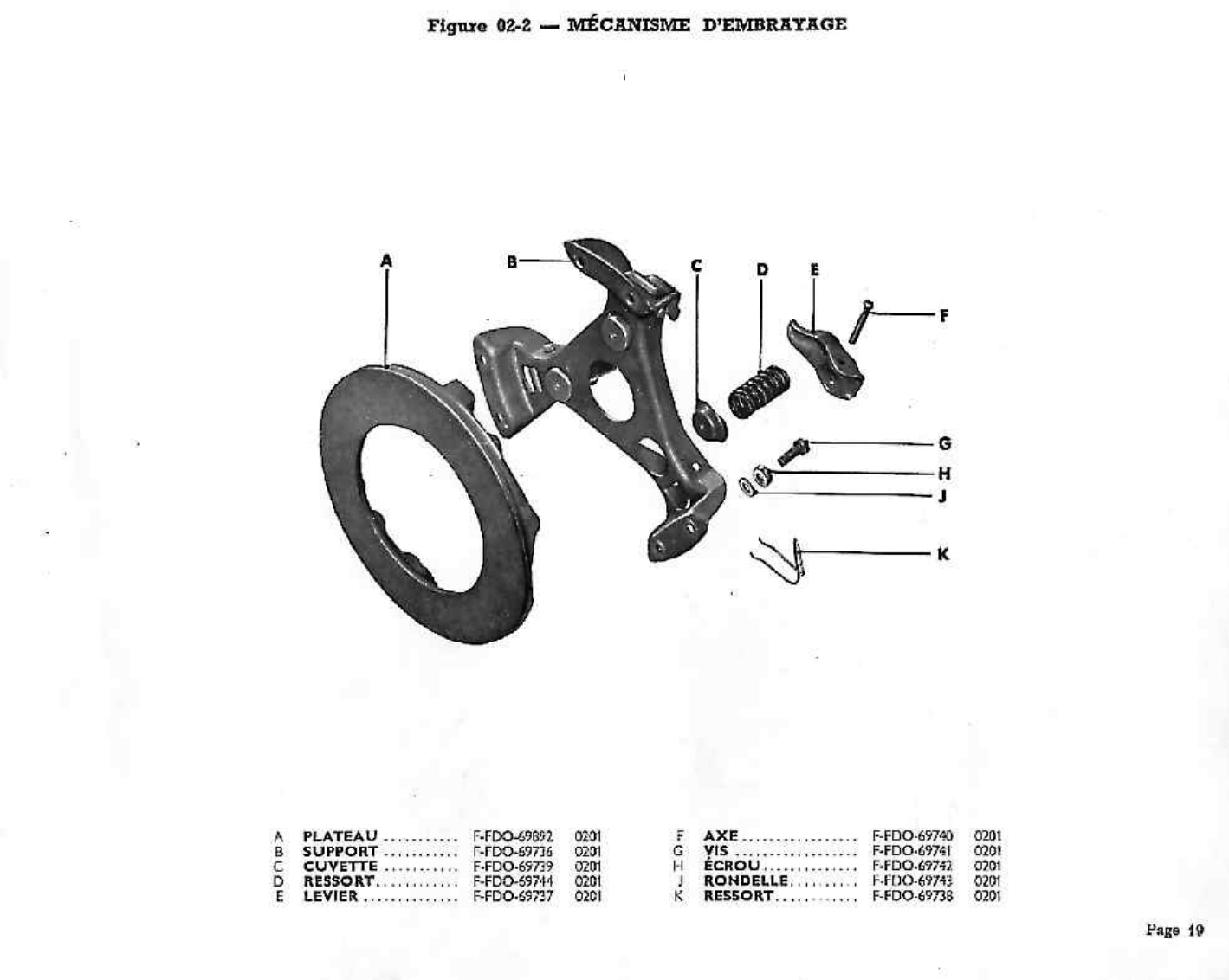

Kvačilo — eksplodirani crtež
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| — | Brake Pedal ShaftKomande kvačila | WO-A495Izvor · PDF 47 · Crtež ↑ | A495 ↗brake system · MB |
| T | Clutch Control Lever & TubeKomande kvačila | WO-A 1355Izvor · PDF 47 · Crtež ↑ | A 1355 ↗clutch · MB |
| U | Clutch Release Pedal RodKomande kvačila | WO-A499Izvor · PDF 47 · Crtež ↑ | A 499 ↗clutch · MB |
| D | Clutch Release CableKomande kvačila | WO-A5102Izvor · PDF 47 · Crtež ↑ | A 5102 ↗clutch · MB |
| E | Clutch Control Lever or YokeKomande kvačila | WO-630112Izvor · PDF 47 · Crtež ↑ | 630112 ↗clutch · MB |
| Y | Clutch Retracting SpringKomande kvačila | WO-630593Izvor · PDF 47 · Crtež ↑ | 630593 ↗clutch · MB630593 ↗brake system · MB |
| H | Clutch Release Carrier SpringKomande kvačila | WO-630117Izvor · PDF 47 · Crtež ↑ | 630117 ↗clutch · MB |
| — | Clutch Control Ball StudKomande kvačila | WO-A181Izvor · PDF 47 · Crtež ↑ | A 181 ↗clutch · MB |
| AE | Clutch PedalKomande kvačila | WO-A405Izvor · PDF 47 · Crtež ↑ | A 405 ↗clutch · MB |
| Sklop | Clutch Release BearingKvačilo — eksplodirani crtežLežaj u sklopu kvačila; nema zasebne slovne pozicije u ovoj legendi. | WO-635529Izvor · PDF 49 · Crtež ↑ | 635529 ↗clutch · MB |
| J | Release Lever FulcrumOriginalni pregled sklopova MB/GPW | WO-630068Izvor · PDF 49 · Crtež ↑Ford · GPW7516 | 630068 ↗clutch · MB |
| L | Clutch Release Lever AuburnOriginalni pregled sklopova MB/GPW | WO-638158Izvor · PDF 48 · Crtež ↑Ford · GPW7591 | 638158 ↗clutch · MB |
| B | Clutch Driven PlateOriginalni pregled sklopova MB/GPW | WO-636755Izvor · PDF 48 · Crtež ↑Ford · GPW7550 | 636755 ↗clutch · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

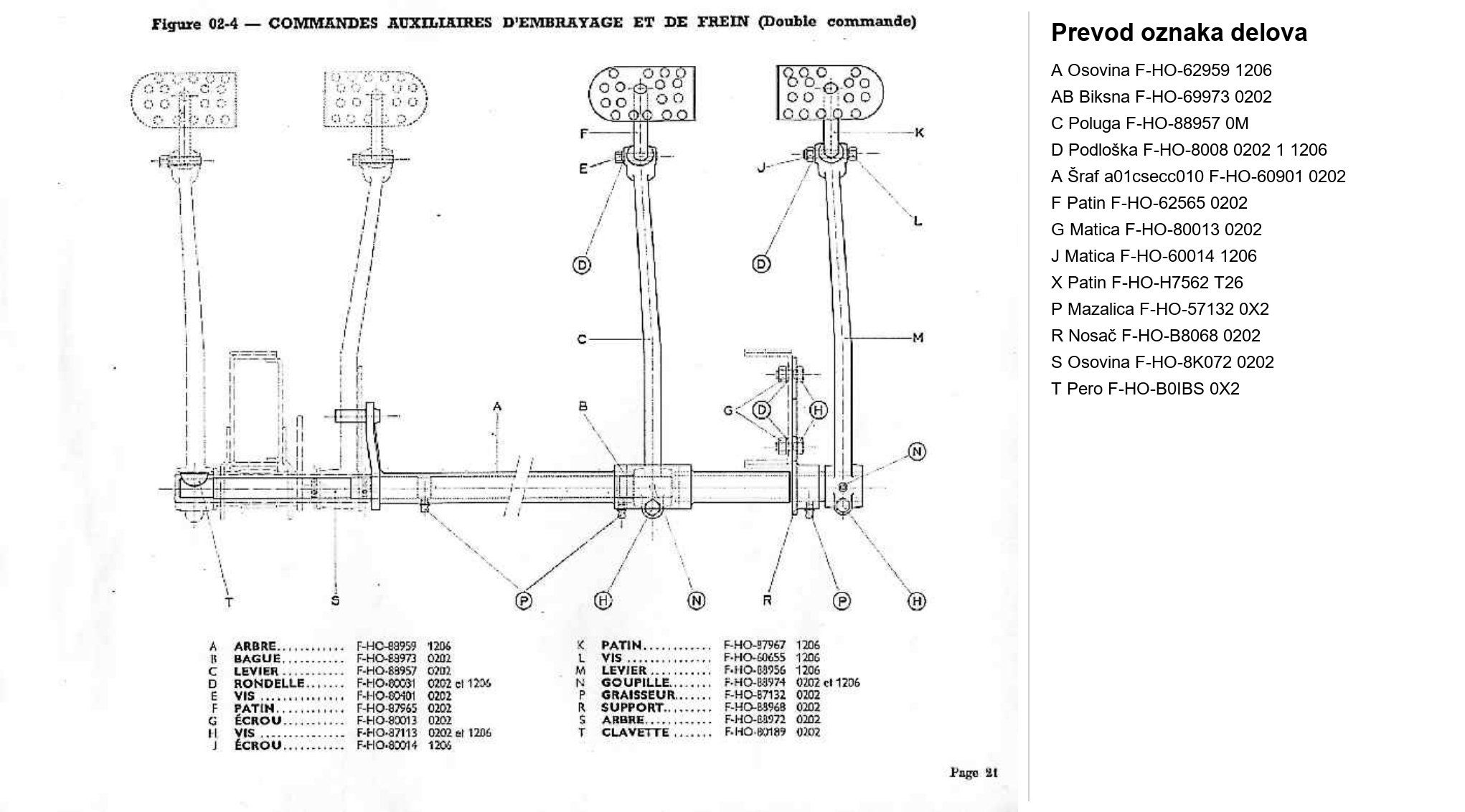

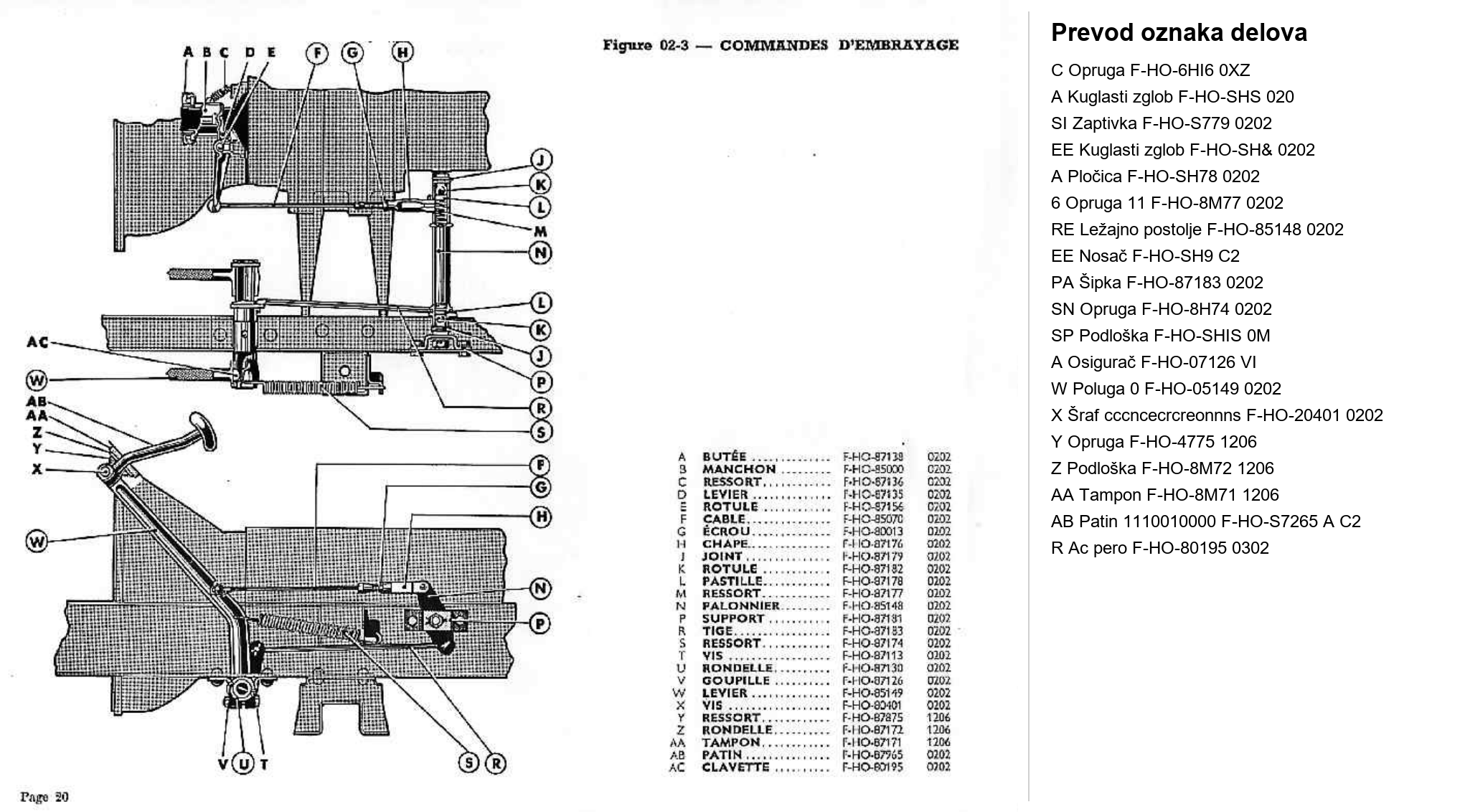

Komande kvačila
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
