Izvor: ORD 9 SNL G-503, izdanje 1949, Ford i Willys, ¼-ton 4×4. Sačuvane su oznake i legende originalnog kataloga. Katalog prikazuje i različite izvedbe; proverite godište i ugrađeni sklop pre izbora dela. Za CJ modele koristite njihove zasebne kataloge.

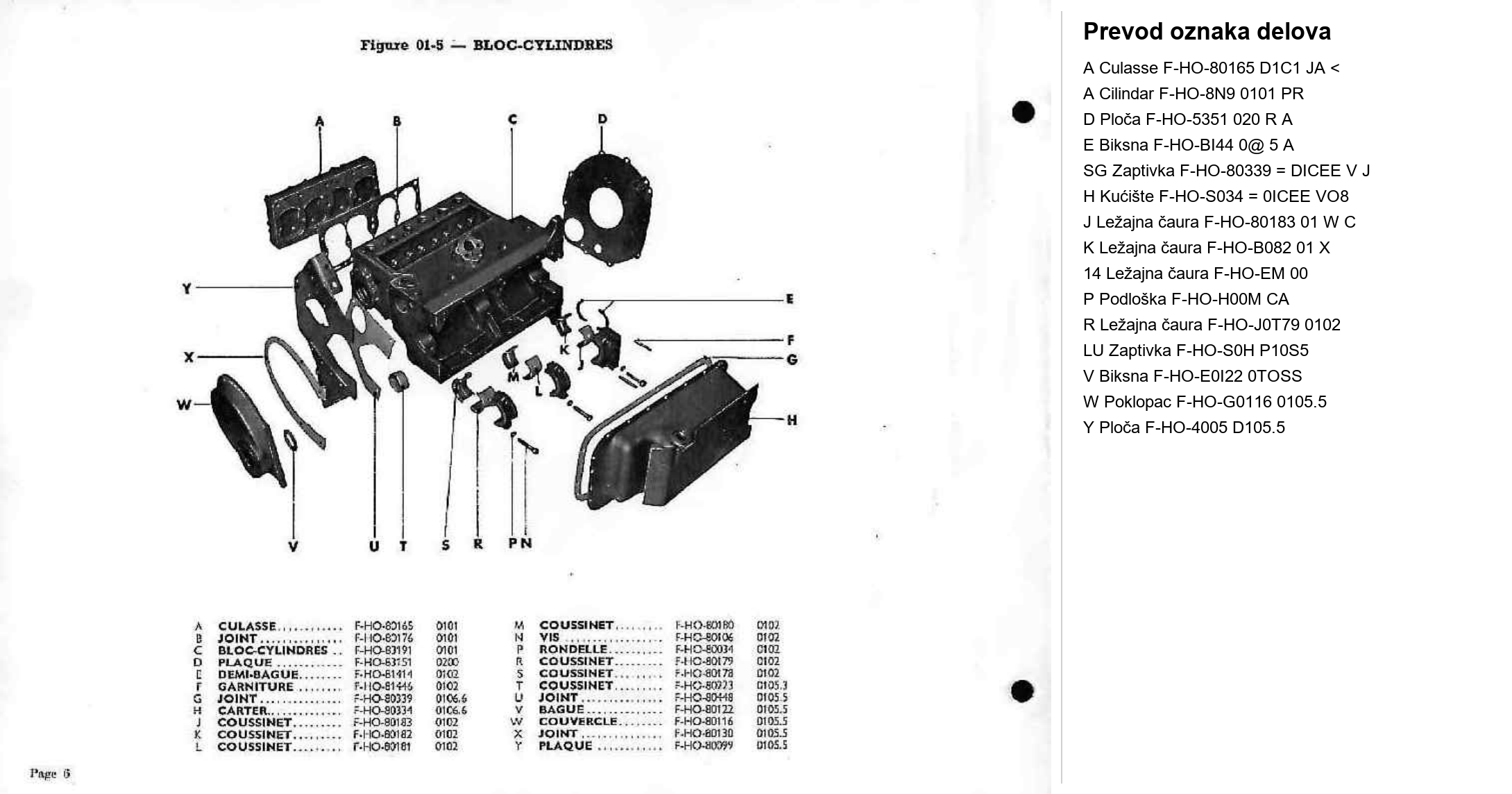

Blok motora i radilica
MB · povezani delovi
Pronađi deo u MB katalogu
Broj otvara tačno polje u Listi rezervnih delova. Oznaka pozicije je prepisana gde je pouzdano čitljiva; „sklop“ označava ceo sklop ili deo bez zasebne slovne oznake. Zamene i razlike naziva objašnjene su uz deo.
| Poz. | Deo / naziv u postojećoj listi | Oznaka sa crteža / izvor | MB part number |
|---|---|---|---|
| B | Timing Cover GasketBlok motora i radilica | WO-630365Izvor · PDF 13 · Crtež ↑ | 630365 ↗engine · MB |
| F | Cylinder Head GasketBlok motora i radilica | WO-A8558Izvor · PDF 13 · Crtež ↑ | A 8558 ↗engine · MB |
| K | Crankshaft Rear Cap PackingBlok motora i radilica | WO-637790Izvor · PDF 13 · Crtež ↑ | 637790 ↗engine · MB |
| L | Crankshaft Bearing Rear StdBlok motora i radilica | WO-645162Izvor · PDF 13 · Crtež ↑ | 645162 ↗engine · MB |
| M | Crankshaft Rear PackingBlok motora i radilica | WO-637237Izvor · PDF 13 · Crtež ↑ | 637237 ↗engine · MB |
| R | Crankshaft Bearing Center StdBlok motora i radilica | WO-645161Izvor · PDF 13 · Crtež ↑ | 645161 ↗engine · MB |
| S | Crankshaft Bearing Front StdBlok motora i radilica | WO-645160Izvor · PDF 13 · Crtež ↑ | 645160 ↗engine · MB |
| U | Cylinder Block Front GasketBlok motora i radilica | WO-630359Izvor · PDF 13 · Crtež ↑ | 630359 ↗engine · MB |
| Z | Crankshaft Front PackingBlok motora i radilica | WO 637098Izvor · PDF 13 · Crtež ↑ | 637098 ↗engine · MB |
| K | Piston Pin Lock ScrewBlok motora i radilica | WO-632157Izvor · PDF 13 · Crtež ↑ | 632157 ↗engine · MB |
| L | Crankshaft AssyBlok motora i radilica | WO-638121Izvor · PDF 13 · Crtež ↑ | 638121 ↗engine · MB |
| S | Crankshaft Oil SlingerBlok motora i radilica | WO-375877Izvor · PDF 13 · Crtež ↑ | 375877 ↗engine · MB |
| V | Crankshaft Starting NutBlok motora i radilica | WO-387633Izvor · PDF 13 · Crtež ↑ | 387633 ↗engine · MB |
| — | Crankshaft Oil SlingerRadilica, klip i klipnjača | WO 375877Izvor · PDF 14 · Crtež ↑ | 375877 ↗engine · MB |
| K | Piston Pin Lock ScrewRadilica, klip i klipnjača | WO-632157Izvor · PDF 14 · Crtež ↑ | 632157 ↗engine · MB |
| L | Flywheel Clutch Shaft BushingRadilica, klip i klipnjača | WO-639578Izvor · PDF 14 · Crtež ↑ | 639578 ↗engine · MB |
| M | Flywheel Ring GearRadilica, klip i klipnjača | WO-635394Izvor · PDF 14 · Crtež ↑ | 635394 ↗engine · MB |
| G | Connecting Rod BoltRadilica, klip i klipnjača | WO-640070Izvor · PDF 14 · Crtež ↑ | 640070 ↗engine · MB |
| H | Connecting Rod #1 & 3Radilica, klip i klipnjača | WO-640071Izvor · PDF 14 · Crtež ↑ | 640071 ↗engine · MB |
| M | Piston Pin StdRadilica, klip i klipnjača | WO-636961Izvor · PDF 14 · Crtež ↑ | 636961 ↗engine · MB |
| B | Valve Spring InletBregasta osovina i lančani razvod | WO-638636Izvor · PDF 15 · Crtež ↑ | 638636 ↗engine · MB638636 ↗engine · MB |
| C | Valve Spring RetainerBregasta osovina i lančani razvod | WO-637044Izvor · PDF 15 · Crtež ↑ | 637044 ↗engine · MB |
| D | Valve Spring Lock InletBregasta osovina i lančani razvod | WO-375994Izvor · PDF 15 · Crtež ↑ | 375994 ↗engine · MB375994 ↗engine · MB |
| E | Valve Tappet Screw ExhaustBregasta osovina i lančani razvod | WO-640020Izvor · PDF 15 · Crtež ↑ | 640020 ↗engine · MB640020 ↗engine · MB |
| — | CamshaftBregasta osovina i lančani razvod | WO-637065Izvor · PDF 15 · Crtež ↑ | 637065 ↗engine · MB |
| — | Camshaft BushingBregasta osovina i zupčasti razvod | WO-645595Izvor · PDF 16 · Crtež ↑ | 645595 ↗engine · MB |
| L | Valve Spring InletBregasta osovina i zupčasti razvod | WO-638636Izvor · PDF 16 · Crtež ↑ | 638636 ↗engine · MB638636 ↗engine · MB |
| M | Valve Spring RetainerBregasta osovina i zupčasti razvod | WO-637044Izvor · PDF 16 · Crtež ↑ | 637044 ↗engine · MB |
| N | Valve Spring Lock InletBregasta osovina i zupčasti razvod | WO-375994Izvor · PDF 16 · Crtež ↑ | 375994 ↗engine · MB375994 ↗engine · MB |
| P | Valve Tappet Screw ExhaustBregasta osovina i zupčasti razvod | WO-640020Izvor · PDF 16 · Crtež ↑ | 640020 ↗engine · MB640020 ↗engine · MB |
| A | Oil Filter Inlet TubeNalivanje ulja i vodovi | WO-A1197Izvor · PDF 18 · Crtež ↑ | A 1197 ↗engine · MB |
| M | Oil Filter Outlet TubeNalivanje ulja i vodovi | WO-A1198Izvor · PDF 18 · Crtež ↑ | A 1198 ↗engine · MB |
| C | Valve Cover Screw GasketPoklopac ventila i ventilacija | WO-51875Izvor · PDF 19 · Crtež ↑ | 51875 ↗engine · MB |
| B | Oil Pan GasketKarter i usisnik ulja | WO-639980Izvor · PDF 20 · Crtež ↑ | 639980 ↗engine · MB |
| J | Oil Pan Drain PlugKarter i usisnik ulja | WO-639979Izvor · PDF 20 · Crtež ↑ | 639979 ↗engine · MB |
| B | Exhaust To Intake GasketUsisna i izduvna grana | WO-634811Izvor · PDF 21 · Crtež ↑ | 634811 ↗engine · MB |
| AH | Connecting Rod #2 & 4Originalni pregled sklopova MB/GPW | WO-640072Izvor · PDF 34 · Crtež ↑ | 640072 ↗engine · MB |
| F | Manifold To Block GasketOriginalni pregled sklopova MB/GPW | WO-638640Izvor · PDF 44 · Crtež ↑Ford · GPW9448 | 638640 ↗engine · MB |
| W | Flywheel AssyOriginalni pregled sklopova MB/GPW | WO-A7503Izvor · PDF 30 · Crtež ↑Ford · GPW18289 | A 7503 ↗engine · MB |
| E | Piston W/Pin StdOriginalni pregled sklopova MB/GPWStandardni klip sa osovinicom; ne predstavlja klipove remontnih mera. | WO-637041Izvor · PDF 11 · Crtež ↑ | 637041 ↗engine · MB |
| R | Oil Pump Driven GearOriginalni pregled sklopova MB/GPW | WO-637425Izvor · PDF 39 · Crtež ↑Ford · GPW6610 | 637425 ↗engine · MB |
| Z | Oil Pump Shaft & RotorOriginalni pregled sklopova MB/GPW | WO-636599Izvor · PDF 40 · Crtež ↑Ford · GPW6608 | 636599 ↗engine · MB |
| Sklop | Connecting Rod Bearing StdRadilica, klip i klipnjačaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-A7233Izvor · PDF 33 · Crtež ↑Ford · GPW18330A | A 7233 ↗engine · MB |
| Sklop | Connecting Rod Bearing .010Radilica, klip i klipnjačaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-A7234Izvor · PDF 33 · Crtež ↑Ford · GPW18330B | A 7234 ↗engine · MB |
| Sklop | Connecting Rod Bearing .020Radilica, klip i klipnjačaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-A7235Izvor · PDF 33 · Crtež ↑Ford · GPW18330C | A 7235 ↗engine · MB |
| Sklop | Connecting Rod Bearing .030Radilica, klip i klipnjačaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-A7236Izvor · PDF 33 · Crtež ↑ | A 7236 ↗engine · MB |
| Sklop | Crankshaft Bearing Front .010Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645163Izvor · PDF 27 · Crtež ↑ | 645163 ↗engine · MB |
| Sklop | Crankshaft Bearing Front .020Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645166Izvor · PDF 28 · Crtež ↑ | 645166 ↗engine · MB |
| Sklop | Crankshaft Bearing Front .030Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645169Izvor · PDF 28 · Crtež ↑ | 645169 ↗engine · MB |
| Sklop | Crankshaft Bearing Center .010Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645164Izvor · PDF 26 · Crtež ↑ | 645164 ↗engine · MB |
| Sklop | Crankshaft Bearing Center .020Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645167Izvor · PDF 26 · Crtež ↑ | 645167 ↗engine · MB |
| Sklop | Crankshaft Bearing Center .030Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645170Izvor · PDF 27 · Crtež ↑ | 645170 ↗engine · MB |
| Sklop | Crankshaft Bearing Rear .010Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645165Izvor · PDF 28 · Crtež ↑ | 645165 ↗engine · MB |
| Sklop | Crankshaft Bearing Rear .020Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645168Izvor · PDF 29 · Crtež ↑ | 645168 ↗engine · MB |
| Sklop | Crankshaft Bearing Rear .030Blok motora i radilicaLežaj odgovarajuće standardne/remontne mere iz MB tabele; mera je potvrđena originalnim redom. Prikaz sklopa ne znači da su sve mere međusobno zamenljive. | WO-645171Izvor · PDF 30 · Crtež ↑ | 645171 ↗engine · MB |
| Sklop | Cylinder Head Stud (As Req)Blok motora i radilicaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-349368Izvor · PDF 24 · Crtež ↑Ford · GPW6065 | 349368 ↗engine · MB |
| Sklop | Inlet ValvePoklopac ventila i ventilacijaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-637182Izvor · PDF 35 · Crtež ↑Ford · GPW6507 | 637182 ↗engine · MB |
| Sklop | Exhaust ValvePoklopac ventila i ventilacijaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-637183Izvor · PDF 35 · Crtež ↑Ford · GPW6505 | 637183 ↗engine · MB |
| Sklop | Valve Cover GasketPoklopac ventila i ventilacijaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-630305Izvor · PDF 35 · Crtež ↑Ford · GPW6521 | 630305 ↗engine · MB |
| Sklop | Timing ChainBregasta osovina i lančani razvodBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-638457Izvor · PDF 36 · Crtež ↑Ford · GPW6260 | 638457 ↗engine · MB |
| Sklop | Camshaft SprocketBregasta osovina i lančani razvodBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-638458Izvor · PDF 38 · Crtež ↑Ford · GPW6256 | 638458 ↗engine · MB |
| Sklop | Crankshaft SprocketBregasta osovina i lančani razvodBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-638459Izvor · PDF 38 · Crtež ↑ | 638459 ↗engine · MB |
| Sklop | Oil PanKarter i usisnik uljaORD 9 navodi A7238 kao zamenu ranijeg kartera A1167. Prikaz je pregled sklopa. Broj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A7238Izvor · PDF 43 · Crtež ↑Ford · GPW6675 | A 7238 ↗engine · MB |
| Sklop | Oil FloatKarter i usisnik uljaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-630396Izvor · PDF 42 · Crtež ↑Ford · GPW6615 | 630396 ↗engine · MB |
| Sklop | Engine Insulator RearBlok motora i radilicaBroj i opis potvrđeni su u originalnoj tabeli. Slika prikazuje pripadajući sklop; pojedinačna slovna pozicija nije pouzdano očitana. | WO-A6156Izvor · PDF 23 · Crtež ↑Ford · GPW6040B | A 6156 ↗engine · MB |
Isti PN na više mesta ne potvrđuje automatski svaku godinu, stranu ili izvedbu. Sačuvani su originalni podaci; napomena ukazuje na razliku između izvora.

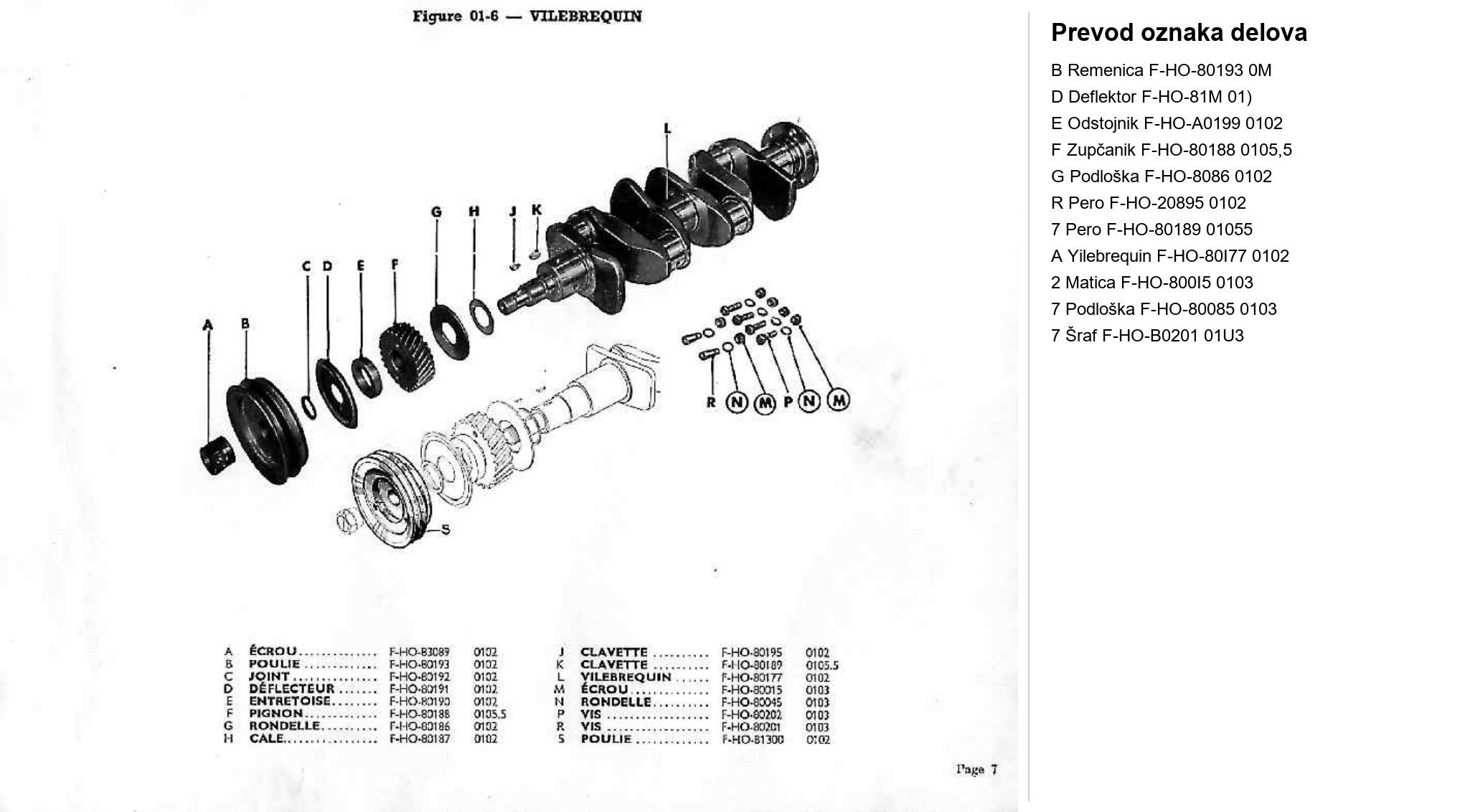

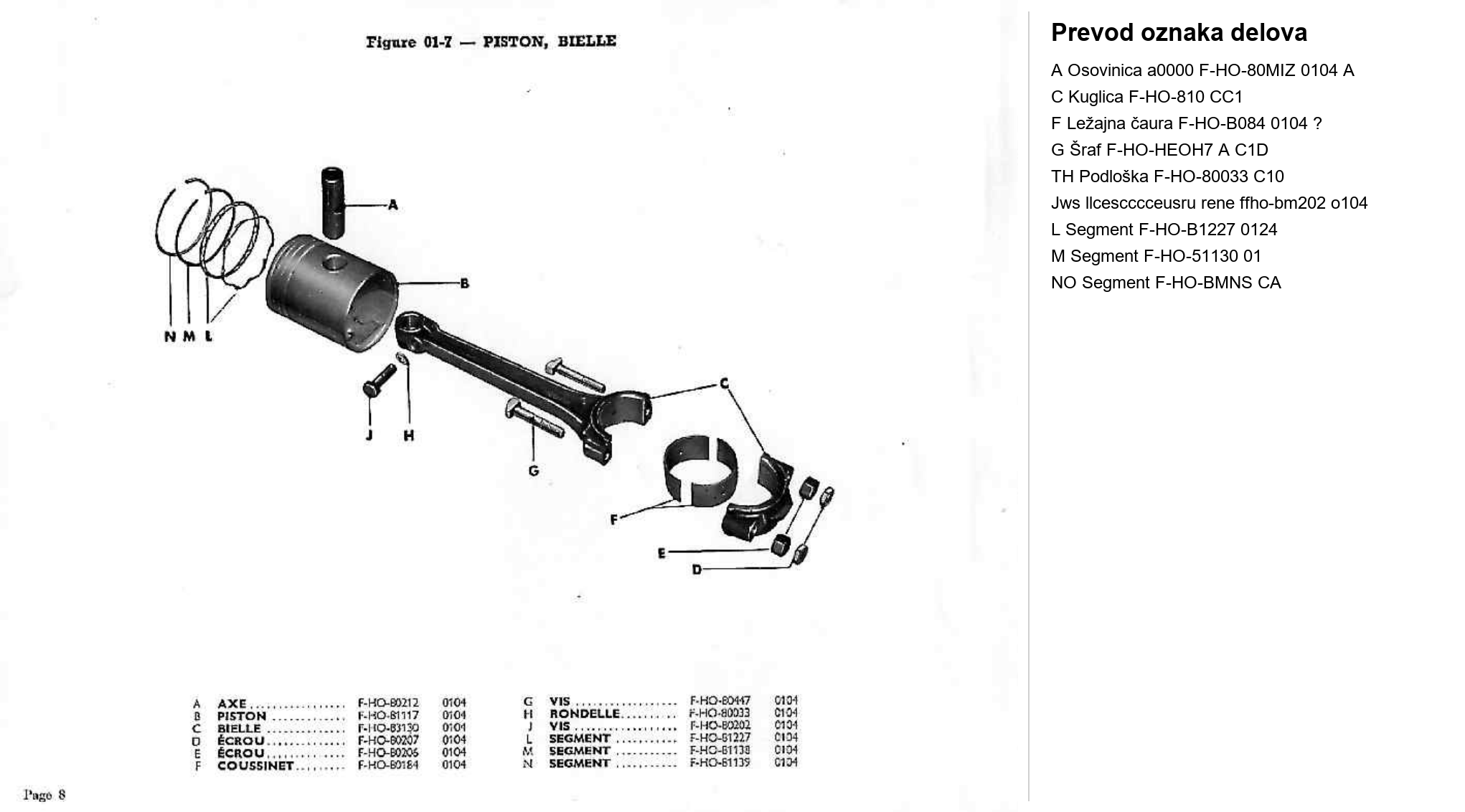

Radilica, klip i klipnjača
Bregasta osovina i lančani razvod
Bregasta osovina i zupčasti razvod

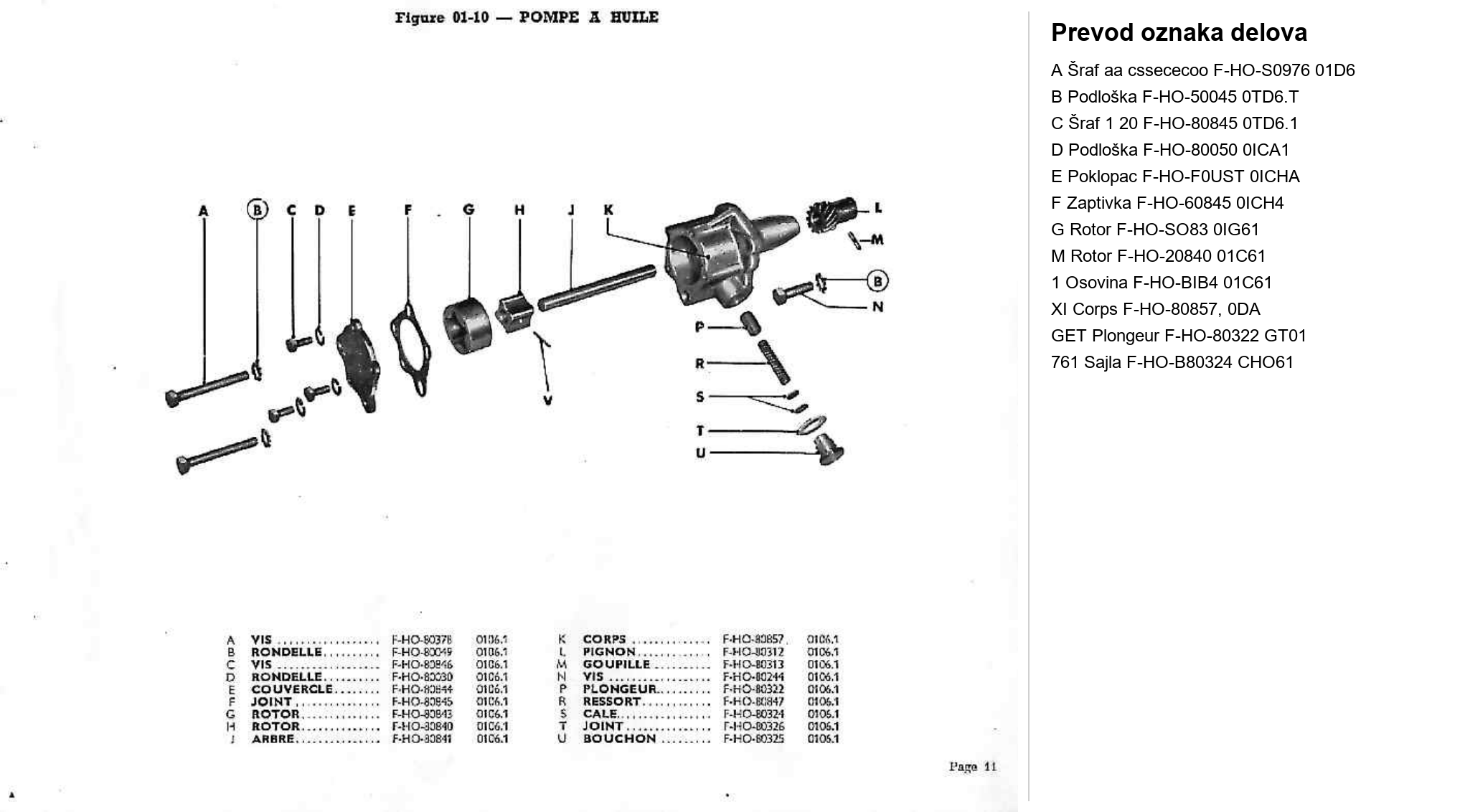

Varijante uljne pumpe

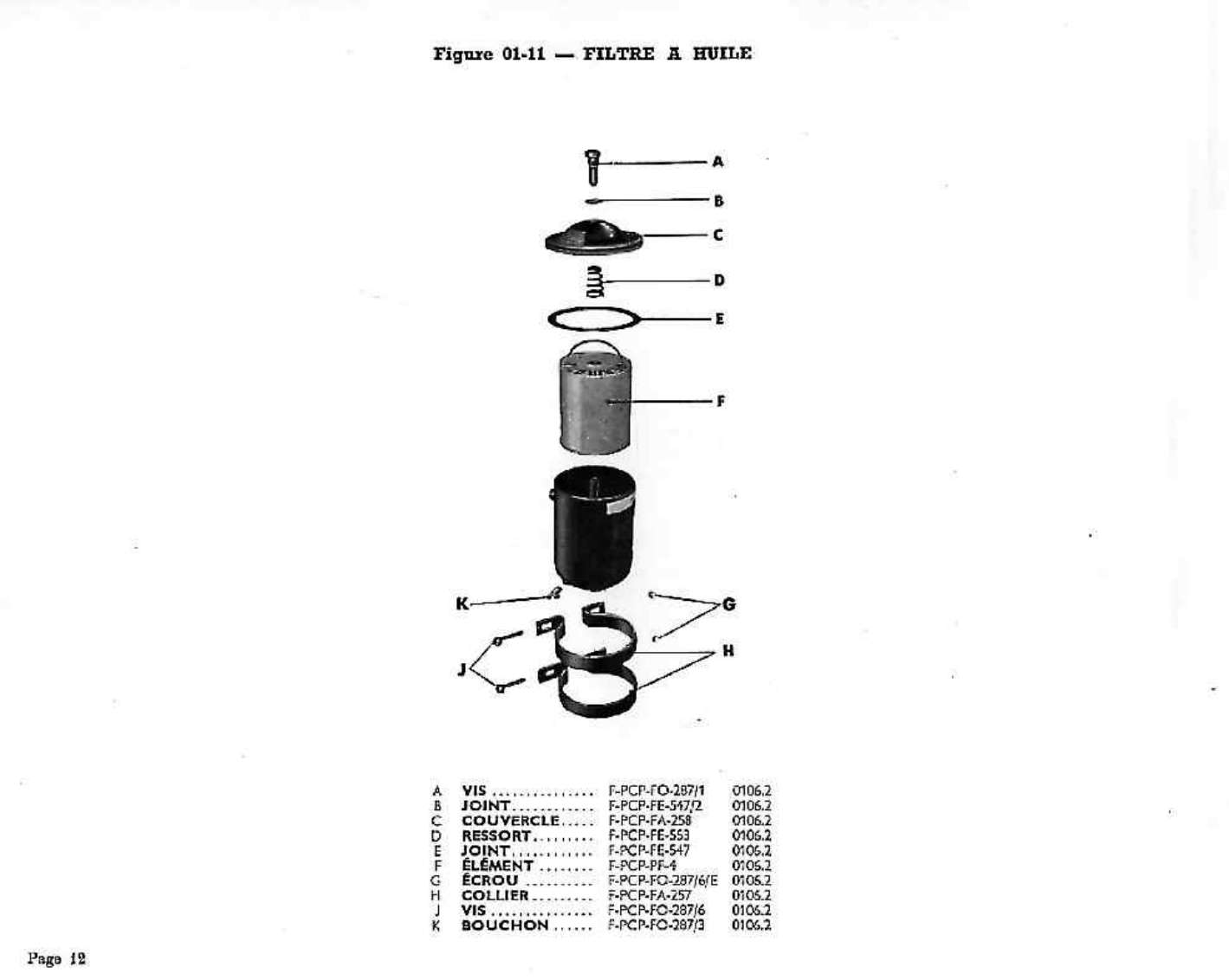

Nalivanje ulja i vodovi

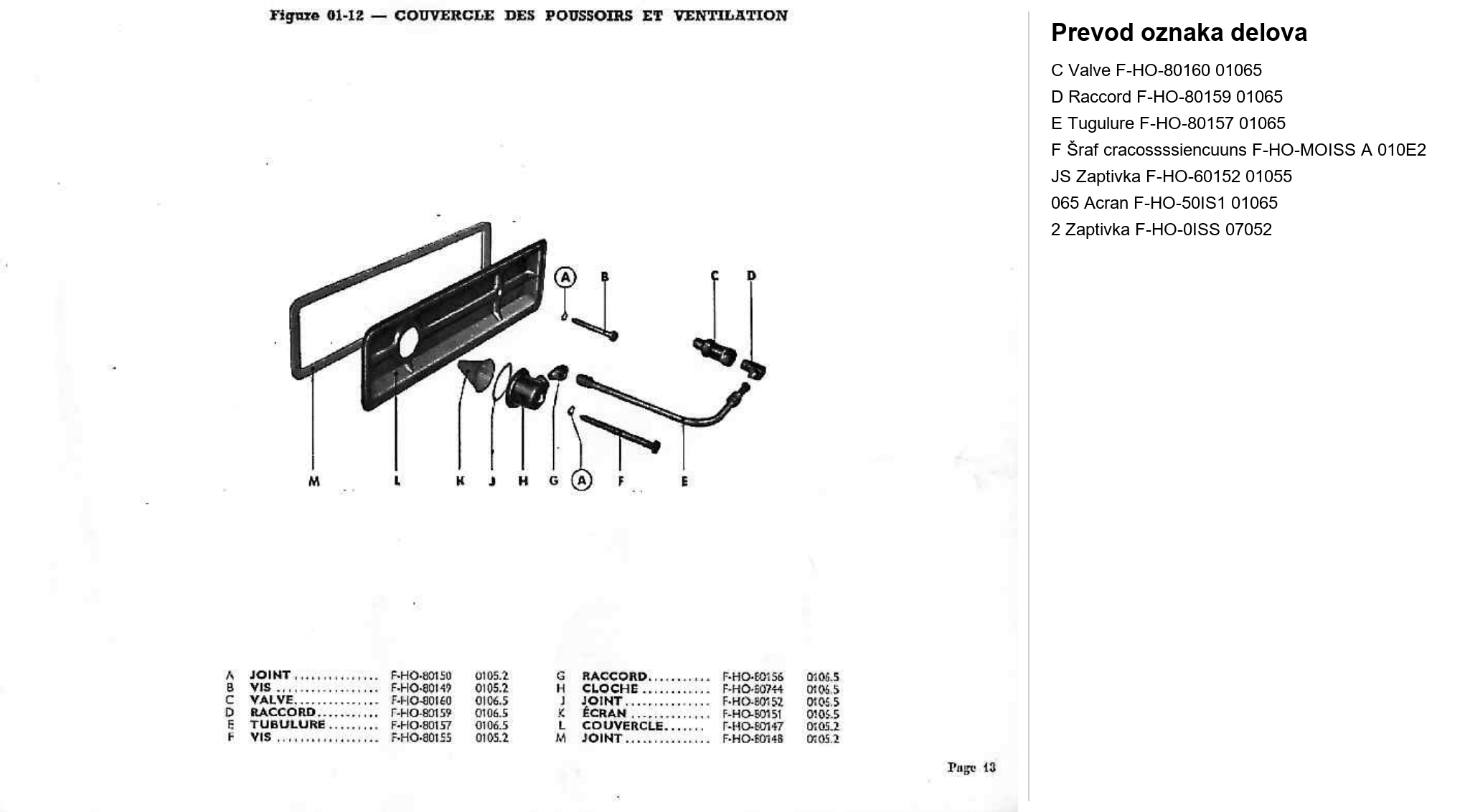

Poklopac ventila i ventilacija

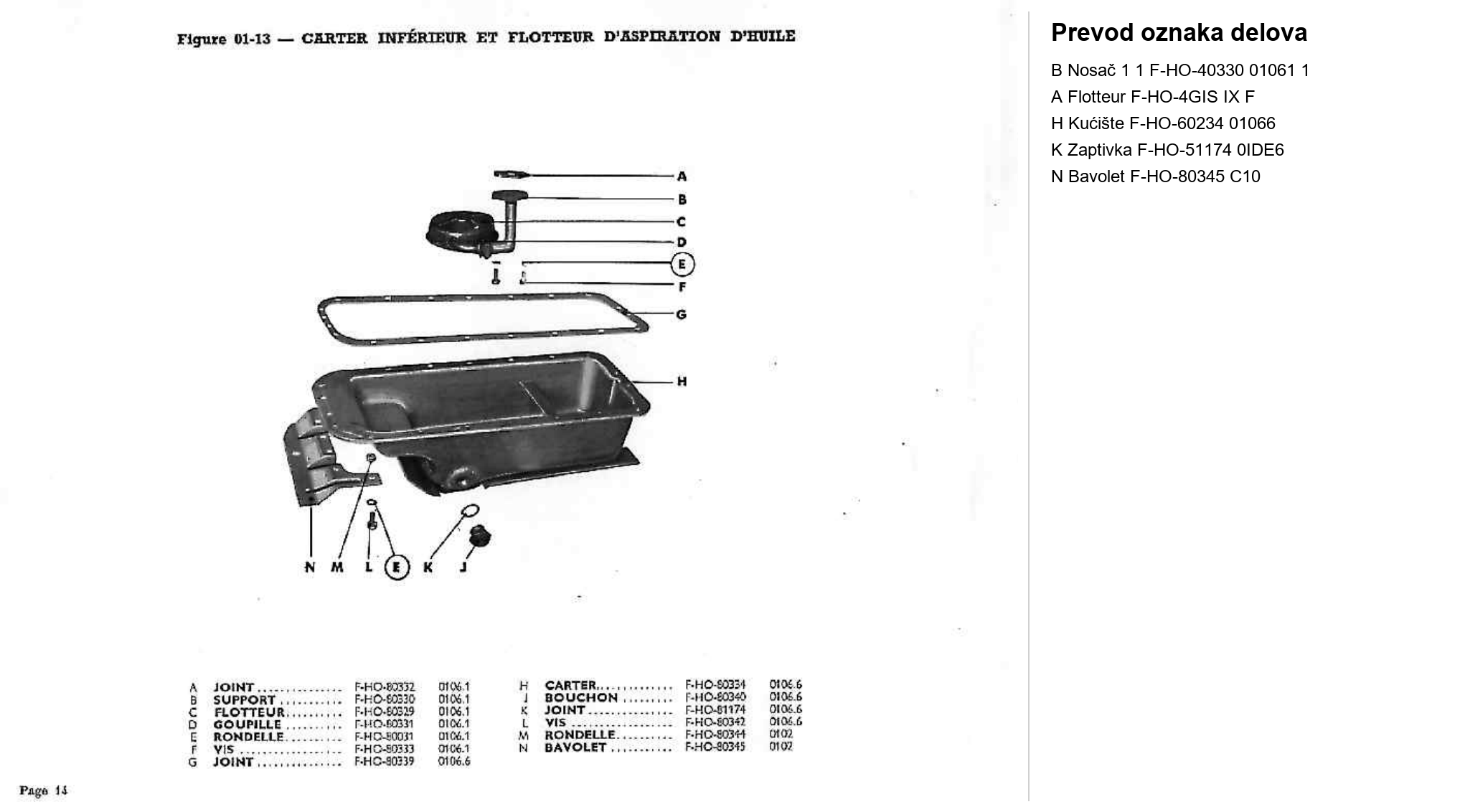

Karter i usisnik ulja

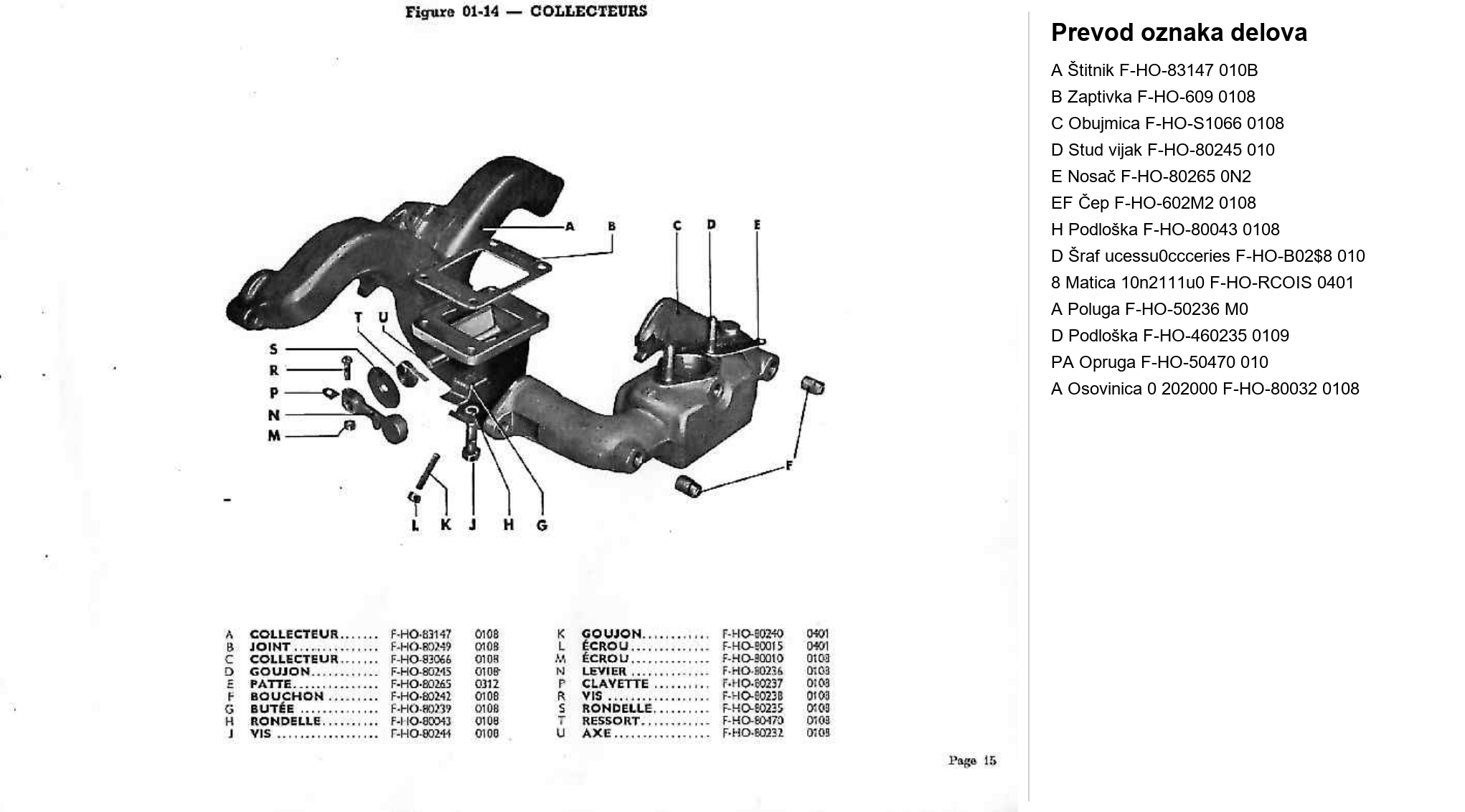

Usisna i izduvna grana
Originalni katalozi i servisni priručnik
ORD 9 SNL G-503 — ceo katalog delova (PDF)
TM 10-1513 — servisno poglavlje za ovaj sklop (PDF)
Brojevi stranica uz crteže označavaju strane PDF datoteke; štampana numeracija može se razlikovati. Za šasiju, karoseriju i pojedinu opremu prikazan je pregled sklopa, prema originalnom katalogu.
